首页  >  产品百科  >  B66358G1000X187

B66358G1000X187

产品分类: 电源变压器
厂牌: TDK

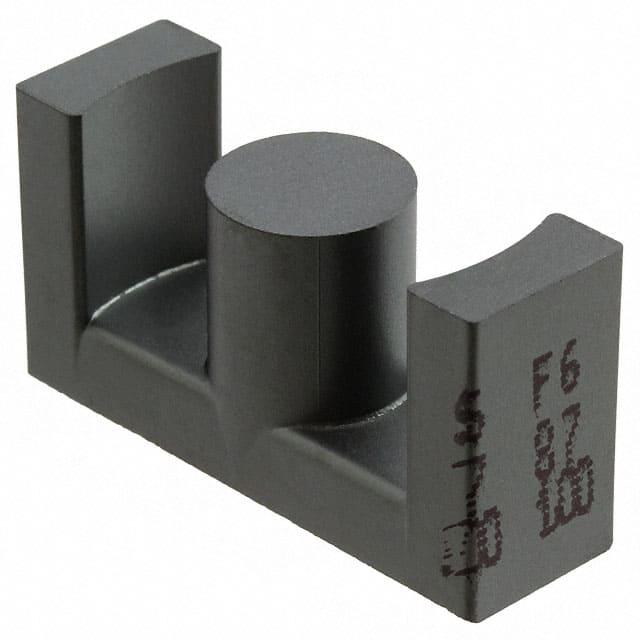

产品描述: EPCOS ETD 29/16/10变压器铁芯, N87, 30.6 x 9.8 x 16mm, 用于电源变压器,SMPS 变压器
供应商型号: 2673491
供应商: 海外现货
标准整包数: 1
TDK 电源变压器 B66358G1000X187

B66358G1000X187概述


    产品简介


    TDK Electronics 的 B66358/E 系列 Ferrite Core 和配件 是专为高性能开关电源(SMPS)变压器设计的产品。这些核心由 N27、N87 材料制成,适用于需要小体积高效率的应用场景。其主要特点是提供了优秀的磁导率和磁饱和电流,确保在高频操作下具有出色的性能表现。这些核心广泛应用于各种电源模块、适配器及工业电子设备等领域。

    技术参数


    - 产品型号: B66358G0000X127, B66358G0000X187, B66358G0000X197
    - 材料: N27, N87
    - 磁导率: μe = 1470 (N27), 1610 (N87)
    - AL 值: 2000 nH ± 30% (N27), 2200 nH ± 30% (N87)
    - 直流磁场: BDC < 1.04 mT (N27), 2.80 mT (N87)
    - 交流饱和度: < 2.40 mT (N87)
    - 体积: Ve = 5350 mm³
    - 重量: 约 28 g/套
    - 磁路长度: le = 70.4 mm
    - 有效横截面积: Ae = 76.0 mm²
    - 最小横截面积: Amin = 71.0 mm²
    - 温度范围: 工作温度可达 155°C (B66359B) 或 180°C (B66359W)

    产品特点和优势


    1. 磁导率高: B66358/E 系列 Ferrite Core 具有较高的磁导率,能够在高频条件下保持稳定的磁性能。
    2. 良好的热稳定性: 高温下依然能够保持稳定的磁性能,适合应用于严苛的工业环境中。
    3. 优秀的机械强度: 不易因外部机械应力而损坏,具备较强的抗冲击能力。
    4. 兼容多种焊接工艺: 符合 IEC 60068-2-20 标准,可适应多种焊接工艺的要求。

    应用案例和使用建议


    应用案例:
    - 电源模块: 这些核心可以用于各种电源模块,如开关电源(SMPS)变压器,确保高效稳定的工作。
    - 适配器: 在手机充电器和笔记本电脑适配器中,这些核心能够提高整体的电源转换效率。
    使用建议:
    - 装配前检查: 在装配过程中要注意核心的机械性能,避免过强的机械力导致损坏。
    - 温度管理: 高温操作时,注意散热措施,确保长期稳定运行。
    - 焊接工艺: 要严格按照处理说明进行焊接,以避免焊点不良等问题。

    兼容性和支持


    - 兼容性: 这些核心与 TDK Electronics 提供的其他配件(如线圈支架和轭)完美匹配,但不保证与其他厂家的产品兼容。
    - 支持服务: TDK Electronics 提供详细的技术支持和售后保障,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题: 如何避免装配过程中的机械损伤?
    - 解决方案: 在装配过程中要特别小心,确保核心不受剧烈冲击或过度压力的影响。

    2. 问题: 如何处理焊接过程中的问题?
    - 解决方案: 严格按照焊接工艺标准进行操作,确保焊接质量。
    3. 问题: 核心在高温环境下是否会性能下降?
    - 解决方案: 使用适当的散热措施,如加装散热片,确保在高温环境下稳定运行。

    总结和推荐


    综合评估:
    TDK Electronics 的 B66358/E 系列 Ferrite Core 和配件凭借其高磁导率、良好的热稳定性和优秀的机械强度,在多个应用领域表现出色。这些核心不仅适合用于电源模块和适配器,还具备强大的市场竞争力。
    推荐意见:
    我们强烈推荐使用 TDK Electronics 的 B66358/E 系列 Ferrite Core 和配件,特别是在需要高性能、稳定性的场合。这些核心的优异性能使其成为电源管理领域的理想选择。

B66358G1000X187参数

参数
次级电流 -
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 -
输出电压 -
初级电压 -
长*宽*高 30.6mm*9.8mm*16mm
零件状态 在售
包装方式 盒装,散装

B66358G1000X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66358G1000X187数据手册

厂牌 PDF简要描述 下载
TDK 电源变压器 TDK B66358G1000X187 B66358G1000X187数据手册

B66358G1000X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6453
50+ ¥ 7.3395
100+ ¥ 6.8502
250+ ¥ 6.7279
500+ ¥ 6.7279
900+ ¥ 6.6055
4500+ ¥ 6.6055
9000+ ¥ 6.6055
库存: 641
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.64
