B65811J0250A087

产品分类: 电源变压器
厂牌: TDK

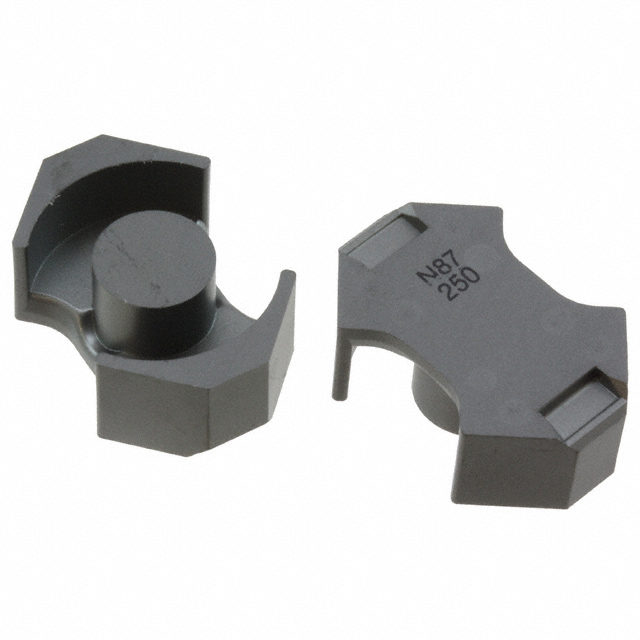

产品描述: EPCOS RM 8变压器铁芯, N87, 23.2 x 19.7 x 16.5mm, 用于电源变压器
供应商型号: 2673444
供应商: 海外现货
标准整包数: 1
TDK 电源变压器 B65811J0250A087

B65811J0250A087概述


    产品简介


    EPCOS Ferrite Core and Accessories: RM 8 and RM 8 Low Profile
    EPCOS提供了一系列磁芯及附件,适用于各种电子设备中的变压器和电磁干扰(EMI)滤波器设计。RM 8系列和RM 8低轮廓(Low Profile)系列分别包含多种型号的磁芯及配件,包括RM 8、RM 8 LP、RM 83、RM 84 和RM 85。这些产品通过高磁导率材料和独特的结构设计,确保在高频应用中的优异性能。此外,EPCOS还提供了与这些磁芯相匹配的调整螺钉、线圈成型机、夹具和绝缘垫圈等配件,以保证整体组件的一致性和可靠性。

    技术参数


    - 材料:N48、N41、N87、N97、N49、N92、N95、N30、T38 等
    - AL值范围:160 nH 至 6300 nH
    - 有效磁路长度(le):28.7 mm
    - 最小有效截面(Amin):55.4 mm²
    - 有效磁通面积(Ae):64.9 mm²
    - 重量:约9.2克/套
    - 频率范围:可满足不同频率要求,例如500 kHz、100 kHz等
    - 温度范围:100 °C
    - 其他特性:高饱和磁通密度下的表现优异,部分型号具有高达200 mT的磁通密度

    产品特点和优势


    - 高频性能优异:磁芯采用高性能材料,适合在高频应用中提供稳定的磁性能。
    - 高机械强度:磁芯为陶瓷材质,具有良好的抗冲击和抗振动性能,适合在复杂环境中使用。
    - 紧凑设计:紧凑的结构设计,适合空间有限的应用场合。
    - 广泛的频率范围:能够覆盖从低频到高频的广泛应用需求。
    - 优异的热稳定性:即使在较高工作温度下也能保持稳定性能。

    应用案例和使用建议


    应用案例
    - 开关电源变压器:磁芯可用于设计小型高效的开关电源变压器。
    - EMI滤波器:磁芯也可用于制造高效EMI滤波器,以减少电路中的电磁干扰。
    - 通信设备:适用于各种通信设备中的变压器,以确保信号传输的稳定性。
    使用建议
    - 注意装配顺序:磁芯装配时需按照正确的顺序进行,避免损坏管体。
    - 焊接时间控制:长时间高温焊接可能影响铜线排列,建议控制焊接时间和温度。
    - 匹配配件选择:确保所选配件与磁芯完全匹配,特别是夹具和绝缘垫圈,以防止短路或损坏。

    兼容性和支持


    - 兼容性:磁芯及其附件必须与EPCOS的其他产品一起使用,不推荐与其他制造商的产品混用。
    - 技术支持:如需技术支持,可联系最近的EPCOS销售办事处。公司提供详细的资料和技术文档以帮助客户选择合适的替代品。

    常见问题与解决方案


    - 问题1:磁芯在超声波清洗过程中出现裂纹
    - 解决办法:避免在超声波清洗过程中设置过高的冷却速率。
    - 问题2:焊接过程中出现接触不良
    - 解决办法:严格按照焊接规范操作,确保焊点无污染,保持良好接触。
    - 问题3:磁芯在运输过程中受损
    - 解决办法:包装时需充分保护磁芯,避免剧烈震动或碰撞。

    总结和推荐


    总体来看,EPCOS的RM 8和RM 8 LP系列磁芯及配件在高频应用、紧凑设计、高机械强度等方面表现出色。尤其是其在高频应用中的卓越表现和高可靠性使其成为设计先进电子设备的理想选择。尽管需要注意某些特定条件下的使用限制和装配规范,但其在通信设备、开关电源和EMI滤波器中的广泛应用证明了其出色的性能和可靠性。因此,强烈推荐在高频电子设备的设计中选用此系列产品。

B65811J0250A087参数

参数
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 -
输出电压 -
初级电压 -
次级电流 -
长*宽*高 23.2mm*11mm*8.25mm
零件状态 在售
包装方式 盒装
