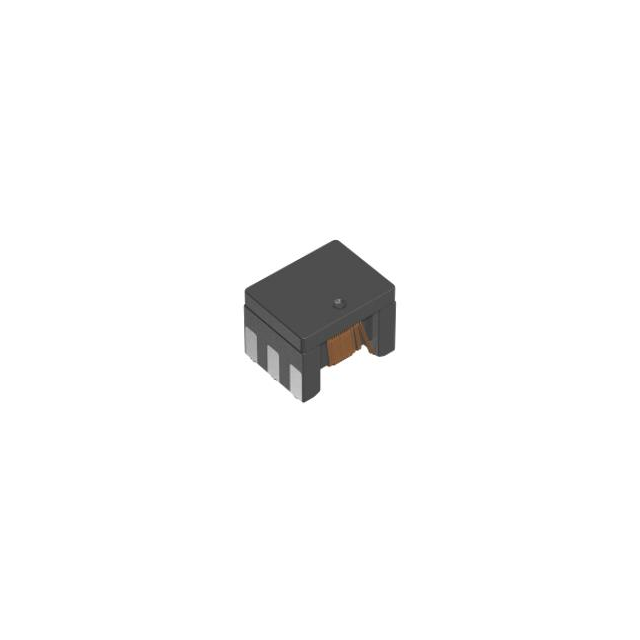

ATB3225-75032CT-T001

产品分类: 其他变压器
厂牌: TDK
产品描述: 1.73:1.414 Balun Transformer 贴片安装 2.5mm(长度)*3.2mm(高度)
供应商型号: 445-ATB3225-75032CT-T001TR-ND
供应商: Digi-Key
标准整包数: 1000
TDK 其他变压器 ATB3225-75032CT-T001

ATB3225-75032CT-T001概述

    # 高性能RF平衡变压器——ATB3225型

    产品简介


    ATB3225型是RF组件系列中的一个高性能平衡变压器(Balun),由ATB系列产品推出。它采用贴片封装设计,具有体积小、性能优越的特点,广泛应用于电缆调制解调器(Cable Modem)等领域。作为射频前端的重要元件,ATB3225型在信号传输和平衡控制方面表现卓越,能够显著提升系统的整体性能。

    技术参数


    以下为ATB3225型的技术规格表,涵盖核心性能指标:
    | 参数 | 型号 | 特性说明 |
    |
    | 尺寸 | 3.2×2.5×2.3 mm | 超紧凑尺寸 |
    | 阻抗 | 75Ω, 50Ω | 支持多种阻抗匹配 |
    | 阻抗比 | 1:1、3:2、3:4 | 精确的信号平衡控制 |
    | 工作频率范围 | 5-200 MHz(部分型号) | 宽广的工作频段 |
    | 插入损耗 | ≤1.5 dB | 低损耗设计 |
    | 回波损耗 | ≥10 dB | 高反射抑制能力 |
    | 幅度不平衡 | ≤0.5 dB | 极佳的信号一致性 |
    | 相位差 | ±180°±5° | 准确的相位匹配 |
    | DC电阻 | ≤0.7 Ω | 适合高速信号传输 |
    测量条件:测试仪器为Keysight E5071B,测试环境符合行业标准。

    产品特点和优势


    1. 超小尺寸:ATB3225型是目前市面上最小的平衡变压器之一,其尺寸仅为3.2×2.5×2.3 mm,可以轻松集成到空间有限的设计中。
    2. 高带宽覆盖:不同型号支持不同的频率范围(5-200 MHz),满足多样化的应用场景需求。
    3. 出色的平衡性能:插入损耗低、幅度不平衡度低且回波损耗大,确保信号传输的质量和稳定性。
    4. 良好的温度适应性:在-40°C至+85°C的温度范围内仍能保持稳定性能,适合恶劣环境下的应用。

    应用案例和使用建议


    应用场景
    - 电缆调制解调器:用于家庭网络的宽带接入设备,确保信号传输的稳定性和可靠性。
    - 通信设备:广泛应用于无线通信系统、雷达系统等对信号质量要求极高的场合。
    使用建议
    1. 在电路板布局时,注意合理分配元件间距,避免电磁干扰(EMI)。推荐使用非磁屏蔽设计。
    2. 贴装前必须进行预热处理,建议预热温度设定在150°C以下,以降低焊接温度差异。
    3. 使用防静电措施(如佩戴腕带)以保护敏感元件。

    兼容性和支持


    ATB3225型与其他主流电子设备和元器件高度兼容,可直接应用于现有系统中。此外,制造商提供全面的技术支持,包括样品申请、产品定制和技术文档更新服务。用户可通过厂商官网获取最新的交付规范和升级后的资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量和PCB布局 |
    | 回波损耗不足 | 确保阻抗匹配正确 |
    | 热效应导致信号失真 | 改善散热设计并增加散热器 |

    总结和推荐


    ATB3225型是一款性能优异、性价比高的射频平衡变压器,特别适合对空间要求高且需要精确信号平衡的应用场合。其出色的电气特性和广泛的适用性使其在市场上极具竞争力。综合评估后,我们强烈推荐此款产品给需要高性能射频信号处理的工程师和设计人员。
    如需了解更多详细信息或技术支持,请访问制造商官网或联系客户服务团队。

ATB3225-75032CT-T001参数

参数
额定功率 -
匝数比 1.73:1.414
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 Balun Transformer
长*宽*高 2.5mm(长度)*3.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
