ACF451832-681-T

产品分类: EMI滤波器
厂牌: TDK
产品描述: TDK 信号滤波器 ACF系列, 最大300mA 50 V 交流/直流, 160MHz, , 表面安装器件
供应商型号: 7417067P
供应商: 海外现货
标准整包数: 5

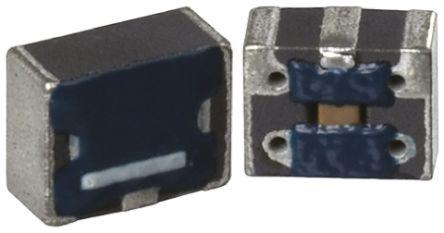

TDK EMI滤波器 ACF451832-681-T

ACF451832-681-T概述

    电子元器件技术手册:3-终端滤波器(信号线)ACF系列

    1. 产品简介


    ACF系列是TDK公司生产的专为信号线设计的3-终端滤波器,用于实现卓越的衰减性能。这些滤波器采用磁屏蔽结构,通过铁氧体实现对信号线上的干扰噪声的有效过滤。产品具备高密度电路设计的优势,适合应用于多种场合,如汽车电子、通信设备、工业控制等。

    2. 技术参数


    以下是ACF系列的主要技术规格及电气特性:
    | 零件编号 | 25dB 衰减频率范围 (MHz) | 最大额定电压 (V) | 最大额定电流 (mA) | 最大直流电阻 (Ω) | 最小绝缘电阻 (MΩ) |
    |
    | ACF321825-223 | 11-55 | 20 | 300 | 0.15 | 1000 |
    | ACF321825-103 | 17-60 | 20 | 300 | 0.15 | 1000 |
    | ACF321825-682 | 22-75 | 20 | 300 | 0.15 | 1000 |
    | ... | ... | ... | ... | ... | ... |
    包装样式:ACF系列采用卷带包装,每卷1000个。此外,还有其他型号如ACF451832,具有不同的外形尺寸和电气特性。

    3. 产品特点和优势


    - 卓越的衰减性能:ACF系列采用T型滤波电路,内部铁氧体磁屏蔽,能有效抑制电磁干扰。
    - 高密度电路设计:产品小巧紧凑,垂直安装方式节约空间,非常适合高密度电路设计需求。
    - 无铅无害:所有型号均符合RoHS指令,不含铅、镉、汞等有害物质。
    - 可回流焊接:支持回流焊工艺,提高生产效率。

    4. 应用案例和使用建议


    ACF系列滤波器广泛应用于各种设备中,如手机、平板电脑等便携式电子产品中的信号线。对于需要高频、高稳定性的应用场景,ACF滤波器能够提供可靠的支持。在实际应用中,建议遵循手册中关于预热处理和焊接时间的规定,以确保产品长期稳定运行。

    5. 兼容性和支持


    ACF系列滤波器与其他主流品牌和型号的电子元件具有良好兼容性,适用于不同制造商的产品组合。客户可以通过TDK公司的全球销售网络获得技术支持和服务保障。

    6. 常见问题与解决方案


    1. 问题:温度变化是否会影响产品性能?
    解答:本系列产品的工作温度范围为-25℃至+85℃。当温度超出此范围时,可能影响其正常工作。因此,在极端环境下使用时,建议采取额外防护措施。
    2. 问题:长时间通电后产品是否会过热?
    解答:最大额定电流为300mA,确保电流不超过该值可以避免过热现象。在高温环境下使用时,建议降低负载以延长使用寿命。

    7. 总结和推荐


    综上所述,ACF系列3-终端滤波器凭借其优越的衰减性能、高密度设计和良好的可靠性,在众多应用领域中表现出色。其符合RoHS标准,有助于环保和可持续发展。针对不同应用场景,TDK提供了丰富的型号选择,满足多样化的客户需求。我们强烈推荐这一系列滤波器作为提升系统性能和稳定性的重要组件。
    请注意,文中提及的具体型号和技术参数需结合最新的技术手册进行核对更新。

ACF451832-681-T参数

参数
额定电压-DC 50V
中心频率 -
电路技术 T-Circuit
ESD保护 -
额定电流 300mA
截止频率 -
通道数 -
电阻 -
电容值 -
电感值 -
滤波器阶数 -
长*宽*高 4.5mm*3.2mm*3.2mm
安装方式 贴片安装

ACF451832-681-T厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ACF451832-681-T数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK ACF451832-681-T ACF451832-681-T数据手册

ACF451832-681-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.7171
250+ ¥ 6.4157
500+ ¥ 6.2564
1000+ ¥ 6.1013
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
