B84142A0010R000

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84142-A系列, 250 V 交流, 法兰安装
供应商型号: ET-4200254
供应商: 海外现货
标准整包数: 1

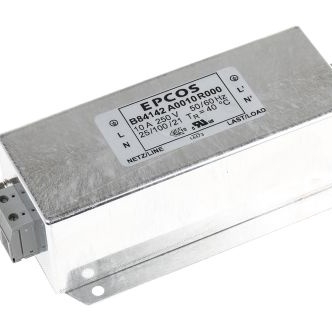

TDK EMI滤波器 B84142A0010R000

B84142A0010R000概述


    产品简介


    产品名称: B84142AR000/G075 EMC 滤波器
    产品类型: 二极线滤波器
    主要功能: 减少电磁干扰,保护电机驱动系统和其他电子设备免受外部干扰的影响。
    应用领域: 主要应用于频率转换器(如电梯、输送系统、泵、牵引系统和HVAC系统)和直流电源供应系统。此外,它还适用于工业控制和自动化系统。

    技术参数


    - 额定电压 (VR): 250 V AC (50/60 Hz) / 250 V DC
    - 额定电流 (IR): 10 A 至 60 A
    - 测试电压 (Vtest):
    - 线/线之间: 1770 V DC, 2 s
    - 线/外壳之间: 2700 V DC, 2 s
    - 过载能力 (热): 1.5 x IR 每小时3分钟 或 2.5 x IR 每小时30秒
    - 漏电电流 (ILK): 在250 V AC/DC 和 50 Hz 下
    - 气候类别 (IEC 60068-1):
    - R000: 25/100/21 (-25 °C/+100 °C/21天湿热测试)
    - G075: 25/085/21 (-25 °C/+85 °C/21天湿热测试)
    - 认证:
    - IEC 60939
    - UL 1283
    - CSA C22.2 No.8

    产品特点和优势


    1. 高插入损耗:有效减少电磁干扰。
    2. 安装便捷:设计紧凑,易于安装。
    3. 防护等级IP20:适合室内使用。
    4. 优化设计:适用于长电缆及全负载运行。
    5. 认证广泛:通过ENEC, UL和cUL认证。

    应用案例和使用建议


    典型应用:
    - 频率转换器:如电梯、输送系统、泵、牵引系统和HVAC系统。
    - 直流电源供应系统:工业控制和自动化系统。
    使用建议:
    1. 确保接线正确,特别是保护接地连接。
    2. 定期检查滤波器的温度和电流负荷,确保不超过额定值。
    3. 在安装和拆卸时遵循安全规则。

    兼容性和支持


    - 兼容性:该产品可与其他符合IEC 60939标准的设备兼容。
    - 技术支持:如果需要选择合适的替代品,可以联系最近的TDK销售办事处。详细联系方式可在官网www.tdk-electronics.tdk.com/sales获取。

    常见问题与解决方案


    - Q: 过载可能导致什么后果?
    - A: 过载可能导致人身伤害和死亡,同时也可能造成设备损坏。请安装适当的过电流保护电路。
    - Q: 如何处理漏电电流?
    - A: 漏电电流超过3.5 mA时,必须固定安装接地导线,并确保不被断开。具体要求根据泄漏电流大小而定。
    - Q: 为什么需要保护组件温度?
    - A: 过高的温度会导致输出扼流圈和输出滤波器损坏。应避免输出频率超出指定范围以防止共振。

    总结和推荐



    总结

    :
    - B84142AR000/G075 EMC滤波器是为提高设备抗电磁干扰能力和可靠性而设计的。
    - 具有高插入损耗、紧凑的设计、方便安装等特点。
    - 适用于多种工业应用场景,尤其是在频率转换器和直流电源供应系统中表现优秀。
    推荐:
    - 强烈推荐使用,尤其是对于需要严格电磁兼容性要求的应用场景。
    - 用户需严格按照手册中的指导进行安装和维护,以确保最佳性能和安全性。

B84142A0010R000参数

参数
额定电压-DC 250V
电阻 18mΩ
额定电流 10A
ESD保护 -
中心频率 -
电容值 -
通道数 -
截止频率 -
滤波器阶数 -
电感值 -
电路技术 -
长*宽*高 154.8mm*70mm*70mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售

B84142A0010R000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84142A0010R000数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84142A0010R000 B84142A0010R000数据手册

B84142A0010R000封装设计

查看详情并下载
Symbol
Footprint
3D Model
