首页  >  产品百科  >  B43742A5278M000

B43742A5278M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.7mF 450V ±20% 36mΩ@ 100Hz 5000h@ 105°C 9.8A@ 100Hz 底座安装,螺纹安装 64.3mm(长度)*119.2mm(高度)
供应商型号: 2750387
供应商: element14
标准整包数: 1

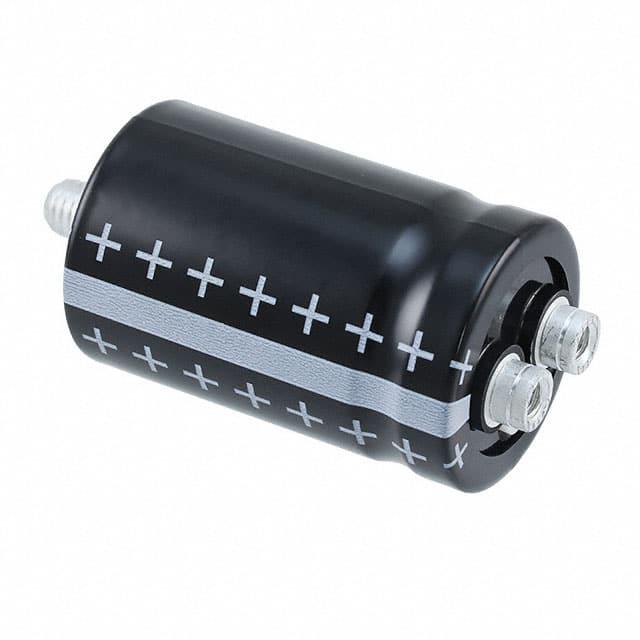

TDK 铝电解电容 B43742A5278M000

B43742A5278M000概述

    铝电解电容器技术手册

    产品简介


    本手册详细介绍了一种铝电解电容器,型号为B43742和B43762。这些电容器配备了螺纹终端,适用于高可靠性的应用场合,包括电力电子、牵引动力和专业电源供应系统。产品采用了全焊接结构设计,保证了电气接触的可靠性,同时具备出色的热特性,能够在宽广的温度范围内稳定工作。

    技术参数


    - 额定电压(VR):350到500 V DC
    - 额定电容(CR):820到22000 μF
    - 容差:±20%
    - 损耗因子(tan δ):≤ 0.20 (20 °C, 120 Hz)
    - 泄漏电流(Ileak):≤ 初始指定极限值 (20 °C, 5分钟)
    - 自感(ESL):51.6 mm直径约为15 nH;≥64.3 mm直径约为20 nH
    - 使用寿命要求:105 °C时,VR,IAC,R > 5000小时;ΔC/C≤初始值的15%;tan δ≤初始值的1.75倍;Ileak≤初始指定极限
    - 振动测试:符合IEC 60068-2-6标准,测试Fc,频率范围10到55 Hz,位移振幅0.75 mm,最大加速度10 g,持续3×2小时

    产品特点和优势


    1. 高可靠性:全焊接结构确保了电容器的电气连接可靠性。
    2. 良好的热特性:可在广泛的温度范围内稳定运行。
    3. 耐久性强:使用寿命长,适应多种恶劣工作环境。
    4. 防极性逆转设计:可提供PAPR终端,保护设备免受极性反转的影响。
    5. 散热优化:版本具有优化基底冷却设计,能够显著提高纹波电流能力。
    6. 环保:符合RoHS标准。

    应用案例和使用建议


    该电容器广泛应用于电力电子、牵引和专业电源供应系统中。具体应用实例包括电动汽车充电站、大功率电机驱动和高端工业电源设备。在使用过程中,用户应特别注意电容器的工作温度,避免极端低温条件下的阻抗变化导致设备故障。

    兼容性和支持


    产品支持通过螺纹固定方式安装,可通过螺栓、夹具或螺纹杆进行固定。此外,还可以根据客户需求提供带有散热基座的设计版本。厂商提供全方位的技术支持和售后服务,包括在线工具和现场技术支持。

    常见问题与解决方案


    - 问题:如何计算电容器的使用寿命?
    解答:使用TDK提供的“AlCap使用寿命计算工具”,该工具提供了基于用户定义操作条件的使用寿命计算,以及温度测量的应用寿命预期。

    - 问题:在高温环境下,如何保持电容器的性能?
    解答:选择合适的电容器尺寸和额定电压,确保电容器能在工作温度范围内稳定工作,必要时可以使用散热基座来优化散热效果。

    总结和推荐


    B43742和B43762铝电解电容器以其卓越的可靠性、广泛的适用性和优良的热稳定性,在电力电子领域展现出强大的竞争力。强烈推荐用于需要高可靠性和稳定性的重要电力电子应用中。

B43742A5278M000参数

参数
电容值 2.7mF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 36mΩ@ 100Hz
纹波电流 9.8A@ 100Hz
工作寿命 5000h@ 105°C
长*宽*高 64.3mm(长度)*119.2mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43742A5278M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43742A5278M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43742A5278M000 B43742A5278M000数据手册

B43742A5278M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.0756 ¥ 586.5331
10+ $ 66.5333 ¥ 556.884
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 586.53
直接购买
加入购物车
