0080P1-2-009K

产品分类: 其他变压器
厂牌: TALEMA
产品描述: 230V(AC) 2*9(AC) 80VA 38mm(高度)
供应商型号: 2238645
供应商: 海外现货
标准整包数: 1
TALEMA 其他变压器 0080P1-2-009K

0080P1-2-009K概述

    Nuvotem Toroidal Transformer:80VA Encapsulated Style
    Nuvotem, a Talema Group company, offers high-quality encapsulated toroidal transformers designed to provide reliable power conversion for a wide range of applications. This technical manual covers the 80VA Encapsulated Style transformer, which features a single 230V primary winding and dual secondary windings that can be configured in series, parallel, or used independently.

    1. 产品简介


    产品类型:
    - Nuvotem生产的80VA Encapsulated Style变压器。
    主要功能:
    - 单个230V/50-60Hz的初级绕组,具有两个次级绕组,可串联、并联连接或独立使用。
    应用领域:
    - 适用于各种需要稳定电源转换的应用场景,如工业设备、医疗设备、通信系统及家用电器等。

    2. 技术参数


    | 参数 | 规格 |

    | 型号 | RS0080P1-2-009K, RS0080P1-2-012K, RS0080P1-2-015K, RS0080P1-2-018K, RS0080P1-2-025K |
    | 次级绕组电压(满载) | 2 x 9V, 2 x 12V, 2 x 15V, 2 x 18V, 2 x 25V |
    | 每组绕组电流(满载) | 4.444A, 3.333A, 2.667A, 2.222A, 1.600A |
    | 次级绕组电压(空载) | 2 x 10.31V, 2 x 13.60V, 2 x 17.11V, 2 x 20.50V, 2 x 28.55V |
    | 直流电阻(25°C) | 2 x 0.1642Ω, 2 x 0.2702Ω, 2 x 0.4247Ω, 2 x 0.5703Ω, 2 x 1.1433Ω |
    | 输入电压范围 | 207V~253V (230V +/- 10%) @ 50/60Hz |
    | 铁损 | 约0.49瓦 |
    | 铜损 | 约13.8瓦 |
    | 线圈绕组温度等级 | Class H (180°C) |
    | 绝缘等级 | 输入与输出之间Class B (130°C) |
    | 连接导线绝缘等级 | Class A (105°C) |

    3. 产品特点和优势


    - 高效率: 高品质封装设计,降低损耗,提高能量转换效率。
    - 稳定性好: 采用双次级绕组配置,可以串联、并联或独立使用,满足不同应用需求。
    - 安全可靠: 达到UL506、UL5085和EN61558标准,符合EN60065、VDE0550和BS415标准。

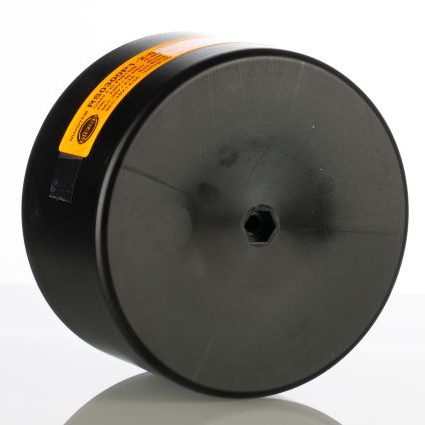

    - 结构紧凑: 采用黑圆柱形外壳封装,中心孔直径为6.1mm,外形尺寸紧凑,便于安装。

    4. 应用案例和使用建议


    应用场景
    - 该变压器适用于多种需要稳定电源转换的应用场景,例如医疗设备、工业控制、通信设备等。
    使用建议
    - 在进行二次绕组连接时,请确保正确的连接方式(串联、并联或独立使用),以满足特定应用的需求。
    - 使用过程中请注意监测绕组的温度,防止过热现象发生。

    5. 兼容性和支持


    - 兼容性: 该变压器设计适用于广泛的应用场景,兼容多种设备。
    - 支持: 提供DEKRA认证(证书编号2161054.01或2161054.02),公司提供全方位的技术支持服务,包括但不限于故障排查、维修服务等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查通风条件,确保良好散热 |
    | 输出电压不稳 | 检查负载情况,调整负载大小 |
    | 设备无法正常启动 | 检查输入电源是否符合要求 |
    | 运行中出现异常噪音 | 检查固定装置是否紧固 |
    | 绕组损坏 | 更换绕组或联系技术支持 |

    7. 总结和推荐


    综合评估
    Nuvotem的80VA Encapsulated Style变压器凭借其高效率、稳定性和安全性,在多种应用场景中表现出色。其紧凑的设计和全面的支持使其成为值得信赖的选择。
    推荐使用
    鉴于其出色的性能和广泛的适用性,我们强烈推荐在需要高效、稳定电源转换的场合使用该变压器。无论是工业、医疗还是家庭应用,这款产品都是您的理想选择。

0080P1-2-009K参数

参数
初级电压 230V(AC)
电感值 -
次级电压 2*9(AC)
变压器类型 -
额定功率 80VA
匝数比 -
频率范围 -
长*宽*高 38mm(高度)

0080P1-2-009K厂商介绍

Talema公司是一家专注于高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:涉及消费电子、工业控制、通信设备等。
2. 软件服务:提供定制化软件开发、IT咨询和技术支持。
3. 医疗设备:包括诊断设备、治疗设备和辅助医疗设备。
4. 环保技术:涉及清洁能源、废物处理和环境监测技术。

Talema公司的产品广泛应用于家庭、工业、医疗和环保等多个领域,旨在通过技术创新提升人们的生活质量和工作效率。

Talema的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 客户服务:提供全方位的客户支持,包括售前咨询和售后服务。
- 市场洞察:对市场趋势有深刻理解,能够快速响应市场需求。

Talema公司致力于通过其高质量的产品和服务,为客户创造价值,推动行业进步。

0080P1-2-009K数据手册

厂牌 PDF简要描述 下载
TALEMA 其他变压器 TALEMA 0080P1-2-009K 0080P1-2-009K数据手册

0080P1-2-009K封装设计

查看详情并下载
Symbol
Footprint
3D Model
