首页  >  产品百科  >  RL1632R-R150-F

RL1632R-R150-F

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 150mΩ ±1% 500mW 0ppm/℃~100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: ET-4047947
供应商: 海外现货
标准整包数: 1

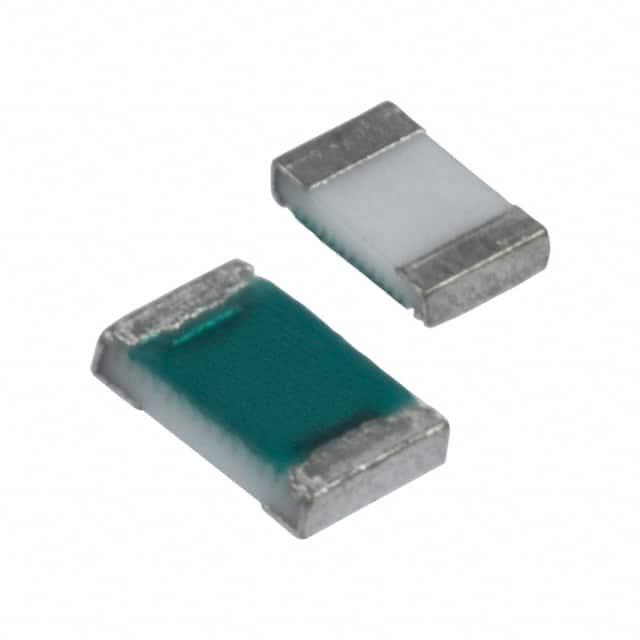

SUSUMU 贴片电阻 RL1632R-R150-F

RL1632R-R150-F概述

    RL系列表面贴装电流感应电阻技术手册

    1. 产品简介


    RL系列表面贴装电流感应电阻(Current sensing surface mount resistors)是专为高精度电流测量而设计的高性能电阻器。这些电阻器具有出色的功率处理能力和优异的温度稳定性,广泛应用于各种电子设备,如电源管理、电机控制、LED驱动器和电池管理系统等领域。

    2. 技术参数


    - 尺寸:
    - 尺寸范围从0402到2512,具体尺寸如下:
    - 0402: L=1.00mm ± 0.05mm, W=0.50mm ± 0.05mm
    - 0603: L=1.60mm ± 0.20mm, W=0.80mm ± 0.20mm
    - 0805: L=2.00mm ± 0.20mm, W=1.25mm ± 0.20mm
    - 1206: L=3.20mm ± 0.20mm, W=1.60mm ± 0.20mm
    - 2512: L=6.40mm ± 0.20mm, W=3.20mm ± 0.20mm
    - 阻值范围:
    - RL0510: R ≤ 0.2Ω, R > 0.2Ω
    - RL0816: R ≤ 0.082Ω, R > 0.091Ω
    - RL1220: R ≤ 0.068Ω, R > 0.075Ω
    - 最大脉冲功率限制:
    - 脉冲持续时间:0.001秒至10秒
    - 最大脉冲功率限制:从0W到150W不等
    - 降额曲线:
    - 温度范围:-55°C至125°C
    - 额定功率比(%)随温度变化曲线见下图:
    ```
    Ratio to rated power (%) = [0, 50, 100]
    Ambient temperature (°C) = [-55, 0, 70, 125]
    ```

    3. 产品特点和优势


    RL系列表面贴装电流感应电阻具备以下显著特点和优势:
    - 高精度:通过严格的制造工艺确保阻值精度高且一致性好。
    - 高可靠性:在极端环境下仍能保持稳定性能。
    - 低热漂移:在宽广的工作温度范围内具有极低的温度系数。
    - 脉冲处理能力:能够承受高能量脉冲,提供强大的瞬态响应能力。

    4. 应用案例和使用建议


    RL系列电阻器在多种应用场景中表现出色,例如:
    - 电源管理系统:监测电路中的电流消耗情况,确保系统的稳定运行。
    - 电机控制系统:实时检测电流变化,防止过载保护。
    - LED驱动器:精准控制电流以延长灯具寿命并提高效率。
    - 电池管理系统:准确监测电池充放电状态,确保安全使用。
    使用建议:
    - 在高功率应用中,建议选择较大尺寸型号以确保散热良好。
    - 在高精度测量场合,建议选择更小尺寸但高精度的型号。
    - 对于频繁脉冲负载的应用,应特别注意电阻器的最大脉冲功率限制。

    5. 兼容性和支持


    RL系列电阻器与其他标准SMT设备兼容,可轻松集成到现有的电路板设计中。制造商提供了详尽的技术支持文档及专业咨询服务,帮助客户更好地理解和利用这些先进电阻器的优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲时出现过热 | 检查负载电流是否超出推荐范围;考虑增加散热措施。 |
    | 阻值偏移严重 | 确认工作温度范围是否在额定范围内;检查是否有物理损伤。 |
    | 响应时间慢 | 确认连接线是否太长或阻抗过高;优化电路布局以减少寄生电感。 |

    7. 总结和推荐


    综上所述,RL系列表面贴装电流感应电阻凭借其卓越的精度、可靠性和脉冲处理能力,在众多应用领域中展现出了巨大的潜力。强烈推荐此系列产品用于需要精确电流监控的关键电子系统中。

RL1632R-R150-F参数

参数
电阻值 150mΩ
精度 ±1%
额定功率 500mW
温度系数 0ppm/℃~100ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RL1632R-R150-F厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

RL1632R-R150-F数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU RL1632R-R150-F RL1632R-R150-F数据手册

RL1632R-R150-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3782 ¥ 3.1958
100+ $ 0.2269 ¥ 1.9171
500+ $ 0.1838 ¥ 1.5531
1000+ $ 0.1429 ¥ 1.2073
2000+ $ 0.1376 ¥ 1.1631
4000+ $ 0.135 ¥ 1.1404
库存: 3624
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.95
