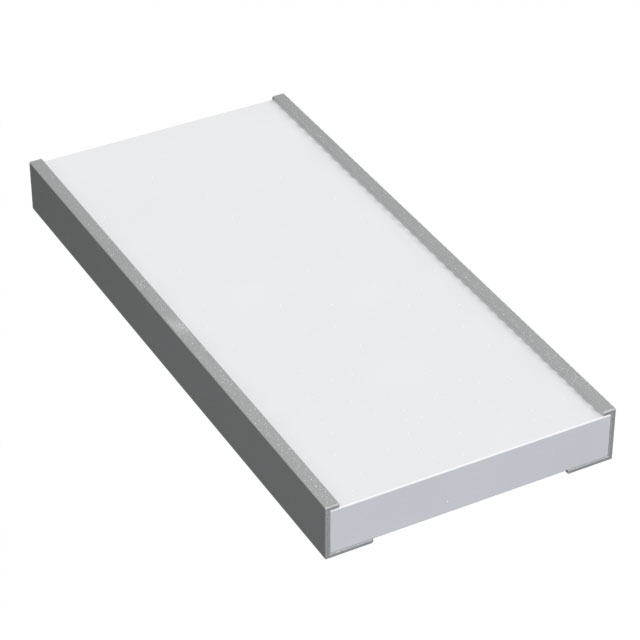

KRL6432E-M-R022-F-T5

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 22mΩ ±1% 3W ±50ppm/℃ 1225 贴片安装 3.1mm*6.3mm*700μm
供应商型号: KRL6432E-M-R022-F-T5
供应商: 国内现货
标准整包数: 5000
SUSUMU 贴片电阻 KRL6432E-M-R022-F-T5

KRL6432E-M-R022-F-T5概述

    # 电子元器件技术手册:高电流传感表面贴装电阻

    产品简介


    本手册介绍的产品是KRL系列高电流传感表面贴装电阻。该产品适用于汽车电子、电源装置(AC/DC转换器、DC/DC转换器)、电机、逆变器和办公自动化设备等多种应用场合。KRL系列电阻通过其独特的长侧终端设计,在高电流处理能力和广泛的功率等级方面表现出色。其温度特性包括高工作温度型(最高可达175°C)和低EMF型(最高可达155°C)两种类型。

    技术参数


    电气规格
    - 封装规格:T05(500 pcs)、T1(1,000 pcs)、T5(5,000 pcs)
    - 额定功率:0.5 W 至 10 W
    - 电阻值范围:1 mΩ 至 500 mΩ
    - 温度系数:±2%(G)/±5%(J)
    温度特性
    - 工作温度范围:
    - C(高工作温度)型:-55°C 至 175°C
    - M(低EMF)型:-55°C 至 155°C
    封装尺寸
    - 型号尺寸:KRL1608、KRL2012、KRL3216、KRL5025、KRL6432、KRL7638、KRL9045、KRL11050、KRL15075
    电阻值与容差
    - 容差:±1% (F)、±5% (C)、±50 ppm/°C (G)
    - 阻值系列:E-6 系列
    特殊能力
    - 电流处理能力:高
    - 面朝下构造:可选择底面终端或包裹终端

    产品特点和优势


    KRL系列电阻具有以下特点和优势:
    - 宽广的工作温度范围:从-55°C 到 175°C,特别适合严苛的环境条件。
    - 精确的电阻值:电阻值精度可达±1%,并提供多种不同容差选择。
    - 出色的温度稳定性:采用金属箔技术,有效减小温度系数,确保长期稳定性。
    - 高电流处理能力:适合作为高电流感应器件,满足多种应用需求。
    - 定制化服务:支持定制电阻值及容差,提供超过 E-6 系列的特殊电阻值需求。

    应用案例和使用建议


    应用案例
    KRL系列电阻广泛应用于汽车电子、电源转换器和电机控制等领域。例如,在电机驱动系统中,它能有效检测电机运行过程中的电流变化,从而提高系统的稳定性和效率。
    使用建议
    在选择具体型号时,建议根据具体应用环境和要求选择合适的工作温度类型(高工作温度型或低EMF型)。同时,考虑到不同的功率等级和封装尺寸,需根据实际需求进行匹配选择。对于需要更高精度的应用,建议选用容差更小的型号。

    兼容性和支持


    KRL系列电阻与其他标准电子元器件高度兼容,便于集成到各种电路板设计中。厂商提供全面的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:电阻值无法满足特定需求
    解决方案:联系销售办公室,提供您的具体需求,厂商可以为您提供定制化的电阻值解决方案。
    问题2:温度系数不符合预期
    解决方案:请检查是否选择了正确的工作温度类型(高工作温度型或低EMF型)。如果仍存在问题,请联系技术支持团队获取帮助。
    问题3:电流测量不准确
    解决方案:检查接线方式和安装位置是否符合手册中的建议,确保连接稳固且接触良好。

    总结和推荐


    KRL系列高电流传感表面贴装电阻凭借其卓越的温度稳定性、高电流处理能力和广泛的功率等级,成为各类电子应用的理想选择。如果您正在寻找一个既精准又可靠的产品来满足您对电流感应的需求,强烈推荐使用 KRL系列电阻。

KRL6432E-M-R022-F-T5参数

参数
电阻值 22mΩ
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 3.1mm*6.3mm*700μm
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
