KRL2012E-M-R007-F-T5

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 7mΩ ±1% 1W ±50ppm/℃ 0508 贴片安装 1.25mm*2mm*700μm
供应商型号: 4180871
供应商: 海外现货
标准整包数: 1

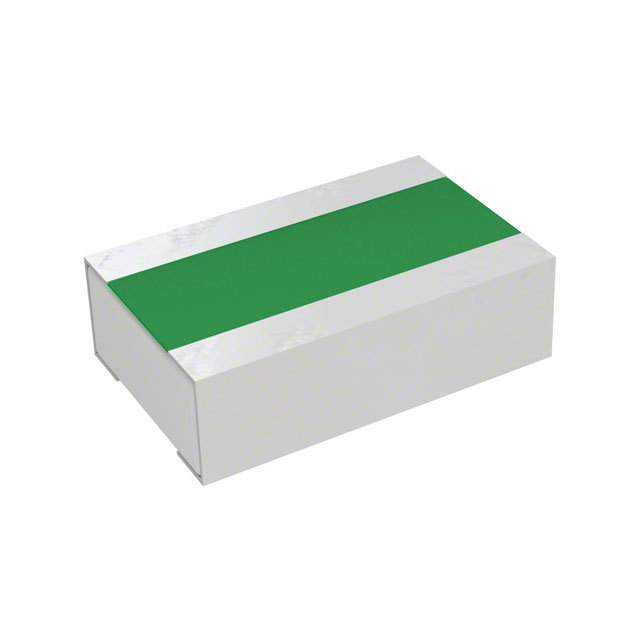

SUSUMU 贴片电阻 KRL2012E-M-R007-F-T5

KRL2012E-M-R007-F-T5概述

    高品质电子元器件技术手册解析:KRL系列低阻值贴片电阻

    一、产品简介


    KRL系列是专为高精度电流检测设计的金属箔贴片电阻,具备高可靠性、低温度系数和广泛的工作温度范围。适用于汽车电子、电源设备、电机驱动和办公自动化设备等领域。此系列产品采用长边端子结构,具有底面安装及绕线端子两种类型选择,并提供多种尺寸和功率等级以满足不同应用需求。
    主要特点:
    - 支持宽广的工作温度范围(最高可达175°C)。
    - 提供高精度、低温漂(±25 ppm/°C)及低EMF(低于0.3μV/°C)选项。
    - 小型化设计覆盖从0603到5930尺寸。
    - 高温、大电流工作能力,满足现代电路对高性能电阻的需求。

    二、技术参数


    以下为KRL系列产品的关键性能指标和技术规格汇总:
    | 参数类别 | 具体参数 |

    | 尺寸规格 | 1608、2012、3216、5025、6432、7638、9045、11050、15075 |
    | 阻值范围 | 1mΩ至500mΩ |
    | 阻值精度 | ±1%、±5% |
    | 温度系数(TCR) | ±25 ppm/°C |
    | 工作温度范围 | -55°C至175°C |
    | 功率等级 | 0.5W至10W |
    | 包装数量 | 按T05(500pcs)、T1(1,000pcs)、T5(5,000pcs)提供 |
    备注:针对特殊需求,可定制超出E-6标准阻值的产品。
    三、产品特点与优势
    1. 高精度与稳定性
    - KRL系列金属箔结构保证了卓越的温度稳定性和超低的温度系数(TCR),使电阻性能几乎不受环境温度变化影响。
    - 在高温环境下仍能保持良好的精度表现。
    2. 宽广的应用适应性
    - 针对汽车、工业和消费电子领域的不同应用需求,提供了两种工作温度特性选项:高操作温度型(C)和低EMF型(M)。
    3. 多样化选型与封装
    - 丰富的尺寸和功率组合让用户能够根据具体项目需求灵活选择,无论是小型化设备还是大功率应用。
    4. 优越的可靠性与耐用性
    - 耐高温设计使其适用于恶劣工作环境,同时其高抗浪涌电流能力提升了系统的长期运行可靠性。
    四、应用案例与使用建议
    KRL系列电阻广泛应用于以下领域:
    - 汽车电子:电池管理系统、电机控制单元、逆变器保护电路等。
    - 电源系统:AC/DC转换器、DC/DC模块、开关电源监控等。
    - 工业控制:电机驱动器、变频器、UPS等。
    使用建议:
    - 在需要极高精度的场合,优先选择C型高操作温度电阻。
    - 对于需要较低热电动势(EMF)的敏感电路,建议选用M型低EMF电阻。
    - 安装时注意保持贴片端子良好焊接,避免过热或机械应力损害。
    五、兼容性与支持
    KRL系列产品与主流电路板制造工艺完全兼容,可直接适配SMT生产线。厂商提供完善的售后服务,包括技术支持、样品寄送及快速响应的定制化服务。此外,产品符合AEC-Q200标准,确保了其在汽车电子领域的可靠使用。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 确保焊接温度和时间符合标准要求 |
    | 温度过高导致性能下降 | 检查散热设计并增加外部散热措施 |
    | 阻值测量误差较大 | 使用高精度仪器重新校准阻值 |
    七、总结与推荐
    KRL系列低阻值贴片电阻凭借其卓越的性能参数、广泛的适用性和稳定的电气特性,在汽车电子、工业控制及消费电子等多个领域展现出强大的市场竞争力。其高度可靠性和多功能性使其成为众多设计工程师的理想选择。
    推荐结论:
    如果您正在寻找一款能够在苛刻条件下保持稳定性能的电阻元件,KRL系列将是您的不二之选!

KRL2012E-M-R007-F-T5参数

参数
电阻值 7mΩ
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 1.25mm*2mm*700μm
通用封装 0508
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KRL2012E-M-R007-F-T5厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

KRL2012E-M-R007-F-T5数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU KRL2012E-M-R007-F-T5 KRL2012E-M-R007-F-T5数据手册

KRL2012E-M-R007-F-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
