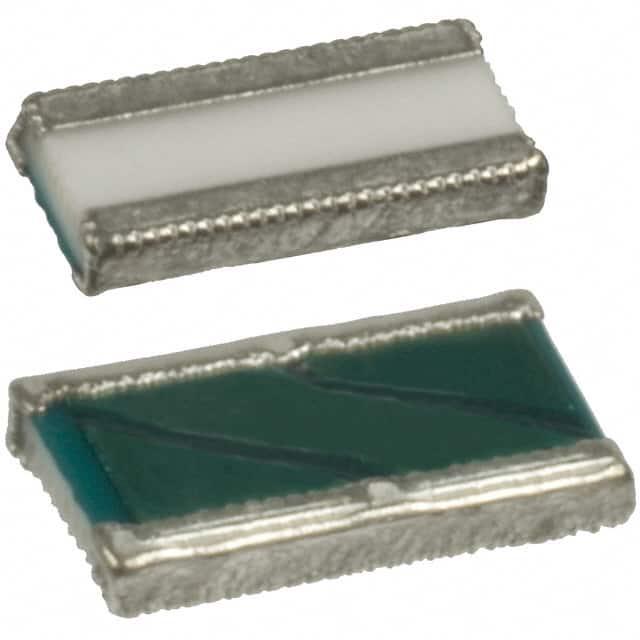

PRL1632-R050-F-T1

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 50mΩ ±1% 1W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*600μm
供应商型号: 4047923
供应商: 海外现货
标准整包数: 1
SUSUMU 贴片电阻 PRL1632-R050-F-T1

PRL1632-R050-F-T1概述


    产品简介


    产品类型:本产品为低阻值贴片电阻器,属于PRL/RL系列。产品分为长端子类型和短端子类型,具有优异的温度循环耐受性、低等效串联电感(ESL)和低噪声特性。
    主要功能:主要用于电流检测,能够在紧凑空间内高效散热,降低对周围组件的影响。
    应用领域:广泛应用于PC电源、逆变器、汽车电子、适配器、工业机器等领域。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | PRL0816, PRL1220, PRL1632, PRL3264, RL3720W, RL7520W |
    | 电阻范围 | 5mΩ ~ 470mΩ |
    | 电阻精度 | ±0.5% (D), ±1% (F), ±2% (G), ±5% (J) |
    | 工作温度范围 | -55°C ~ 125°C |
    | 最大电压 | 1W/2W/5W |
    | 额定功率 | 1/3W, 2/3W, 1W, 2W |
    | 等效串联电感(ESL) | 1nH ~ 5nH |
    | 温度系数 | ±50 ppm/°C |
    | 包装数量 | PRL0816: 4000pcs; PRL1220, PRL1632, PRL3264, RL3720W, RL7520W: 5000pcs |

    产品特点和优势


    - 创新结构:考虑热散逸的设计抑制了表面温度上升,使得小尺寸成为可能,同时降低了周围组件的影响。
    - 高可靠性:优异的温度循环耐受性,适合恶劣环境下的应用。
    - 低ESL和低噪声:减少了电磁干扰,提高了系统的稳定性。
    - 高效的热管理:通过电路板上的焊盘设计实现高效散热。

    应用案例和使用建议


    应用案例
    - 在PC电源中用于电流检测,保证电源的稳定运行。
    - 在汽车电子系统中作为传感器,提供精确的电流读数。
    使用建议
    - 选择合适的电阻值以匹配系统中的最大电流需求。
    - 考虑到不同的环境温度,确保工作温度范围符合要求。
    - 根据应用场景选择适合的封装尺寸和形状。

    兼容性和支持


    - 兼容性:这些电阻器适用于多种电路板布局,能够与其他主流品牌的产品兼容。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 环境温度超出工作范围 | 选择合适的型号,确保工作温度在规定范围内。 |
    | 电阻漂移超出规定值 | 检查脉冲电压是否超过额定值,调整电路设计以减少脉冲影响。 |
    | 电阻温度过高 | 增加电路板上电阻焊盘的面积,提高散热效率。 |

    总结和推荐


    综合评估:这款低阻值贴片电阻器在设计和性能上均表现出色,能够满足各种复杂应用场景的需求,特别是在电流检测和电源管理方面。其独特的设计确保了高可靠性和稳定性,使得它在市场上具备较强的竞争力。
    推荐结论:强烈推荐该产品,尤其是在需要高精度、高可靠性的场合下。无论是PC电源还是汽车电子系统,都能够提供卓越的性能表现。

PRL1632-R050-F-T1参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*600μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PRL1632-R050-F-T1厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

PRL1632-R050-F-T1数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU PRL1632-R050-F-T1 PRL1632-R050-F-T1数据手册

PRL1632-R050-F-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4958
10+ ¥ 1.9664
100+ ¥ 1.8151
500+ ¥ 1.6941
1000+ ¥ 1.6639
2000+ ¥ 1.6639
4000+ ¥ 1.6639
库存: 1104
起订量: 26 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.66
