HRG3216P-49R9-D-T1

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 49.9Ω ±0.5% 1W ±25ppm/℃ 1206 贴片安装 3.2mm*1.65mm*550μm
供应商型号: 2920344
供应商: element14
标准整包数: 1

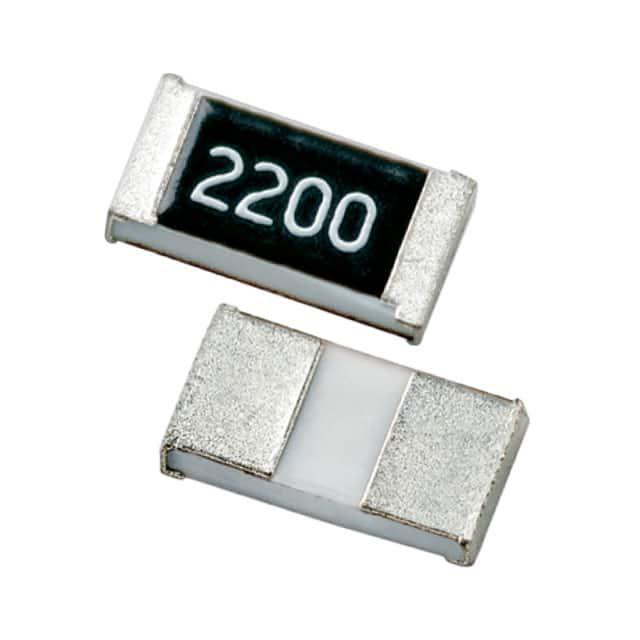

SUSUMU 贴片电阻 HRG3216P-49R9-D-T1

HRG3216P-49R9-D-T1概述

    高功率薄膜片式电阻HRG3216

    1. 产品简介


    高功率薄膜片式电阻HRG3216是新一代表面安装电阻器,具有短边端子设计,显著提高了功率处理能力。这些电阻器适用于各种电子设备,如直流电机、逆变器和机器人控制系统。凭借其卓越的性能和可靠性,HRG3216成为许多工业控制系统的理想选择。

    2. 技术参数


    - 尺寸: 3216
    - 功率等级: 1.0W
    - 电阻范围: 10Ω至100kΩ
    - 精度电阻容差: ±0.1%
    - 温度系数: ±25ppm/°C
    - 额定电压: 200V
    - 工作温度范围: -55°C至155°C
    - 包装数量:
    - T1(1,000个/包)
    - T5(5,000个/包)

    3. 产品特点和优势


    - 高性能: HRG3216具有比同类电阻器更高的功率处理能力,能够在有限的空间内实现更高的效率。
    - 高精度: ±0.1%的电阻容差确保了极高的测量准确性,适合需要高精度的应用场合。
    - 低噪声: 薄膜结构减少了电阻噪声,提高系统整体性能。
    - 抗硫化: 设计能够抵抗硫化,延长产品使用寿命,特别适用于恶劣环境。
    - 可靠性测试: 符合AEC-Q200标准,经过严格的可靠性测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 在直流电机、逆变器和工业控制系统中,HRG3216用于电流检测和电源管理。例如,在电动汽车中作为驱动电机的电流传感器。
    - 使用建议: 确保安装时电阻器的工作环境符合其温度范围要求。如果在高温环境下使用,建议进行额外的散热设计以防止过热。

    5. 兼容性和支持


    HRG3216具有广泛的兼容性,可与大多数电子设备无缝集成。厂商提供详尽的技术支持和售后保障,包括现场培训和故障排除服务。

    6. 常见问题与解决方案


    - 问题1: 电阻值漂移超出允许范围。
    - 解决方案: 检查是否超过额定电压或工作温度范围。根据测试曲线调整使用条件。
    - 问题2: 安装后性能下降。
    - 解决方案: 检查安装是否正确,确保没有外部干扰或不良焊接。

    7. 总结和推荐


    总体而言,HRG3216是一款性能优越、可靠稳定的高功率薄膜片式电阻。它在高精度应用中表现出色,广泛应用于各种工业控制和电力电子设备中。强烈推荐在需要高功率和高精度的环境中使用。
    此篇文章通过详细介绍了HRG3216的各项技术和应用细节,帮助用户更好地了解和选择这一款高性能电子元器件。

HRG3216P-49R9-D-T1参数

参数
电阻值 49.9Ω
精度 ±0.5%
额定功率 1W
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.65mm*550μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HRG3216P-49R9-D-T1厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

HRG3216P-49R9-D-T1数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU HRG3216P-49R9-D-T1 HRG3216P-49R9-D-T1数据手册

HRG3216P-49R9-D-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
