首页  >  产品百科  >  KRL3216T4A-M-R010-F-T1

KRL3216T4A-M-R010-F-T1

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 10mΩ ±1% 1W ±35ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: 408-1974-2-ND
供应商: Digi-Key
标准整包数: 1

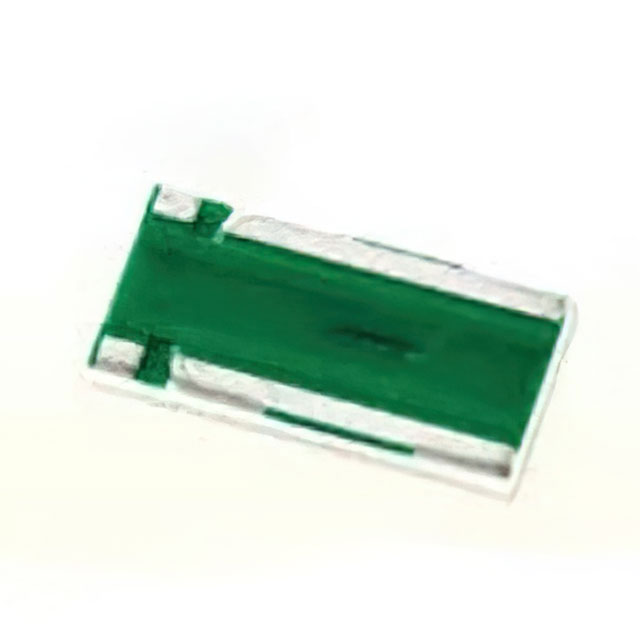

SUSUMU 贴片电阻 KRL3216T4A-M-R010-F-T1

KRL3216T4A-M-R010-F-T1概述

    高品质金属箔低阻值芯片电阻技术手册

    1. 产品简介


    本手册介绍了适用于多种电子设备的金属箔低阻值芯片电阻(型号为KRL3216T4、KRL6432T4、KRL7638T4、KRL9045T4和KRL11050T4)。这些电阻以其高精度、低温度系数和宽泛的工作范围而著称,广泛应用于智能手机、移动电话、个人电脑、硬盘驱动器、音频视频设备、电源装置、逆变器以及汽车电子和工业测量仪器等领域。

    2. 技术参数


    | 型号 | 功率(W) | 阻值范围(Ω) | 阻值公差 | 工作温度范围(℃) | 温度系数(ppm/℃) |
    |
    | KRL3216T4 | 1 | 0.10 - 0.5 | ±1% | -55 ~ 155 | ±50 |
    | KRL6432T4 | 2 | 0.10 - 1.0 | ±1% | -55 ~ 155 | ±50 |
    | KRL7638T4 | 3 | 0.10 - 1.0 | ±1% | -55 ~ 155 | ±50 |
    | KRL9045T4 | 4 | 0.10 - 1.0 | ±1% | -55 ~ 155 | ±50 |
    | KRL11050T4 | 5 | 0.10 - 1.0 | ±1% | -55 ~ 155 | ±50 |

    3. 产品特点和优势


    - 高精度:阻值公差可达到±1%,确保电路精确控制。
    - 低温度系数:电阻在不同温度下的变化极小,保证了长期稳定性能。
    - 大功率范围:提供从1W到5W的不同功率等级,满足不同的应用场景需求。
    - 特殊设计:分离电压终端,便于精确测量电压。

    4. 应用案例和使用建议


    这些电阻常用于智能手机和移动电话的充电模块中,通过稳定电流以提高设备的充电效率。在PC硬盘驱动器中,它们可用于精确测量电流,确保数据读写过程的安全和稳定。
    使用建议:
    - 在使用前请确认电阻的功率等级是否符合设计要求,避免过载导致损坏。
    - 安装时要遵循电路图所示的尺寸和位置要求,确保良好的电气连接。

    5. 兼容性和支持


    这些电阻符合AEC-Q200标准,可以与大多数现代电子设备兼容。制造商提供详尽的技术支持,包括安装指南和故障排除手册,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不稳定 | 检查焊接质量,确保接触良好 |
    | 电流负载超出额定值 | 减少负载电流,选择更高功率等级的电阻 |
    | 温度过高 | 确保良好的散热条件,适当降低电流 |

    7. 总结和推荐


    这些金属箔低阻值芯片电阻在精度、稳定性以及兼容性方面表现出色,特别适合于对精密电流测量有严格要求的应用场合。建议在需要高性能、高可靠性的项目中优先考虑使用这些产品。

KRL3216T4A-M-R010-F-T1参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 1W
温度系数 ±35ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KRL3216T4A-M-R010-F-T1厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

KRL3216T4A-M-R010-F-T1数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU KRL3216T4A-M-R010-F-T1 KRL3216T4A-M-R010-F-T1数据手册

KRL3216T4A-M-R010-F-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4793 ¥ 4.011
2000+ $ 0.4441 ¥ 3.7167
5000+ $ 0.4056 ¥ 3.3944
7000+ $ 0.3934 ¥ 3.2925
10000+ $ 0.3815 ¥ 3.1929
25000+ $ 0.3552 ¥ 2.9724
库存: 14000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4011
直接购买
加入购物车
