首页  >  产品百科  >  XZM2CYKCRKDG92W-3

XZM2CYKCRKDG92W-3

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm(绿色),625nm(红色),590nm(黄色) 50° 3.3V(绿色),2.2V(红色),2V(黄色) 20mA Green,20mA Red,20mA Yellow 圆形,带圆顶 透明 无色,红色,绿色,黄色 1414 贴片安装 3.5mm*3.5mm*1.35mm
供应商型号: 1497-XZM2CYKCRKDG92W-3CT-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 发光二极管 XZM2CYKCRKDG92W-3

XZM2CYKCRKDG92W-3概述


    产品简介

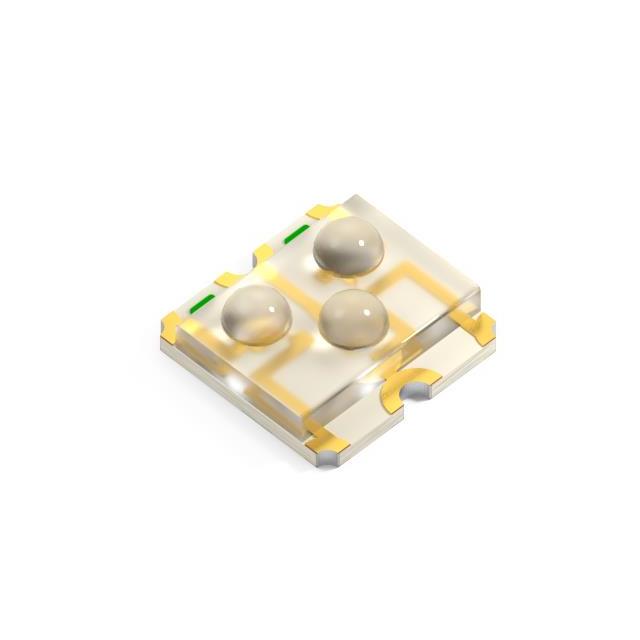

    XZM2CYKCRKDG92W-3 3.5X3.5mm SMD芯片LED
    XZM2CYKCRKDG92W-3 是一款适用于表面贴装(Surface Mount)技术的3.5X3.5毫米微型芯片LED。这款LED具有高亮度、长寿命和坚固的封装设计,是手持设备指示灯的理想选择。它主要适用于手持设备、仪器仪表和消费电子等领域,为这些应用提供稳定可靠的指示和照明功能。

    技术参数


    - 发光颜色:黄色(AlGaInP)、红色(AlGaInP)、绿色(InGaN)
    - 封装尺寸:3.5X3.5毫米
    - 工作电压(最大值):5V
    - 正向电流(IF):黄色和红色25mA,绿色30mA
    - 峰值正向电流(iFS):黄色140mA,红色150mA,绿色150mA
    - 功率耗散(PD):黄色75mW,红色84mW,绿色102.5mW
    - 存储温度范围(Tstg):-40℃到+85℃
    - 湿度敏感度等级(MSL):3级
    - 静电放电阈值(HBM):待确认
    - 正向电压(IF=20mA):黄色2.0V,红色2.2V,绿色3.3V
    - 反向电压(VR=5V):最大10μA
    - 视场角(2θ1/2):黄色和绿色最小1000度,红色最小50度
    - 发光强度(CIE127-2007标准):黄色和绿色大于等于1000mcd,红色大于等于700mcd

    产品特点和优势


    XZM2CYKCRKDG92W-3的主要优势在于其坚固的封装设计和长寿命,非常适合应用于手持设备等对空间要求严格的场合。其标准包装为2000片/盘,确保了批量生产和安装的便利性。此外,它符合RoHS标准,有助于减少环境污染,同时满足电子产品制造中的环保要求。

    应用案例和使用建议


    应用案例
    这款LED广泛应用于各种手持设备,如手机、平板电脑、遥控器和医疗设备中的指示灯。其紧凑的设计使其能够轻松集成到各种消费电子产品中,提高产品的美观性和功能性。
    使用建议
    1. 环境温度管理:由于LED的工作温度范围较广,建议在极端温度环境下使用时,增加散热措施以保证长期稳定运行。
    2. 正确焊接:推荐使用回流焊工艺进行焊接,焊接温度和时间需严格控制,以确保焊接质量。请参考文档中的焊接轮廓图进行操作。
    3. 静态保护:由于LED是静电敏感器件,在组装过程中需要注意防静电措施,特别是在湿度较低的环境中。

    兼容性和支持


    这款LED与其他常见的表面贴装器件兼容,可以在标准的SMT生产线上进行装配。SunLED公司提供详细的安装指南和支持服务,帮助用户快速实现高效生产和顺利集成。如果有特殊分选需求,例如按正向电压、光通量或波长分选,可根据具体参数的精度进行定制。

    常见问题与解决方案


    1. 问:如何确保LED不会受到静电损坏?
    答:在组装过程中,要严格按照防静电要求进行操作,保持工作区域的相对湿度在40%-60%之间,使用防静电腕带或地板垫,避免直接触摸LED的引脚。
    2. 问:焊接时,如何避免LED受热损坏?
    答:应使用回流焊工艺,严格遵循焊接轮廓图进行操作,控制焊接时间和温度,避免长时间高温焊接导致LED损坏。
    3. 问:如何测试LED的光通量和正向电压?
    答:可以使用专业的光谱辐射测量仪和万用表分别测试光通量和正向电压,确保其在规定的范围内。

    总结和推荐


    XZM2CYKCRKDG92W-3 3.5X3.5mm SMD芯片LED以其坚固耐用的封装、长寿命以及适用于各种手持设备的优势,成为市场上颇具竞争力的产品。尽管它在某些极端条件下可能需要额外的散热措施,但在标准应用场景下,其可靠性和适用性均表现出色。对于需要高精度和稳定性的手持设备项目,推荐选用这款LED,它将为您的设备带来出色的指示和照明效果。

XZM2CYKCRKDG92W-3参数

参数
Vf-正向电压 3.3V(绿色),2.2V(红色),2V(黄色)
透镜形状 圆形,带圆顶
波长 525nm(绿色),625nm(红色),590nm(黄色)
测试电流 20mA Green,20mA Red,20mA Yellow
显示颜色 无色,红色,绿色,黄色
视角 50°
透镜类型 透明
长*宽*高 3.5mm*3.5mm*1.35mm
通用封装 1414
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CYKCRKDG92W-3厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CYKCRKDG92W-3数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CYKCRKDG92W-3 XZM2CYKCRKDG92W-3数据手册

XZM2CYKCRKDG92W-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
