1.74.505.501/1600

产品分类: 发光二极管
厂牌: RAFI
产品描述: 圆形,带平顶 透明 蓝色 面板安装 9.4mm(高度)
供应商型号: BN-1.74.505.501/1600
供应商: 海外现货
标准整包数: 1

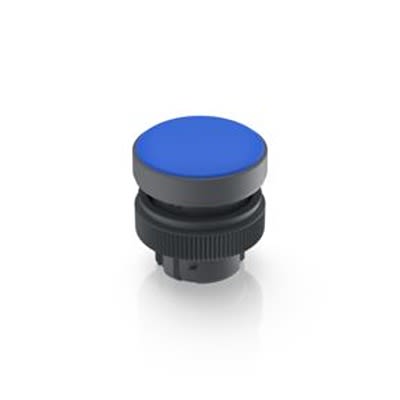

RAFI 发光二极管 1.74.505.501/1600

1.74.505.501/1600概述

    RAFIX 22 QR 信号指示器技术手册

    产品简介


    RAFIX 22 QR 是一款用于面板安装的圆形信号指示器,设计用于标记和显示操作状态。这款信号指示器采用扁平透镜设计,配备透明蓝色透镜,可以提供清晰的视觉指示效果。该产品适合多种工业和商业应用,如控制面板、机械设备和自动化系统。

    技术参数


    - 形式: 扁平透镜
    - 透镜颜色: 透明蓝色
    - 标识嵌入式插槽: 支持
    - 环形形状: 圆形
    - 尺寸
    - 环直径: 29.8 mm
    - 整体高度: 9.4 mm
    - 安装深度: 56.4 mm
    - 安装孔直径: 22.3 mm
    - 安装网格: 50 x 30 mm
    - 防护等级: 前面防护等级 IP65 (DIN EN 60529)
    - 工作温度范围:
    - 最低工作温度: -25 °C
    - 最高工作温度: +70 °C
    - 存储温度范围:
    - 最低存储温度: -40 °C
    - 最高存储温度: +80 °C
    - 环境耐受性: 符合 IEC 60068-2-14, -30, -33 和 -78 标准
    - 认证
    - RoHS 符合
    - REACH 符合
    - 安装开孔符合标准: IEC 60947-5-1

    产品特点和优势


    RAFIX 22 QR 信号指示器的主要特点是其高防护等级和广泛的温度适应性。它能够在极端环境下稳定工作,适用于各种恶劣的工作环境。此外,它的透明蓝色透镜提供了良好的视觉指示效果,可以显著提高操作员对设备状态的认知。该产品的设计还包括支持标识嵌入式插槽,使得用户可以根据需要定制指示器。

    应用案例和使用建议


    RAFIX 22 QR 广泛应用于控制面板、机械设备和自动化系统等领域。例如,在一个工业自动化控制系统中,它可以用来指示电机运行状态、传感器工作状态等关键信息。对于使用建议,确保在安装时正确选择安装孔径和位置,以保证安装的稳固性和指示器的功能正常。另外,考虑到不同的工作环境,应根据具体的应用需求选择合适的工作温度范围。

    兼容性和支持


    RAFIX 22 QR 信号指示器与其他电子元件和设备具有良好的兼容性,可以广泛应用于各种工业控制系统。厂商提供了详尽的技术支持和维护服务,包括安装指南、使用手册和故障排除指南。用户可以通过官方网站或技术支持热线获取更多信息。

    常见问题与解决方案


    - Q1: 如何判断信号指示器是否损坏?
    - A1: 检查信号指示器是否能正常发光。如果无法点亮,则可能是内部灯泡损坏或电源连接问题。更换灯泡或检查电源连接即可解决问题。

    - Q2: 如何正确安装信号指示器?
    - A2: 首先,确认安装孔径和安装深度符合产品要求。然后将信号指示器插入面板,使用安装环固定并紧固螺母。确保安装牢固且平整。

    - Q3: 如何确保信号指示器在高温环境中正常工作?
    - A3: 在安装前,确认信号指示器的工作温度范围符合实际应用需求。在高温环境中使用时,确保有适当的散热措施,避免过热导致设备损坏。

    总结和推荐


    总体来说,RAFIX 22 QR 信号指示器是一款性能稳定、适应性强的产品,特别适合在各种恶劣环境下的工业应用。其高防护等级、宽广的工作温度范围和易于安装的特点使其在市场上具有较强的竞争力。推荐在控制面板、机械设备和自动化系统等应用中使用此产品。

1.74.505.501/1600参数

参数
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 -
透镜类型 透明
长*宽*高 9.4mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1.74.505.501/1600厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.74.505.501/1600数据手册

厂牌 PDF简要描述 下载
RAFI 发光二极管 RAFI 1.74.505.501/1600 1.74.505.501/1600数据手册

1.74.505.501/1600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.114 ¥ 35.0924
库存: 6
起订量: 23 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.09
