1091QM7-24V

产品分类: 发光二极管
产品描述: 24V 圆形,带圆顶 扩散 黄色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: 1302663
供应商: 海外现货
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 1091QM7-24V

1091QM7-24V概述


    产品简介

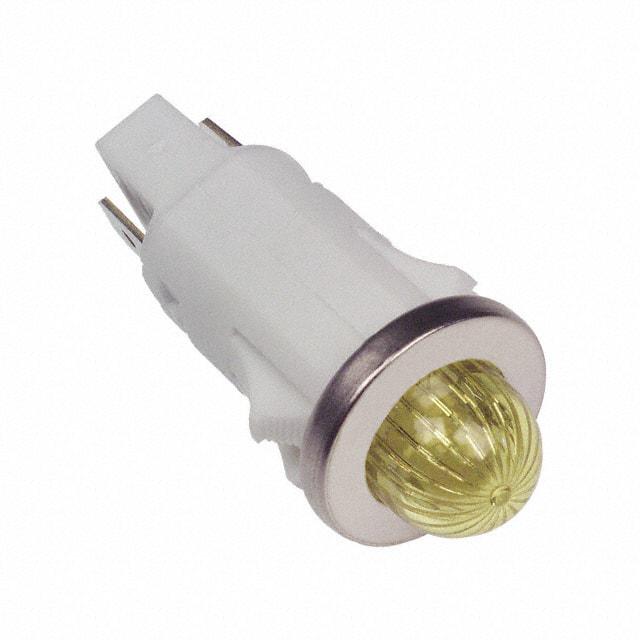

    1091QM系列非替换型LED指示灯
    1091QM系列非替换型LED指示灯是由Visual Communications Company, LLC制造的一种固态指示灯产品。该产品内置电流限制电阻和整流二极管,适用于需要可靠且易于安装的指示灯的应用场景。这类产品广泛应用于各种设备的面板指示、控制系统状态显示等领域。

    技术参数


    - 安装方式:适用于直径为0.500/0.505英寸的孔,厚度为0.020/0.100英寸的面板。此外,还可以通过SN0461推入式快速接头进行安装。
    - 终端类型:速连型,镀锡黄铜。
    - 透镜材料:聚碳酸酯。
    - 阳极(+)标记:位于终端上方。
    - 装饰环:抛光不锈钢。如需黑色装饰环,请在型号后添加“X”。
    - 外壳材料:白色尼龙。
    - LED型号:内置1N4004 (400 P.I.V.) 整流二极管。
    - 内部电阻值:
    - 红色:1000欧姆
    - 绿色:1000欧姆
    - 黄色:1000欧姆
    - 额定电压:
    - 交流电:12至24伏特
    - 直流电:6至13.5伏特
    - 直流电电压范围:
    - 12伏特
    - 24伏特
    - 最大尺寸:外径0.630英寸,孔径不超过0.500英寸。

    产品特点和优势


    1091QM系列LED指示灯的主要特点是其固态设计,这使其具有更高的可靠性,同时减少了维护成本。由于其内置了电流限制电阻和整流二极管,用户无需额外购买这些组件,从而简化了安装过程并降低了整体成本。此外,其适用范围广,既可用于交流电也可用于直流电系统,进一步增加了其在多种场合中的应用灵活性。

    应用案例和使用建议


    应用案例:1091QM系列LED指示灯常用于工业自动化控制系统中的状态指示、家用电器的故障报警系统、以及汽车仪表盘的照明显示等。
    使用建议:
    - 选择合适的内部电阻值以确保LED的正常工作,特别是当电源电压超出推荐范围时(如24V以上)。
    - 根据实际需求选择不同颜色的LED灯(红、绿、黄),以更好地适应不同应用场景的视觉效果。
    - 在特殊环境下(如高温或潮湿环境),建议增加外部防护措施,以延长产品使用寿命。

    兼容性和支持


    该产品可以直接安装在标准直径为0.500/0.505英寸的孔中,无需额外的安装工具。对于超过24VDC的情况,需根据手册中提供的指南适当调整外部电阻值。制造商提供了全面的技术支持,包括安装指南、维修服务及技术咨询等,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:产品安装过程中遇到问题。
    - 解决方案:请参阅产品手册中的安装指南,或联系制造商获取技术支持。
    2. 问题:LED亮度不足。
    - 解决方案:检查电源电压是否符合要求,并根据需要调整外部电阻值。
    3. 问题:灯具无法正常工作。
    - 解决方案:检查连接线路是否有断开或接触不良的情况;若问题仍未解决,请联系专业技术人员进行检查。

    总结和推荐


    1091QM系列非替换型LED指示灯以其高可靠性、简便安装和广泛适用性成为众多工业和消费电子产品中的理想选择。其固态设计不仅提升了产品的寿命,还简化了维护流程。总体而言,该产品在性能、耐用性和安装便利性方面表现出色,值得推荐给需要高品质指示灯的用户。

1091QM7-24V参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 -
透镜类型 扩散
Vf-正向电压 24V
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

1091QM7-24V厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

1091QM7-24V数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS 1091QM7-24V 1091QM7-24V数据手册

1091QM7-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
