XZMGUR53W-9

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 568nm(绿色),617nm(红色) 130° 2.2V(绿色),2V(红色) 20mA(绿色),20mA(红色) 带平顶,矩形 透明 无色 贴片安装 1.6mm*800μm*500μm
供应商型号: XZMGUR53W-9-ND
供应商: Digi-Key
标准整包数: 2000
SUNLED 发光二极管 XZMGUR53W-9

XZMGUR53W-9概述

    XZMGUR53W-9 BI-COLOR SURFACE MOUNT LED 技术手册

    产品简介

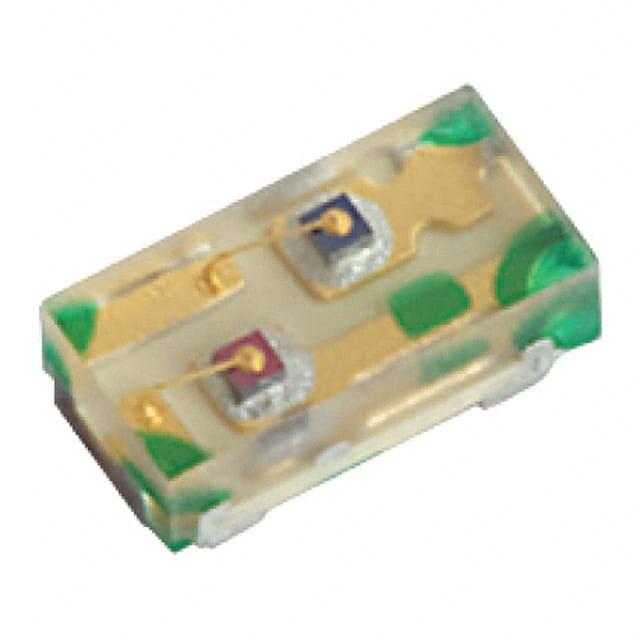

    XZMGUR53W-9 是一款 1.6x0.8x0.5mm 的双色表面贴装 LED(BI-COLOR SURFACE MOUNT LED),适用于各类电子设备。这款 LED 包含绿色和红色两种颜色,具有高度的集成度和小巧的体积,能够广泛应用于指示灯、背光灯、信号灯等领域。

    技术参数


    以下是 XZMGUR53W-9 的关键技术参数:
    - 尺寸:1.6mm x 0.8mm(长 x 宽)
    - 高度:0.5mm
    - 封装高度:0.5mm
    - 回流焊接兼容性:IR-reflow 兼容
    - 标准包装:每卷 2,000 个
    - 湿度敏感等级(MSL):3 级
    - RoHS 符合性:符合 RoHS 标准
    绝对最大额定值(TA=25°C):
    - 反向电压(VR):5V
    - 正向电流(IF):绿色 25mA,红色 30mA
    - 峰值正向电流(1/10 脉冲宽度,0.1ms):绿色 140mA,红色 160mA
    - 功率耗散(PD):绿色 62.5mW,红色 75mW
    - 工作温度(TA):-40°C ~ +85°C
    - 存储温度(Tstg):-40°C ~ +85°C
    电气特性(TA=25°C):
    - 正向电压(典型值,IF=20mA):绿色 2.2V,红色 2V
    - 正向电压(最大值,IF=20mA):绿色 2.5V,红色 2.5V
    - 反向电流(最大值,VR=5V):绿色 10uA,红色 10uA
    - 主波长发射(典型值,IF=20mA):绿色 565nm,红色 627nm
    - 显著波长发射(典型值,IF=20mA):绿色 568nm,红色 617nm
    - 半峰全宽(典型值,IF=20mA):绿色 30nm,红色 45nm
    - 电容(典型值,VF=0V,f=1MHz):15pF

    产品特点和优势


    1. 紧凑设计:超小的体积(1.6mm x 0.8mm x 0.5mm),适合高密度电路板设计。
    2. 高可靠性和稳定性:IR-reflow 兼容,符合 RoHS 标准。
    3. 宽工作温度范围:可在 -40°C 至 +85°C 的环境下稳定工作。
    4. 双色可选:既可作为单一绿色或红色光源使用,也可同时发出绿红双色光,提高指示效果。
    5. 高性能电气特性:低正向电压、低反向电流,保证了较长的使用寿命。

    应用案例和使用建议


    XZMGUR53W-9 适用于多种应用场合,如:
    - 指示灯:用于电路板上的状态指示。
    - 背光灯:为键盘或其他界面提供背光照明。
    - 信号灯:用于交通信号灯、指示器等。
    使用建议:
    1. 在焊接过程中确保 LED 的安装位置正确,避免偏移。
    2. 使用符合要求的焊接温度曲线进行焊接,以保证焊接质量和 LED 的正常工作。
    3. 在特定应用中,可以依据正向电压、发光强度/光通量或波长对产品进行分拣,但需要注意精度可能略有不同。

    兼容性和支持


    - 兼容性:XZMGUR53W-9 可与其他符合相关标准的电子元器件和设备兼容使用。
    - 支持:SunLED 提供相应的技术支持和售后服务,详细信息可参考官网文档。

    常见问题与解决方案


    1. 问题:焊接过程中出现 LED 翻转现象。
    - 解决方案:确保焊接温度曲线正确,检查焊盘是否平整。
    2. 问题:发光亮度不均匀。
    - 解决方案:在焊接前检查 LED 是否已经按照规定进行了分拣。
    3. 问题:在高温环境中工作时出现异常。
    - 解决方案:确认工作温度是否超过规定范围,如有需要进行散热处理。

    总结和推荐


    XZMGUR53W-9 双色表面贴装 LED 是一款高性能、高可靠性的电子元器件。其紧凑的设计、出色的电气特性和广泛的工作温度范围使其成为多种应用场景的理想选择。如果您正在寻找一款既可靠又高效的 LED 产品,XZMGUR53W-9 将是一个值得推荐的选择。

XZMGUR53W-9参数

参数
波长 568nm(绿色),617nm(红色)
测试电流 20mA(绿色),20mA(红色)
显示颜色 无色
视角 130°
透镜类型 透明
Vf-正向电压 2.2V(绿色),2V(红色)
透镜形状 带平顶,矩形
长*宽*高 1.6mm*800μm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZMGUR53W-9厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMGUR53W-9数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMGUR53W-9 XZMGUR53W-9数据手册

XZMGUR53W-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1145 ¥ 0.9583
4000+ $ 0.1063 ¥ 0.8897
6000+ $ 0.1022 ¥ 0.8555
10000+ $ 0.0977 ¥ 0.8177
14000+ $ 0.0951 ¥ 0.7957
20000+ $ 0.0926 ¥ 0.7745
50000+ $ 0.0871 ¥ 0.7291
100000+ $ 0.0839 ¥ 0.7018
