XZM2CRKM2DGFBB45SCCB

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 640nm(红色),520nm(绿色),465nm(蓝色) 120° 2.2V,3.2V,3.3V 20mA Red,20mA Green,20mA Blue 圆形,带平顶 透明 无色,红,红色,绿,绿色,蓝,蓝色 PLCC-4 贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 1497-1225-2-ND
供应商: Digi-Key
标准整包数: 2000

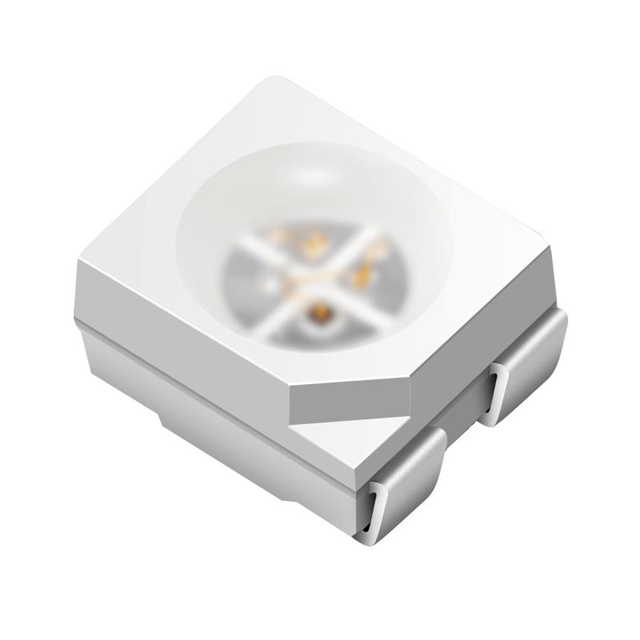

SUNLED 发光二极管 XZM2CRKM2DGFBB45SCCB

XZM2CRKM2DGFBB45SCCB概述

    高品质文章:3.5x2.8mm PLCC4 SMD LED 技术手册解析

    一、产品简介


    XZM2CRKM2DGFBB45SCCB是一款专为手持设备指示灯设计的表面贴装(SMD)LED,尺寸仅为3.5×2.8mm,采用PLCC4封装形式。该产品适用于消费电子、工业控制、通信设备等多个领域,以其高亮度、长寿命及可靠的封装设计而备受关注。红、绿、蓝三种发光颜色分别对应不同的应用需求,例如红光适合报警信号提示,绿光常用于状态显示,蓝光则可用于特殊指示灯的设计。

    二、技术参数


    以下是该产品的关键技术和性能指标:
    - 发射材料:AlGaInP(红色)、InGaN(绿色和蓝色)
    - 发光强度(IF=20mA):红光640mcd、绿光1590mcd、蓝光327mcd
    - 正向电压(VF):红光2.2V,绿光3.2V,蓝光3.3V(典型值)
    - 反向电压(VR):5V
    - 最大工作电流(IF):红光50mA,绿光30mA,蓝光30mA
    - 存储温度范围(Tstg):-40℃至+85℃
    - 静电释放阈值(HBM):3000V
    - 波长(CIE127-2007):红光640nm,绿光520nm,蓝光465nm
    - 半宽角度(2θ1/2):红光640°,绿光120°,蓝光35°
    此外,其MSL等级为3,表明对湿气敏感程度较高,需要妥善处理。符合RoHS标准,确保环保合规性。
    三、产品特点与优势
    该产品具有以下显著特点和优势:
    1. 高效能表现:采用先进的半导体工艺,确保出色的发光效率和色彩一致性。
    2. 坚固耐用:独特的硅胶透镜设计能够有效缓解热应力,延长使用寿命。
    3. 易集成:紧凑型封装便于安装于有限空间内,特别适合手持式设备。
    4. 可靠性高:严格的测试流程保证了产品质量,满足长时间运行的需求。
    四、应用案例与使用建议
    根据手册描述,这类LED广泛应用于手机、平板电脑、遥控器等小型电子产品上作为状态指示灯。在实际操作过程中,我们建议:
    - 使用适当的吸嘴工具进行拾取,避免直接接触镜头面以防损坏。
    - 控制湿度条件,保持在40%-60%之间以减少静电积累。
    - 确保焊接参数正确设置,参考推荐的焊接曲线来完成组装。

    五、兼容性和支持


    此型号LED可以很好地与其他主流IC和其他组件协同工作。制造商提供了全面的技术支持服务,包括在线资源访问链接以及定期更新的产品文档下载通道。

    六、常见问题与解决方案


    常见的用户疑问及其应对措施如下:
    1. 问题: 如何保护LED免受腐蚀?
    解答: 若存在硫化氢气体环境,则需格外注意,并考虑采取额外防护措施。
    2. 问题: 为何某些批次间存在差异?
    解答: 这种情况通常源于分选过程中的公差限制所致,但总体质量仍保持稳定。
    七、总结与推荐
    总体而言,XZM2CRKM2DGFBB45SCCB是一款极具性价比且性能优异的小尺寸SMD LED产品。它凭借卓越的技术指标、广泛的应用前景以及可靠的支持体系,在众多竞争者中脱颖而出。因此,强烈推荐给寻求高性能小体积LED解决方案的企业和个人。

XZM2CRKM2DGFBB45SCCB参数

参数
透镜形状 圆形,带平顶
波长 640nm(红色),520nm(绿色),465nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 120°
透镜类型 透明
Vf-正向电压 2.2V,3.2V,3.3V
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRKM2DGFBB45SCCB厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRKM2DGFBB45SCCB数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CRKM2DGFBB45SCCB XZM2CRKM2DGFBB45SCCB数据手册

XZM2CRKM2DGFBB45SCCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3935 ¥ 3.2929
4000+ $ 0.3738 ¥ 3.1285
6000+ $ 0.3638 ¥ 3.0443
10000+ $ 0.3524 ¥ 2.9492
14000+ $ 0.3457 ¥ 2.8927
20000+ $ 0.3391 ¥ 2.8375
库存: 74000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 6585.8
