首页  >  产品百科  >  XZMDKCBD55W-8

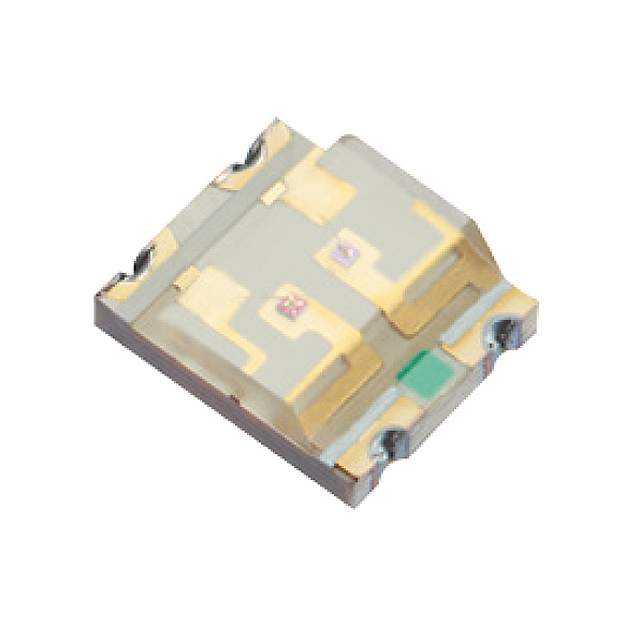

XZMDKCBD55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 465nm(蓝色),630nm(红色) 30° 3.3V(蓝色),1.95V(红色) 20mA Blue,20mA Red 圆形,带圆顶 透明 无色,红色,蓝色 4-SMD 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 1497-1463-1-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 发光二极管 XZMDKCBD55W-8

XZMDKCBD55W-8概述


    产品简介


    XZMDKCBD55W-8 3.2x1.6mm SMD CHIP LED LAMP 是一款表面贴装(SMD)芯片发光二极管(LED),适用于手持式电子产品中的指示灯。其紧凑的尺寸和坚固的封装使其成为需要高可靠性和长寿命应用的理想选择。

    技术参数


    - 颜色:红色(AlGaInP)、蓝色(InGaN)
    - 封装尺寸:3.2x1.6mm
    - 包装规格:2,000pcs/Reel
    - 湿度敏感等级(MSL):3
    - RoHS合规:符合RoHS标准
    电气特性:
    - 最大反向电压(VR):5V
    - 最大正向电流(IF):30mA
    - 峰值正向电流(iFS):红色185mA,蓝色150mA
    - 最大功率耗散(PD):红色75mW,蓝色120mW
    - 存储温度范围(Tstg):-40℃至+85℃
    - 工作温度范围(TA):-40℃至+85℃
    光学特性:
    - 正向电压(VF):红色(IF=20mA)1.95V,蓝色3.3V
    - 最大正向电压(VF):红色(IF=20mA)2.5V,蓝色4V
    - 反向电流(IR):红色10uA,蓝色50uA
    - 峰值发射波长(λP):红色645nm,蓝色460nm
    - 主导发射波长(λD):红色630nm,蓝色465nm
    - 半宽谱线(△λ):红色28nm,蓝色25nm

    产品特点和优势


    1. 高可靠性:采用长寿命和坚固的封装设计。
    2. 高亮度:通过优化的正向电压和电流控制,提供较高的光输出。
    3. 广泛的应用范围:适合于各种手持设备和消费电子产品中的指示灯应用。
    4. 环保标准:符合RoHS标准,确保产品绿色环保。

    应用案例和使用建议


    应用场景:
    - 手持设备:如智能手机、平板电脑、可穿戴设备等。
    - 消费电子产品:如电视遥控器、音频设备等。
    使用建议:
    - 建议采用回流焊接工艺进行安装。
    - 确保按照规定的焊接参数进行操作,以获得最佳效果。
    - 如果需要根据特定参数(如正向电压、光强/光通量或波长)进行分拣,需要注意典型精度范围。

    兼容性和支持


    - 兼容性:与标准的SMD装配工艺完全兼容。
    - 支持:提供详细的技术文档和焊接参数参考,可通过SunLED官网获取更多技术支持。

    常见问题与解决方案


    1. 问题:如何处理静电放电敏感(ESD)的装置?
    - 解决方案:遵循手册中的预防措施,注意处理时的静电防护。

    2. 问题:如何确认LED的性能符合要求?
    - 解决方案:检查LED的电气特性和光学特性,确保在额定范围内工作。

    总结和推荐


    综合评估:
    - 优点:小尺寸、长寿命、高可靠性、高亮度、绿色环保。
    - 推荐:由于其出色的性能和广泛的应用场景,XZMDKCBD55W-8 是一款值得推荐的LED产品,尤其适用于手持设备和消费电子产品中的指示灯应用。

XZMDKCBD55W-8参数

参数
测试电流 20mA Blue,20mA Red
显示颜色 无色,红色,蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V(蓝色),1.95V(红色)
透镜形状 圆形,带圆顶
波长 465nm(蓝色),630nm(红色)
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZMDKCBD55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMDKCBD55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMDKCBD55W-8 XZMDKCBD55W-8数据手册

XZMDKCBD55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.5368 ¥ 4.5356
100+ $ 0.3438 ¥ 2.8774
500+ $ 0.2759 ¥ 2.3089
1000+ $ 0.2551 ¥ 2.1346
库存: 1929
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
