XZVGT53W-6

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 574nm 120° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 2-SMD 标准安装,贴片安装 1.6mm*800μm*280μm
供应商型号: 1497-1243-6-ND
供应商: Digi-Key
标准整包数: 1

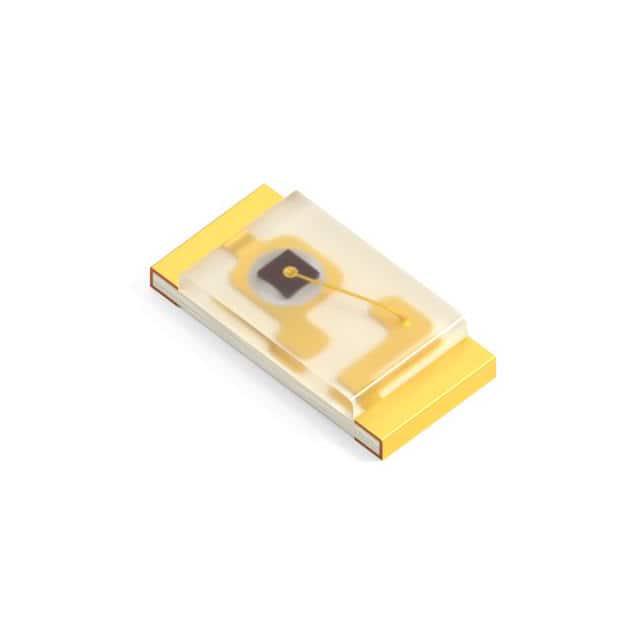

SUNLED 发光二极管 XZVGT53W-6

XZVGT53W-6概述


    产品简介


    XZVGT53W-6是一款微型表面贴装(SMD)芯片LED灯,尺寸为1.6 x 0.8 x 0.25mm(0603封装)。这款LED灯采用铝镓铟磷(AlGaInP)材料,主要用于手持产品的指示灯、LCD背光、开关及符号的平背光源,也适用于玩具类产品。它具有紧凑的尺寸和高可靠性,是市场上广泛应用的首选LED灯之一。

    技术参数


    - 封装规格:1.6 x 0.8 x 0.25mm(0603)
    - 最大反向电压 (VR):5V
    - 正向电流 (IF):30mA
    - 峰值正向电流 (iFS):150mA(1/10占空比,0.1ms脉冲宽度)
    - 功率耗散 (PD):78mW
    - 工作温度范围 (TA):-40°C 至 +85°C
    - 储存温度范围 (Tstg):-40°C 至 +85°C
    - 正向电压 (VF):典型值2.1V,最大值2.6V(IF=20mA)
    - 反向电流 (IR):最大值10µA(VR=5V)
    - 峰值发射波长 (λP):574nm
    - 主导发射波长 (λD):570nm
    - 半宽度谱线 (Δλ):15nm
    - 电容 (C):典型值15pF(VF=0V, f=1MHz)
    - 发光强度 (mcd):典型值1.5mcd(IF=20mA)

    产品特点和优势


    1. 手持产品指示灯的理想选择:由于其紧凑的尺寸和高可靠性,非常适合用于移动电话按键指示灯和背光照明。
    2. 长寿命和坚固封装:确保长期稳定的工作性能。
    3. 标准包装:每卷4000个单元,方便管理和存储。
    4. 环保认证:符合RoHS和无卤素标准。
    5. 焊接建议:推荐回流焊工艺,并提供了详细的焊接曲线图。

    应用案例和使用建议


    - 手机按键指示灯:适合用于手机按键的指示和背光,提供均匀且明亮的光线。
    - LCD背光:可作为LCD显示屏的平背光源,提升显示效果。
    - 玩具类产品:可以作为玩具内部的装饰灯,提高产品的吸引力。
    使用建议:
    - 确保电路设计能够承受最大额定电流,避免过热导致损坏。
    - 使用时注意静电防护,特别是在组装过程中,保持相对湿度在40%至60%之间以减少静电积聚。
    - 长时间使用时,建议进行适当的散热处理以延长LED的使用寿命。

    兼容性和支持


    - 兼容性:该LED灯与常见的SMD贴片工艺兼容,适用于大多数现代电子产品。
    - 支持:厂商提供详细的安装指南和技术文档,用户可通过访问官方网站获取更多技术支持。

    常见问题与解决方案


    1. 如何保护LED免受静电损害?
    - 在组装过程中保持相对湿度在40%至60%之间,并遵循ESD防护规范。
    2. 如何确定最佳的焊接温度?
    - 按照提供的焊接曲线图进行回流焊,确保温度和时间控制在推荐范围内。
    3. 如何测试LED的发光强度?
    - 使用标准的光学测量设备,在25°C条件下进行测试,确保测量结果准确。

    总结和推荐


    XZVGT53W-6微型SMD芯片LED灯以其紧凑的设计、高效的发光性能和长寿命的优势,在多个领域得到广泛应用。它不仅适用于消费电子产品,还适用于需要紧凑、可靠光源的工业设备。考虑到其广泛的适用性和优秀的性能指标,强烈推荐在需要高质量光源的应用中选用此款LED灯。

XZVGT53W-6参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 574nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 1.6mm*800μm*280μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZVGT53W-6厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZVGT53W-6数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZVGT53W-6 XZVGT53W-6数据手册

XZVGT53W-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
