XZVG55W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 574nm 120° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 1206 标准安装,贴片安装 3.2mm*1.6mm*950μm
供应商型号: 1497-1217-2-ND
供应商: Digi-Key
标准整包数: 2000
SUNLED 发光二极管 XZVG55W-1

XZVG55W-1概述


    产品简介

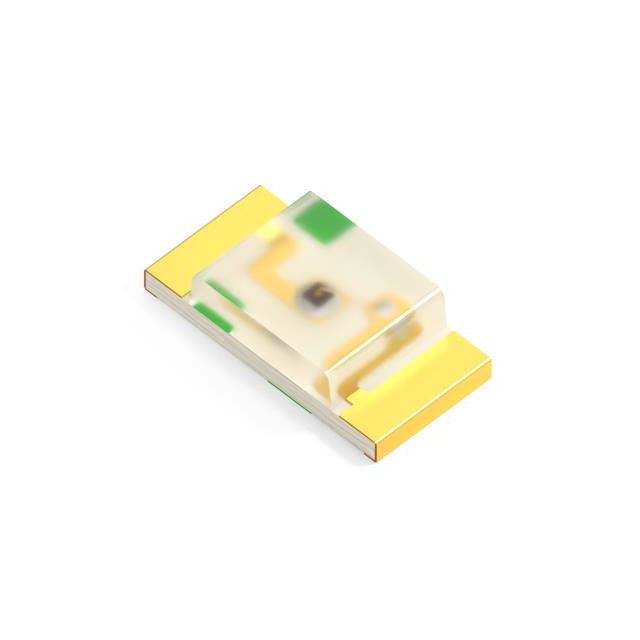

    XZVG55W-1 绿光 SMD 芯片 LED灯泡
    XZVG55W-1 是一款 3.2mm x 1.6mm 封装的表面贴装(SMD)芯片LED灯泡,适用于手持设备中的指示灯。其独特的长寿命和坚固封装使其成为高可靠性应用的理想选择。标准包装为每卷 2000 个零件,符合无卤素(RoHS)标准,满足环保要求。

    技术参数


    | 参数 | 典型值 | 最大值 |
    |
    | 反向电压(VR) 5 V |
    | 正向电流(IF) 30 mA |
    | 峰值正向电流(iFS) 150 mA |
    | 功率耗散(PD) 75 mW |
    | 工作温度(TA) | -40 ~ +85 °C |
    | 存储温度(Tstg) | -40 ~ +85 °C |
    | 正向电压(VF) | 2.1 V | 2.5 V |
    | 反向电流(IR) 10 uA |
    | 发射峰波长(λP) | 574 nm |
    | 主导发射波长(λD) | 570 nm |
    | 半峰宽波长(△λ) | 20 nm |
    | 电容(C) | 15 pF |

    产品特点和优势


    XZVG55W-1 采用先进的 AlGaInP 材料,具有优异的发光效率和长寿命,尤其适合在手持设备中作为指示灯使用。此外,其标准包装每卷2000个零件,便于批量生产和组装。其工作温度范围广,能够适应各种恶劣环境,同时符合 RoHS 标准,安全可靠。独特的单面安装设计使得装配过程更加简单高效。

    应用案例和使用建议


    应用案例:
    1. 手持设备指示灯: XZVG55W-1 适合用于智能手机、平板电脑、遥控器等设备上的指示灯,提供清晰的视觉反馈。
    2. 工业控制面板: 在需要高可靠性的工业控制面板上,XZVG55W-1 可以作为状态指示灯使用。
    使用建议:
    1. 焊接工艺: 推荐使用回流焊工艺进行焊接,具体焊接曲线如技术手册所示。
    2. 环境湿度控制: 建议在湿度 40% 到 60% 的 ESD 保护环境中进行组装,以减少静电积累。

    兼容性和支持


    XZVG55W-1 具有良好的兼容性,可与其他标准 SMD 设备一起使用。厂商提供了详细的技术支持和售后服务,包括技术文档下载和专业咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 静电放电损坏 | 使用防静电工具和设备,确保组装环境符合 ESD 标准。|
    | 焊接过程中出现空洞 | 检查焊接曲线是否正确,必要时调整焊接温度和时间。|

    总结和推荐


    总结:
    XZVG55W-1 绿光 SMD 芯片 LED 灯泡以其出色的发光效率、长寿命和高可靠性,在手持设备及工业控制面板等应用中表现出色。其先进的材料和严格的生产标准保证了产品质量和稳定性。
    推荐:
    我们强烈推荐 XZVG55W-1 作为高性能的指示灯选择,特别适用于对产品寿命和可靠性有较高要求的应用场景。

XZVG55W-1参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 574nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 3.2mm*1.6mm*950μm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZVG55W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZVG55W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZVG55W-1 XZVG55W-1数据手册

XZVG55W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
