XZDGK53W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 120° 3.3V 20mA 带平顶,矩形 透明 无色,绿色 标准安装,贴片安装 1.6mm*800μm*750μm
供应商型号: NA-XZDGK53W-1
供应商: 海外现货
标准整包数: 1

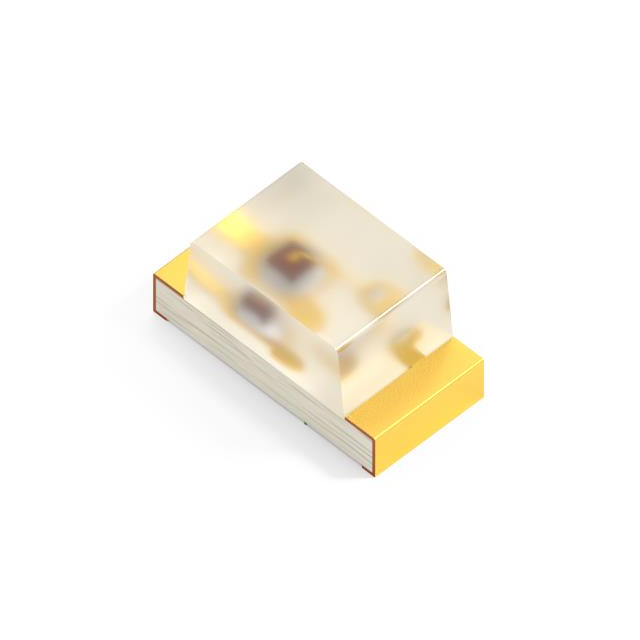

SUNLED 发光二极管 XZDGK53W-1

XZDGK53W-1概述


    产品简介

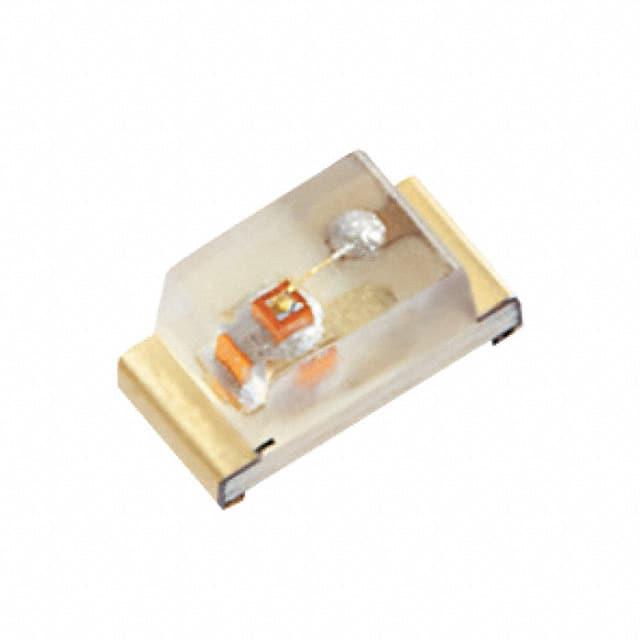

    XZDGK53W-1 系列 1.6 x 0.8mm SMD 芯片LED灯
    XZDGK53W-1 是一款小巧紧凑的表面贴装LED灯,采用InGaN(铟镓氮化物)材料制成,适用于手持设备中的指示灯。它具有标准尺寸(1.6 x 0.8mm)和水清透镜颜色,具备长寿命和坚固的封装,适用于多种工业和消费电子产品。

    技术参数


    - 封装尺寸: 1.6 x 0.8mm
    - 发光颜色: 绿色
    - 波长:
    - 峰值发射波长(λP): 515nm(典型值)
    - 主要发射波长(λD): 525nm(典型值)
    - 发光强度(IF=20mA):
    - 典型值: 130毫坎德拉 (mcd)
    - 最大值: 150毫坎德拉 (mcd)
    - 正向电压(IF=20mA):
    - 典型值: 3.3V
    - 最大值: 4.1V
    - 反向电压: 5V
    - 最大正向电流:
    - 连续: 25mA
    - 峰值(1/10占空比,0.1ms脉冲宽度): 150mA
    - 功率耗散: 102.5mW
    - 工作温度范围: -40°C ~ +85°C
    - 存储温度范围: -40°C ~ +85°C
    - 静电放电阈值(HBM模型): 450V

    产品特点和优势


    XZDGK53W-1 LED灯具有以下特点和优势:
    - 长寿命和坚固封装: 可以在极端环境中保持长时间稳定运行。
    - 标准包装: 每卷2000个LED灯,便于生产和储存。
    - 无卤素且RoHS合规: 符合环保要求,适用于各种电子产品。
    - 水清透镜颜色: 高透明度,提高光线输出效率。
    - 推荐用于手持设备指示灯: 非常适合小型手持设备的指示灯应用。

    应用案例和使用建议


    应用案例:
    - 手持设备:如智能手机、平板电脑、智能手表等设备的指示灯。
    - 消费电子产品:电视遥控器、游戏机控制台上的LED指示灯。
    使用建议:
    - 回流焊接建议: LED灯推荐使用回流焊接工艺,可以参照焊接曲线图进行操作。
    - 湿度敏感等级 (MSL): MSL等级为3,需要注意防潮处理。
    - 避免静电放电:组装时需要在防静电工作区进行,相对湿度应在40%到60%之间。

    兼容性和支持


    兼容性:
    - XZDGK53W-1 LED灯适用于标准SMD装配线,与其他常见的SMD组件兼容。
    - 可以直接安装在印制电路板(PCB)上,无需特殊工具。
    支持:
    - 用户可以访问SunLED官方网站获取更多技术文档和技术支持。
    - 产品数据表中的所有信息仅供参考,建议用户在使用前仔细阅读。

    常见问题与解决方案


    常见问题及解决方法:
    | 问题描述 | 解决方案 |

    | 静电放电导致损坏 | 在组装过程中采取防静电措施,如佩戴防静电手环或在防静电工作台上操作。 |
    | 温度过高导致故障 | 确保LED灯在额定工作温度范围内使用,并提供良好的散热条件。 |
    | 发光强度不足 | 检查正向电流是否在规定范围内,确保正确的电路设计和供电。 |

    总结和推荐


    XZDGK53W-1 LED灯凭借其长寿命、高可靠性、良好的发光效果以及标准包装设计,成为手持设备和其他小型消费电子产品的理想选择。它特别适合需要长寿命和良好指示效果的应用场景。强烈推荐在相关应用中使用此产品。
    请注意遵守所有的使用指南和安全建议,以确保最佳性能和使用寿命。

XZDGK53W-1参数

参数
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
长*宽*高 1.6mm*800μm*750μm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZDGK53W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZDGK53W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZDGK53W-1 XZDGK53W-1数据手册

XZDGK53W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1512 ¥ 1.3064
2000+ $ 0.1318 ¥ 1.1384
4000+ $ 0.1264 ¥ 1.0918
库存: 6000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 1306.4
