XZM2CRK53W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 640nm 60° 2.2V 20mA 圆形,带圆顶 透明 无色,红色 2-SMD 标准安装,贴片安装 1.6mm*800μm*950μm
供应商型号: NA-XZM2CRK53W-8
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XZM2CRK53W-8

XZM2CRK53W-8概述


    产品简介

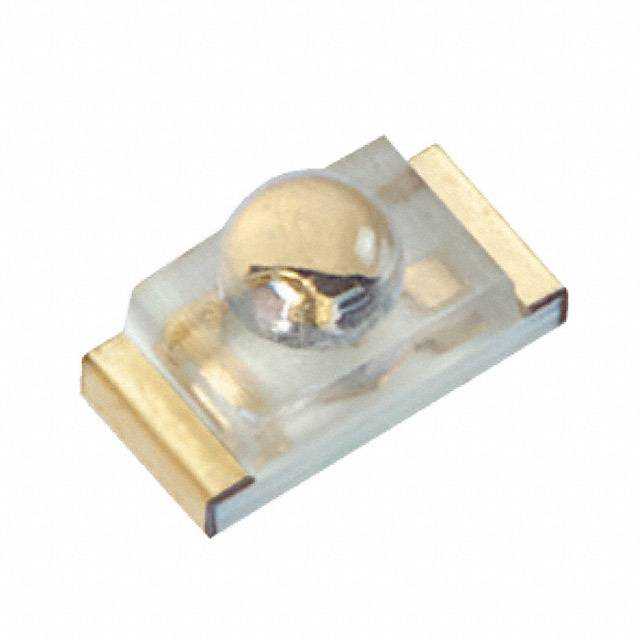

    XZM2CRK53W-8 红色表面贴装芯片LED灯
    XZM2CRK53W-8 是一款 1.6 x 0.8mm 的小型表面贴装芯片LED灯,采用 AlGaInP 发光材料制成。这种LED灯适用于手持设备上的指示灯,并具有长寿命和坚固的封装。它不仅符合RoHS标准,而且不含卤素,适合环保要求较高的应用场景。

    技术参数


    | 参数 | 单位 | 值 |
    |
    | 反向电压 | V | 5 |
    | 正向电流(连续) | mA | 30 |
    | 正向电流(峰值,1/10脉冲周期,0.1ms脉宽) | mA | 150 |
    | 功率耗散 | mW | 84 |
    | 操作温度范围 | °C | -40 ~ +85 |
    | 存储温度范围 | °C | -40 ~ +85 |
    | 正向电压(典型值,IF=20mA) | V | 2.2 |
    | 正向电压(最大值,IF=20mA) | V | 2.8 |
    | 反向电流(最大值,VR=5V) | µA | 10 |
    | 主峰波长(典型值,IF=20mA) | nm | 640 |
    | 主导峰波长(典型值,IF=20mA) | nm | 625 |
    | 光谱线半高宽度(典型值,IF=20mA) | nm | 20 |
    | 电容(典型值,VF=0V,f=1MHz) | pF | 27 |

    产品特点和优势


    1. 多功能解决方案:XZM2CRK53W-8 被称为VersoLEDs,能够满足各种应用需求,尤其适合用于手持设备的指示灯。
    2. 长寿命和坚固封装:它的设计确保了长久的工作寿命,即使在恶劣环境下也能稳定工作。
    3. 标准包装:每卷含有2,000个元件,方便生产和管理。
    4. 无卤素、RoHS认证:符合环保标准,适合现代制造要求。
    5. 湿度敏感度等级:MSL为3,表示对湿度有一定的敏感性,需要特别注意存储和处理。

    应用案例和使用建议


    XZM2CRK53W-8 的典型应用场景包括智能手机、平板电脑和其他便携式设备的指示灯。建议在焊接过程中采用回流焊工艺,并参考推荐的焊接曲线。此外,在组装过程中应注意保持适当的相对湿度(40%-60%),以减少静电积累。
    使用建议:
    1. 在焊接前检查并确保正确的焊接温度曲线。
    2. 使用防静电工具和环境,以防止静电损坏。
    3. 在储存时应存放在干燥的环境中,并避免高温和潮湿。

    兼容性和支持


    XZM2CRK53W-8 适用于广泛的电路板设计,并且由于其小型尺寸和标准化包装,易于集成到现有设计中。制造商提供详尽的技术支持和文档资源,包括焊接指南和技术说明。

    常见问题与解决方案


    1. 问题:如何确保正确的焊接温度曲线?
    - 解决方案:参照提供的焊接曲线图进行设置,确保回流焊机设定在推荐范围内。

    2. 问题:如何避免静电损坏?
    - 解决方案:使用防静电腕带,并在处理LED之前接地。确保工作台面也具备防静电功能。

    总结和推荐


    XZM2CRK53W-8是一款高性能的小型表面贴装LED灯,适用于多种手持设备的指示灯应用。其长寿命、坚固的封装、环保特性以及优秀的电气性能使其在市场上具有显著的竞争优势。强烈推荐此产品用于需要可靠指示灯的应用场景。

XZM2CRK53W-8参数

参数
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 640nm
测试电流 20mA
显示颜色 无色,红色
视角 60°
透镜类型 透明
长*宽*高 1.6mm*800μm*950μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRK53W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRK53W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CRK53W-8 XZM2CRK53W-8数据手册

XZM2CRK53W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
