XLUG34D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 568nm 60° 2V 10mA 圆形,带圆顶 扩散 绿色 标准安装,通孔安装 5mm(高度)
供应商型号: 1497-1490-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 发光二极管 XLUG34D

XLUG34D概述


    产品简介

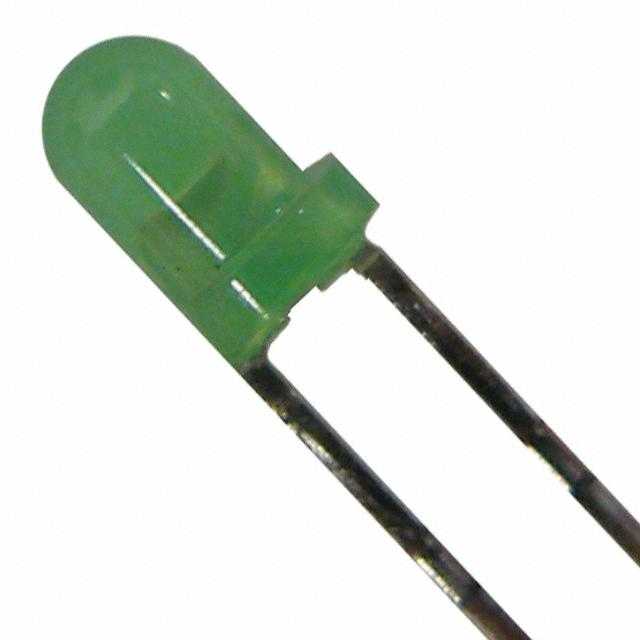

    XLUG34D 是一款径向引脚(Through Hole)封装的固体状态灯(Solid State Lamp),型号为T-1 (3mm)。这种绿色LED(GaP材料)具有低功耗、可靠且坚固的特点,适用于多种电子应用场合。它的主要功能是提供稳定的光输出,在广泛的电流和温度范围内保持一致的性能。XLUG34D 常用于指示灯、信号灯及各类消费电子产品中的照明组件。

    技术参数


    - 外形尺寸: 径向引脚封装,直径为3毫米。
    - 功率消耗: 逆向电压5V,正向电流25mA(脉冲情况下最大可达140mA)。
    - 正向电压: 正向电压典型值为2.0V,最大值为2.4V。
    - 反向电流: 反向电流最大值为10μA。
    - 峰值发射波长: 565纳米(典型值)。
    - 主峰发射波长: 568纳米(典型值)。
    - 光谱线半高宽: 30纳米(典型值)。
    - 电容: 典型值为15pF。
    - 光通量: 以10mA电流驱动时,典型发光强度为标准值。

    产品特点和优势


    - 可靠性与耐用性: 经过测试,确保在广泛的电流和温度条件下依然能够稳定工作。
    - 低功耗: 在保证亮度的同时,降低了整体功耗。
    - 易于集成: 绿色GaP材料制成,采用径向引脚设计,便于安装和使用。
    - 环保标准: 符合RoHS(有害物质限制指令)标准,适用于需要符合国际环保标准的产品中。
    - 定制能力: 提供特殊分选服务,如按正向电压、发光强度/光通量、波长进行分选,允许用户根据需求定制。

    应用案例和使用建议


    - 指示灯: 广泛应用于各种电子设备中作为指示灯使用,例如电源开关指示灯。
    - 家电控制面板: 可作为家电产品上的状态指示灯,提供清晰的视觉反馈。
    - 消费电子产品: 如手表、游戏机等,用于显示工作状态或者装饰效果。
    - 户外信号灯: 能够承受一定的环境温度变化,适合户外信号指示灯的应用。
    使用建议:在组装过程中,应注意相对湿度保持在40%-60%,以减少静电积累。对于需要特定性能参数(如正向电压、发光强度或波长)的项目,可以利用其提供的分选服务,确保符合具体要求。

    兼容性和支持


    XLUG34D 设计与标准电子设备的接口相匹配,便于与其他元器件无缝连接。SunLED公司为其产品提供了全面的技术支持和服务,包括在线技术文档和客户服务热线,用户可以访问 https://www.SunLEDusa.com/TechnicalNotes.asp 获取最新的技术信息和支持。

    常见问题与解决方案


    - 问题1: 如何检查LED的发光强度?
    - 解决办法: 使用专业仪器测量,或参考技术手册中的参考数据,确保其符合预期的标准值。
    - 问题2: 如何防止在组装过程中产生静电?
    - 解决办法: 保持适当的环境湿度,并使用防静电工具和设备进行操作。
    - 问题3: 如何选择合适的LED电流驱动?
    - 解决办法: 根据LED的数据手册,确定最大允许的工作电流,并在此范围内选择最合适的驱动电流。

    总结和推荐


    XLUG34D 绿色固体状态灯以其可靠性和耐用性成为众多应用的理想选择。它在低温和高温环境下都能保持稳定的性能表现,特别是在电流范围内的表现尤为出色。总体来说,这款产品在低功耗、发光强度、兼容性和使用寿命方面均表现出色,非常适合作为指示灯、信号灯和消费电子产品中的照明组件。强烈推荐给需要这类组件的设计师和工程师们。

XLUG34D参数

参数
透镜形状 圆形,带圆顶
波长 568nm
测试电流 10mA
显示颜色 绿色
视角 60°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 5mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装,袋装

XLUG34D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUG34D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUG34D XLUG34D数据手册

XLUG34D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1771 ¥ 1.4965
100+ $ 0.1159 ¥ 0.9792
500+ $ 0.0929 ¥ 0.7852
1000+ $ 0.0822 ¥ 0.6875
2000+ $ 0.0759 ¥ 0.6352
5000+ $ 0.069 ¥ 0.5777
10000+ $ 0.0647 ¥ 0.5418
25000+ $ 0.06 ¥ 0.5025
库存: 6427
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
