XZMYK68W-2

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 590nm 120° 2V 20mA 带平顶,矩形 透明 无色,黄色 0402 标准安装,贴片安装 1mm*500μm*600μm
供应商型号: NA-XZMYK68W-2
供应商: 海外现货
标准整包数: 1

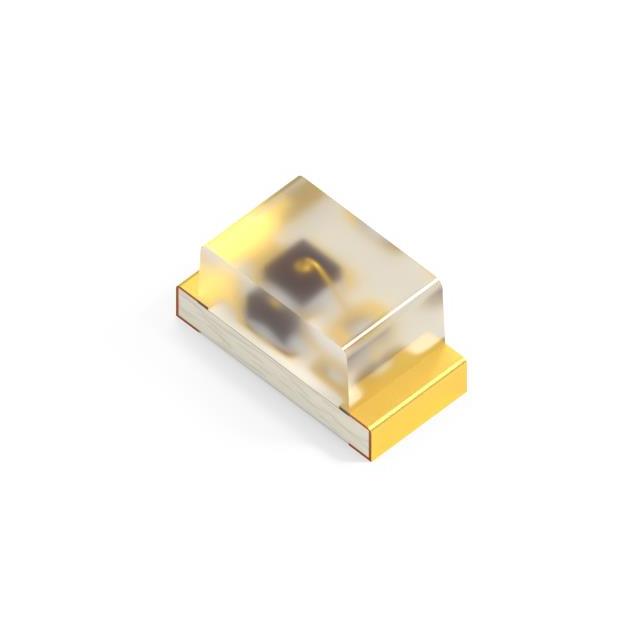

SUNLED 发光二极管 XZMYK68W-2

XZMYK68W-2概述


    产品简介

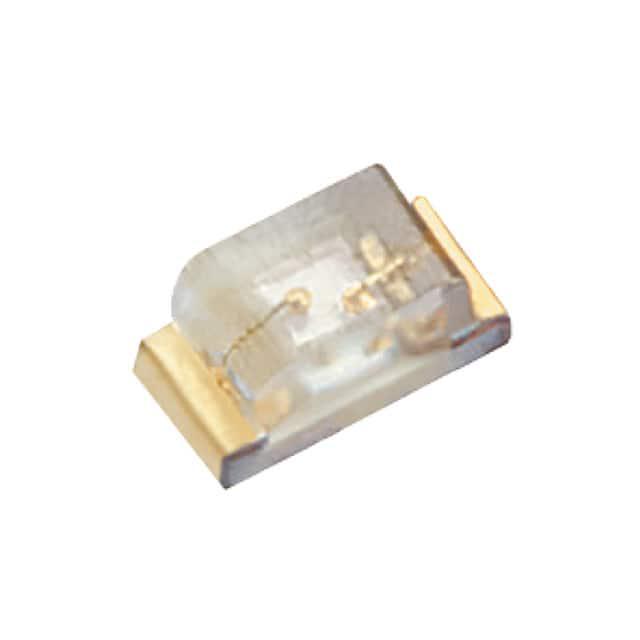

    XZMYK68W-2 是一款微型表面贴装(SMD)芯片LED灯,尺寸仅为 1.0 x 0.5mm。这种小型化设计使其成为手持设备指示灯的理想选择。该产品采用铝镓铟磷材料(AlGaInP),具有黄色发光二极管的特点。适用于各种便携式电子产品、消费类设备和工业仪器等领域。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 1.0 x 0.5mm |
    | 发光颜色 | 黄色 |
    | 发光材料 | 铝镓铟磷 (AlGaInP) |
    | 逆向电压 (VR) | 5V |
    | 正向电流 (IF) | 30 mA |
    | 脉冲峰值正向电流 (iFS) | 175 mA |
    | 功率耗散 (PD) | 75 mW |
    | 工作温度范围 (TA) | -40 ~ +85 °C |
    | 存储温度范围 (Tstg) | -40 ~ +85 °C |
    | 正向电压(典型值) | 2.0 V |
    | 正向电压(最大值) | 2.5 V |
    | 反向电流(最大值) | 10 µA |
    | 主波长(典型值) | 590 nm |
    | 波长半峰全宽 (△λ) | 20 nm |
    | 电容(典型值) | 20 pF |
    | 光通量(20mA时) | 120° |

    产品特点和优势


    XZMYK68W-2 拥有以下几个独特的优势:
    - 长寿命和坚固的封装:适合长期使用且不易损坏。
    - 标准包装:每卷2000个,方便批量采购和管理。
    - 无卤素且符合RoHS标准:绿色环保,满足环保要求。
    - 推荐回流焊接:提供具体的焊接轮廓指导,确保焊接质量。

    应用案例和使用建议


    XZMYK68W-2 广泛应用于各种手持设备的指示灯,如手机、平板电脑和其他便携式电子产品。为确保最佳性能和使用寿命,建议遵循以下使用建议:
    - 在相对湿度为40%至60%的环境中进行静电保护操作,以减少组装过程中的静电积累。
    - 使用推荐的焊接轮廓进行回流焊,确保焊接质量。
    - 根据需要对产品的正向电压、光通量或波长进行分选,确保一致性。

    兼容性和支持


    XZMYK68W-2 与大多数通用电子设备和电路板兼容。制造商提供了详细的文档和技术支持,用户可以通过官方网站获取更多的技术说明和资料。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 正向电流异常 | 确认电路连接是否正确,检查电源和负载。 |
    | 光通量不足 | 检查焊接质量和LED是否安装到位。 |
    | 逆向电压损坏 | 验证驱动电路设计,确保不会超过额定值。 |

    总结和推荐


    XZMYK68W-2 是一款高效、耐用的小型表面贴装LED灯,适用于各种便携式电子产品的指示灯。其具备长寿命、高可靠性和绿色环保的特点,非常适合用于手持设备、消费电子和工业仪器中。鉴于其优秀的性能和可靠性,强烈推荐在相关应用中使用这款产品。

XZMYK68W-2参数

参数
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 120°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XZMYK68W-2厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMYK68W-2数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMYK68W-2 XZMYK68W-2数据手册

XZMYK68W-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0616 ¥ 0.5319
12000+ $ 0.0594 ¥ 0.5132
库存: 4000
起订量: 2069 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1063.8
