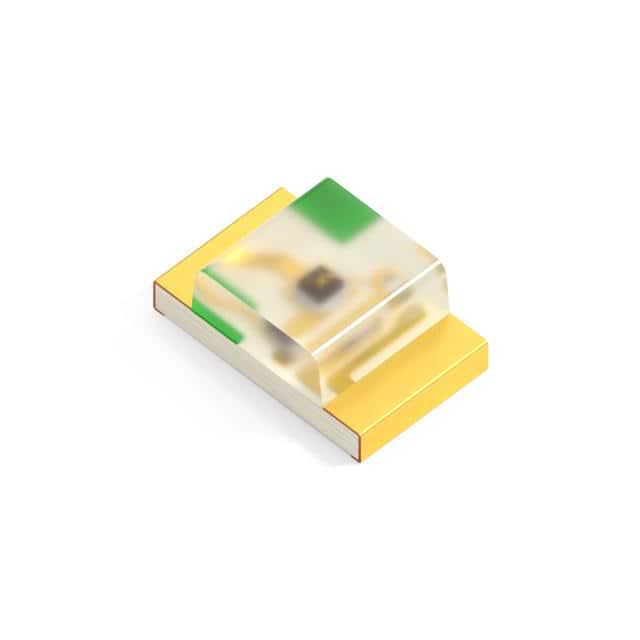

XZCBD54W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 465nm 120° 3.3V 20mA 带平顶,矩形 透明 无色,蓝色 标准安装,贴片安装 2mm*1.25mm*750μm
供应商型号: NA-XZCBD54W-1
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XZCBD54W-1

XZCBD54W-1概述

    # XZCBD54W-1 2.0x1.25mm SMD CHIP LED LAMP 技术手册

    产品简介


    XZCBD54W-1 是一款小型表面贴装(SMD)芯片LED灯珠,具有标准的2.0x1.25mm尺寸。这种LED灯珠非常适合手持设备的指示灯用途,具有长寿命和坚固的封装。此外,它符合RoHS标准,并且采用标准包装方式(每卷2000个)。XZCBD54W-1的主要特征使其成为广泛电子设备的理想选择,特别适用于需要可靠指示和长寿命的应用场合。

    技术参数


    以下是XZCBD54W-1的技术规格、性能参数、电气特性和工作环境的具体信息:
    | 参数名称 | 单位 | 典型值 | 最大值 |
    ||
    | 反向电压(VR) | V | - | 5 |
    | 正向电流(IF) | mA | 20 | 30 |
    | 脉冲正向电流(iFS) | mA | - | 150 |
    | 功率耗散(PD) | mW | - | 120 |
    | 工作温度(TA) | ℃ | -40 ~ +85 | - |
    | 存储温度(Tstg) | ℃ | -40 ~ +85 | - |
    | 峰值波长发射(λP) | nm | 460 | - |
    | 主导发射波长(λD) | nm | 465 | - |
    | 波长半高全宽(△λ) | nm | 25 | - |
    | 容量(C) | pF | 100 | - |
    | 正向电压(VF) | V | 3.3 | 4 |
    | 反向电流(IR) | µA | - | 50 |

    产品特点和优势


    1. 长寿命和坚固的封装:XZCBD54W-1采用了坚固耐用的设计,能够承受严苛的工作条件,这使得它非常适合用于长期稳定工作的手持设备。
    2. 适用于指示灯:其设计旨在满足指示灯的需求,具备低功耗和高光效的特点。
    3. 兼容RoHS标准:确保产品在环保方面也达到了高标准,适用于国际市场。
    4. 标准包装:每个包装包含2000个灯珠,便于大批量生产和组装。

    应用案例和使用建议


    应用案例
    XZCBD54W-1常用于手持设备中的指示灯,如智能手机、平板电脑和GPS导航仪。这些应用场合要求灯珠在紧凑的空间内表现出色,并且具备长期稳定的性能。
    使用建议
    1. 回流焊接工艺:建议使用回流焊接技术进行安装,以确保良好的焊点质量。
    2. 环境湿度控制:在无静电环境中,相对湿度应在40%至60%之间,以减少静电积累。
    3. 光源方向一致性:根据LED的特性,建议在装配时确保所有LED的发光方向一致,以获得最佳效果。

    兼容性和支持


    XZCBD54W-1 与其他标准的SMD器件兼容,可以方便地与其他电路组件配合使用。SunLED公司提供详细的技术文档和支持服务,包括相关的技术说明和产品更新通知。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯珠不亮 | 检查正负极连接是否正确,确认焊接质量 |
    | 发光强度不均匀 | 检查光源方向一致性,确认无损坏灯珠 |
    | 存储期间灯珠出现故障 | 确保存储环境符合规定,检查存储时间|

    总结和推荐


    XZCBD54W-1 在指示灯应用中表现优异,具有坚固耐用、长寿命、符合RoHS标准和适合大批量生产的优势。对于需要可靠指示灯的电子设备,这款LED是一个非常不错的选择。强烈推荐使用这款产品以获得最佳性能和可靠性。

XZCBD54W-1参数

参数
显示颜色 无色,蓝色
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 465nm
测试电流 20mA
长*宽*高 2mm*1.25mm*750μm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZCBD54W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZCBD54W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZCBD54W-1 XZCBD54W-1数据手册

XZCBD54W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0972 ¥ 0.8398
2000+ $ 0.0907 ¥ 0.7838
4000+ $ 0.0864 ¥ 0.7465
库存: 2000
起订量: 1310 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 839.8
