XZMYK53W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 590nm 120° 2V 20mA 带平顶,矩形 透明 无色,黄色 0603 标准安装,贴片安装 1.6mm*800μm*750μm
供应商型号: 1497-1191-2-ND
供应商: Digi-Key
标准整包数: 2000

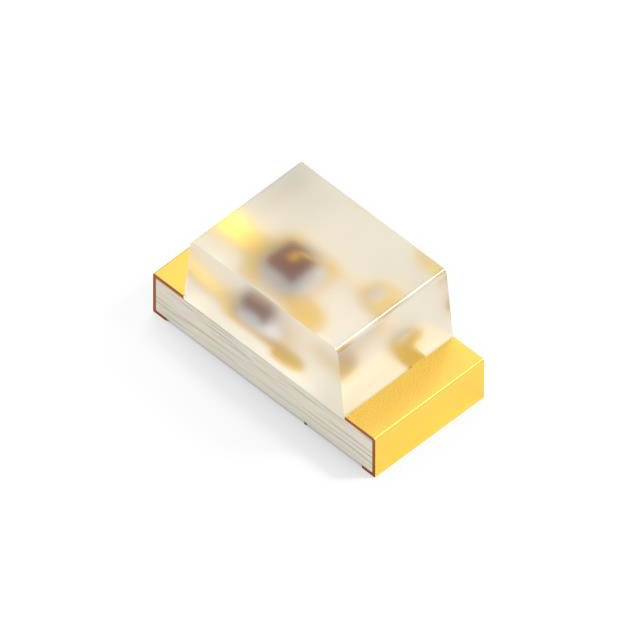

SUNLED 发光二极管 XZMYK53W-1

XZMYK53W-1概述


    产品简介

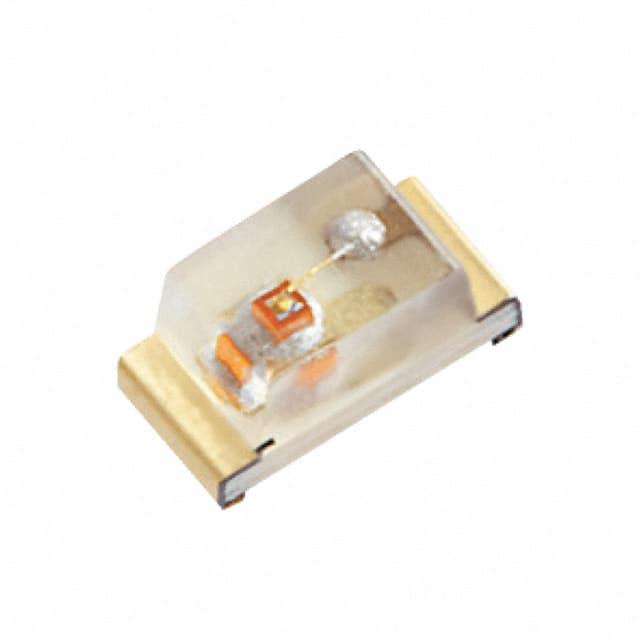

    本手册描述的是型号为XZMYK53W-1的1.6×0.8毫米表面贴装芯片LED灯(SMD CHIP LED LAMP)。此LED灯主要用于手持设备上的指示灯,具备长寿命和坚固的封装结构。标准包装包含2,000个LED灯/盘,适用于手部操作设备中,满足严格的电气和环境标准。它符合RoHS标准,并且具有出色的可靠性和稳定性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 反向电压VR | 5 | V |
    | 正向电流IF | 30 | mA |
    | 脉冲宽度0.1毫秒峰值正向电流 | 175 | mA |
    | 功率耗散PD | 75 | mW |
    | 工作温度TA | -40 ~ +85 | °C |
    | 存储温度Tstg | -40 ~ +85 | °C |
    | 典型正向电压VF(IF=20mA) | 2 | V |
    | 最大正向电压VF(IF=20mA) | 2.5 | V |
    | 最大反向电流IR(VR=5V) | 10 | μA |
    | 主峰发射波长λP(IF=20mA) | 590 | nm |
    | 主导发射波长λD(IF=20mA) | 590 | nm |
    | 谱线半高宽△λ(IF=20mA) | 20 | nm |
    | 容量C(VF=0V,f=1MHz) | 20 | pF |
    | 视角2θ1/2(min. typ.) | 120° | ° |

    产品特点和优势


    - 适用广泛:专为手持设备的指示灯设计,特别适合需要长时间稳定工作的应用场景。
    - 长寿命和可靠性:采用先进的封装技术,确保长期的使用稳定性和高可靠性。
    - 严格的工业标准:符合RoHS标准,确保安全无害,适合广泛的电子制造应用。
    - 快速识别:黄色光谱设计,易于被使用者识别。

    应用案例和使用建议


    根据手册中的应用信息,这款LED灯主要应用于手持设备上作为指示灯使用。建议使用时按照制造商推荐的回流焊接工艺进行安装,并参考提供的焊接曲线。对于特殊需求,如基于正向电压、发光强度或波长的分拣,通常的精度分别为±1nm、±15% 和±0.1V。

    兼容性和支持


    这款1.6×0.8毫米SMD CHIP LED LAMP兼容多种焊接工艺,并支持特定条件下的分拣要求。制造商提供相应的技术支持,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. Q: 产品的工作温度范围是多少?
    - A: 产品的额定工作温度范围是-40°C到+85°C,确保在不同环境下都能正常运行。
    2. Q: 如何处理静电敏感器件?
    - A: 在ESD保护区域推荐相对湿度保持在40%-60%,以减少组装过程中的静电积累。详细指南可参考JEDEC/JESD625-A和JEDEC/J-STD-033。

    总结和推荐


    综上所述,XZMYK53W-1 LED灯在小型化手持设备的应用中表现出色,其特点和优势使其成为此类应用的理想选择。它不仅提供了出色的稳定性和可靠性,还满足了广泛的工业标准,使其在市场上具有较强的竞争力。因此,强烈推荐这款LED灯用于各种手持设备指示灯的应用场合。

XZMYK53W-1参数

参数
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 120°
透镜类型 透明
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZMYK53W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMYK53W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMYK53W-1 XZMYK53W-1数据手册

XZMYK53W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
