首页  >  产品百科  >  XZCBD53W-8

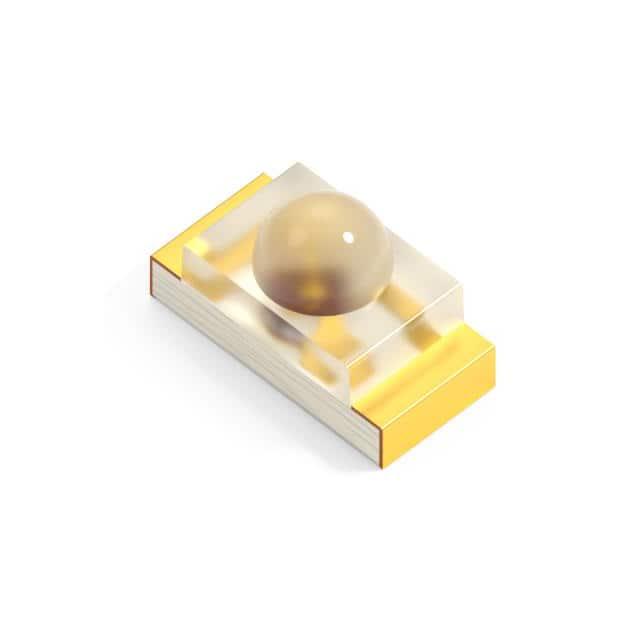

XZCBD53W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 470nm 40° 3.3V 20mA 圆形,带圆顶 透明 无色,蓝色 标准安装,贴片安装 1.6mm*800μm*950μm
供应商型号: 1497-1117-2-ND
供应商: Digi-Key
标准整包数: 2000

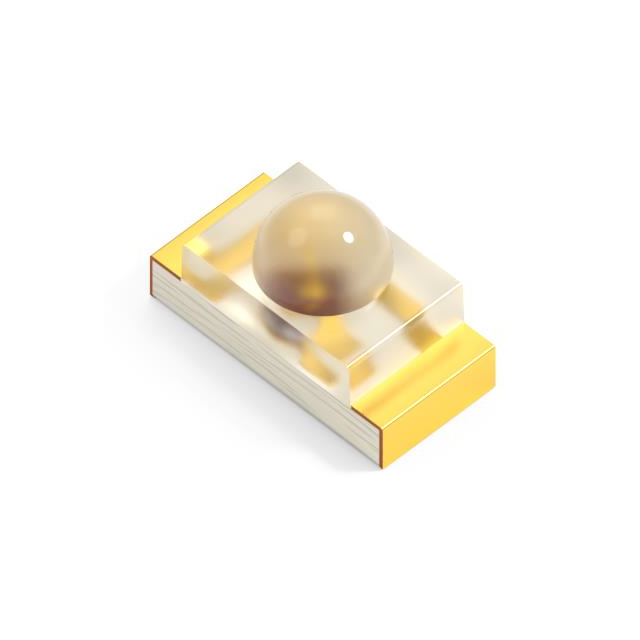

SUNLED 发光二极管 XZCBD53W-8

XZCBD53W-8概述

    XZCBD53W-8 SMD CHIP LED 灯技术手册解析

    1. 产品简介


    XZCBD53W-8 是一款表面贴装(SMD)芯片灯,尺寸为1.6mm x 0.8mm。该LED灯主要用于手持设备上的指示灯,具有长寿命和坚固的封装设计。标准包装数量为每卷2000个。此外,它符合RoHS标准,且具有三级湿度敏感等级(MSL 3),意味着在正常条件下储存和操作时需要特别注意防潮处理。

    2. 技术参数


    - 电气特性:
    - 正向电压 (IF=20mA):典型值3.3V,最大值4V
    - 反向电流 (VR=5V):最大值50μA
    - 峰值正向电流 (1/10脉冲周期,0.1ms脉宽):最大值150mA
    - 正向电流 (IF=30mA)
    - 功率耗散:120mW
    - 反向电压:5V
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 静电放电阈值(HBM):250V
    - 光学特性:
    - 峰值发射波长 (IF=20mA):典型值460nm
    - 主导发射波长 (IF=20mA):典型值465nm
    - 光谱线半峰全宽 (IF=20mA):典型值25nm
    - 亮度强度 (IF=20mA):最小值198mcd

    3. 产品特点和优势


    - 理想的应用场景:适用于手持设备中的指示灯。
    - 高可靠性:具备长寿命和坚固的封装设计,适合长期使用。
    - 符合RoHS标准:确保环保要求。
    - 严格的防潮等级:需在适当环境下储存和操作。

    4. 应用案例和使用建议


    - 应用案例:适用于手机、平板电脑、便携式医疗设备等多种手持设备。
    - 使用建议:在组装过程中,建议相对湿度保持在40%-60%,以减少静电积累。

    5. 兼容性和支持


    - 兼容性:适用于大多数表面贴装工艺。
    - 支持:厂家提供详细的安装指南和相关技术支持。

    6. 常见问题与解决方案


    - 问题一:在焊接过程中出现脱焊。
    - 解决方案:严格按照推荐的回流焊接曲线进行操作,确保焊接温度均匀分布。

    - 问题二:指示灯不亮。
    - 解决方案:检查电路连接,确认电流和电压符合规定值。

    7. 总结和推荐


    XZCBD53W-8是一款非常适合用于手持设备指示灯的表面贴装LED灯。它的主要优点包括长寿命、符合RoHS标准以及严格的工作环境要求。尽管使用时需要注意防潮和正确的焊接方法,但通过遵循制造商提供的详细指南,用户可以轻松地实现其高性能。因此,强烈推荐此产品用于各种手持设备的指示灯应用。
    这篇文章详细介绍了XZCBD53W-8 LED灯的主要特性、应用和使用注意事项,旨在帮助读者更好地理解和使用该产品。

XZCBD53W-8参数

参数
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 40°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
长*宽*高 1.6mm*800μm*950μm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZCBD53W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZCBD53W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZCBD53W-8 XZCBD53W-8数据手册

XZCBD53W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1204 ¥ 1.0079
4000+ $ 0.113 ¥ 0.9459
6000+ $ 0.1092 ¥ 0.914
10000+ $ 0.1049 ¥ 0.8782
14000+ $ 0.1024 ¥ 0.8568
20000+ $ 0.1001 ¥ 0.8377
库存: 34000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2015.8
