XZM2CRKM2DG55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm(绿色),625nm(红色) 30° 3.2V,2.2V 20mA 圆形,带圆顶 透明 无色,红色,绿色 4-SMD 贴片安装 3.2mm*1.6mm*2mm
供应商型号: NA-XZM2CRKM2DG55W-8
供应商: 海外现货
标准整包数: 1

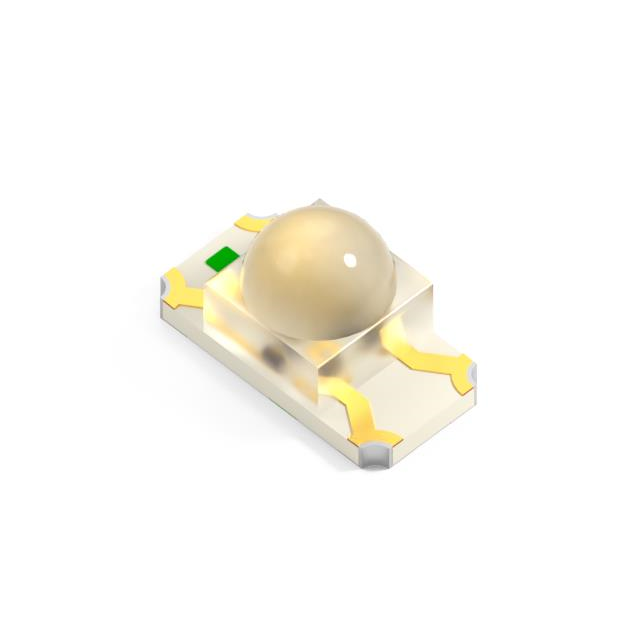

SUNLED 发光二极管 XZM2CRKM2DG55W-8

XZM2CRKM2DG55W-8概述

    XZM2CRKM2DG55W-8 SMD CHIP LED LAMP 技术手册解析

    产品简介


    XZM2CRKM2DG55W-8 是一款适用于手持设备指示灯的小型表面贴装(SMD)芯片LED灯。该产品具有长寿命和坚固耐用的特点,广泛应用于各种消费电子产品、工业控制设备和其他手持设备中。

    技术参数


    | 参数 | 红色 | 绿色 |
    |
    | 封装尺寸 | 3.2x1.6mm | 3.2x1.6mm |
    | 发光材料 | AlGaInP | InGaN |
    | 峰值波长(典型值) | 640nm (红) | 520nm (绿) |
    | 主导波长(典型值) | 625nm (红) | 525nm (绿) |
    | 正向电压(典型值) | 2.2V (红) | 3.2V (绿) |
    | 正向电压(最大值) | 2.8V (红) | 4.0V (绿) |
    | 反向电流(最大值) | 10μA (红) | 50μA (绿) |
    | 光谱线全宽半高(典型值)| 20nm (红) | 35nm (绿) |
    | 电容(典型值) | 27pF (红) | 100pF (绿) |

    产品特点和优势


    - 长寿命和坚固耐用:设计用于长期稳定运行,具有良好的机械强度和耐久性。
    - 标准包装:每卷包含2,000个LED灯,方便存储和运输。
    - 环保标准:符合RoHS标准,确保产品对环境友好。
    - 静电防护:处理时需注意防静电措施,建议湿度在40%-60%之间以减少静电积累。

    应用案例和使用建议


    应用案例:
    - 手持设备如智能手机、平板电脑、遥控器等的指示灯。
    - 工业控制系统中的状态指示灯。
    使用建议:
    - 为延长LED的使用寿命,建议操作温度在-40°C至+85°C范围内。
    - 在组装过程中,特别是在焊接时,需注意防静电措施,如保持相对湿度在40%-60%之间。

    兼容性和支持


    - 兼容性:该LED灯具有良好的电气兼容性,可与市场上大多数SMD封装的设备兼容。
    - 技术支持:制造商提供详细的技术文档和在线技术支持,可通过官网获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯无法正常点亮 | 检查正负极连接是否正确 |
    | 发光亮度不足 | 调整电流至额定值20mA |
    | 发热严重 | 确保散热良好,避免过载 |

    总结和推荐


    XZM2CRKM2DG55W-8 SMD CHIP LED LAMP 是一款专为手持设备设计的高品质LED灯,具备出色的性能和稳定性。其长寿命和坚固耐用的特点使其成为众多应用的理想选择。无论是工业还是消费电子领域,这款产品都能满足用户的需求。强烈推荐在需要可靠指示灯的项目中使用此产品。

XZM2CRKM2DG55W-8参数

参数
测试电流 20mA
显示颜色 无色,红色,绿色
视角 30°
透镜类型 透明
Vf-正向电压 3.2V,2.2V
透镜形状 圆形,带圆顶
波长 525nm(绿色),625nm(红色)
长*宽*高 3.2mm*1.6mm*2mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRKM2DG55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRKM2DG55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CRKM2DG55W-8 XZM2CRKM2DG55W-8数据手册

XZM2CRKM2DG55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4212 ¥ 3.6392
2000+ $ 0.3845 ¥ 3.3219
12000+ $ 0.3672 ¥ 3.1726
库存: 2000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 3639.2
