XLUY11D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 590nm 40° 1.95V 10mA 圆形,带圆顶 散射 黄色 通孔安装 4.6mm(高度)
供应商型号: 1497-1032-ND
供应商: Digi-Key
标准整包数: 1

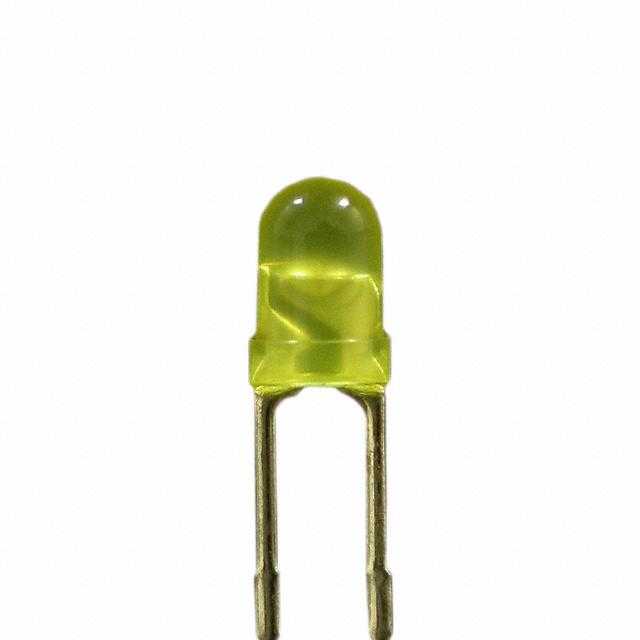

SUNLED 发光二极管 XLUY11D

XLUY11D概述

    XLUY11D T-1 (3mm) 固态灯:技术手册解读
    本文将对XLUY11D型号的T-1(3mm)固态灯进行全面解读,涵盖产品特点、技术参数、应用案例、兼容性等方面,为工程师和技术人员提供详尽的技术参考。

    1. 产品简介


    产品类型:T-1 (3mm) 固态灯
    主要功能:适用于需要稳定光照的应用场景,如指示灯、信号灯等
    应用领域:工业控制、汽车电子、智能家居、消费电子产品等

    2. 技术参数


    - 封装类型:径向/通孔封装
    - 可靠性:可靠且坚固
    - 功率消耗:低功耗设计
    - 包装方式:带卷盘包装
    - 环保认证:符合RoHS标准
    电气特性:
    - 反向电压(VR):5V
    - 正向电流(IF):30mA
    - 峰值正向电流(iFS):140mA(1/10脉冲宽度,0.1ms)
    - 功耗(PD):75mW
    - 工作温度(TA):-40°C至+85°C
    - 存储温度(Tstg):-40°C至+85°C
    - 焊接温度:引脚焊接温度最高可达260°C(2mm下方3秒,5mm下方5秒)
    光谱特性:
    - 正向电压(典型值)(VF):1.95V(IF=10mA)
    - 正向电压(最大值)(VF):2.4V(IF=10mA)
    - 反向电流(最大值)(IR):10uA(VR=5V)
    - 峰值发射波长(λP):590nm(IF=10mA)
    - 主发射波长(λD):588nm(IF=10mA)
    - 光谱线半宽(△λ):35nm(IF=10mA)
    - 电容(典型值)(C):20pF(VF=0V, f=1MHz)
    发光特性:
    - 发光强度(典型值):50mcd(IF=10mA)
    - 视角(2θ1/2):50°(最小值)

    3. 产品特点和优势


    - 可靠且坚固:经过严格测试,确保长期稳定运行。
    - 低功耗设计:有效降低能耗,延长使用寿命。
    - 适用范围广:适合多种应用场景,如指示灯、信号灯等。
    - 环保合规:符合RoHS标准,确保无有害物质。

    4. 应用案例和使用建议


    - 应用场景:作为指示灯、信号灯,广泛应用于工业控制、汽车电子、智能家居等领域。
    - 使用建议:确保工作环境温度在-40°C至+85°C范围内,避免长时间高电流运行以防止过热。

    5. 兼容性和支持


    - 兼容性:可以与其他常见的电子元器件配套使用,兼容大多数电路板设计。
    - 技术支持:SunLED提供详细的技术文档和应用指南,如有需要可咨询SunLED代表。

    6. 常见问题与解决方案


    - 问题1:发光强度不足
    解决方法:检查正向电流是否在规定范围内,必要时更换新的LED。
    - 问题2:灯不亮
    解决方法:确认接线是否正确,检查电源电压是否匹配。

    7. 总结和推荐


    总结:
    XLUY11D型号的T-1(3mm)固态灯具备出色的可靠性和稳定性,广泛适用于各类照明需求,尤其是工业控制和汽车电子领域。
    推荐:
    对于需要稳定光照的应用场合,强烈推荐使用此款产品。其低功耗、坚固耐用的特点使其成为理想的照明解决方案。

XLUY11D参数

参数
视角 40°
透镜类型 散射
Vf-正向电压 1.95V
透镜形状 圆形,带圆顶
波长 590nm
测试电流 10mA
显示颜色 黄色
长*宽*高 4.6mm(高度)
安装方式 通孔安装
零件状态 在售

XLUY11D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUY11D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUY11D XLUY11D数据手册

XLUY11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2875 ¥ 2.4294
10+ $ 0.1921 ¥ 1.6228
100+ $ 0.1266 ¥ 1.0696
500+ $ 0.1017 ¥ 0.8597
1000+ $ 0.0901 ¥ 0.7536
2000+ $ 0.0833 ¥ 0.6972
5000+ $ 0.0759 ¥ 0.6353
10000+ $ 0.0713 ¥ 0.5965
25000+ $ 0.0662 ¥ 0.5541
库存: 3049
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.42
直接购买
加入购物车
