XNK1LUG147D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 565nm 40° 圆形,带圆顶 扩散,有色 绿色 通孔安装
供应商型号: NA-XNK1LUG147D
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XNK1LUG147D

XNK1LUG147D概述


    产品简介

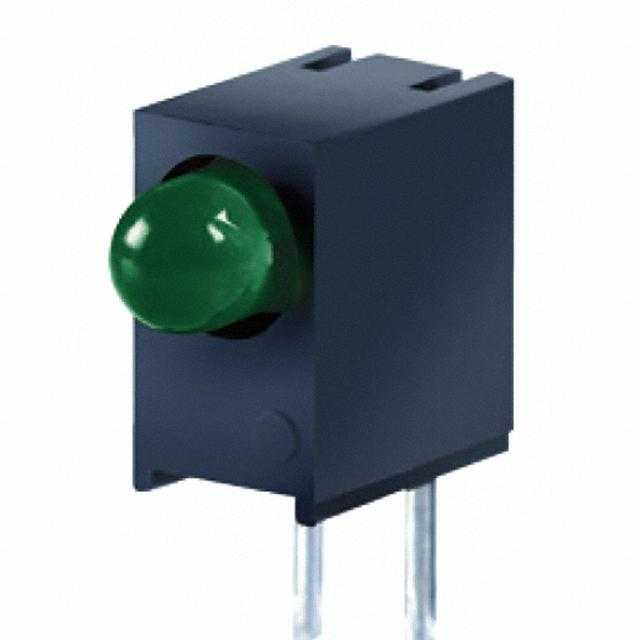

    XNK1LUG147D 3毫米直角LED指示灯是一款由SunLED公司生产的高性能LED指示灯。该产品主要采用66尼龙材料制成的外壳,具备黑色外罩以提供更好的对比度。这款指示灯具有高可靠性和坚固耐用的特点,符合RoHS标准,适用于各种工业和消费电子产品中。

    技术参数


    - 外观与结构:
    - 材料:Type 66尼龙(符合UL 94V-0等级)
    - 颜色:绿色
    - 尺寸:标准T-1 (3mm) 直角封装
    - 电气特性:
    - 反向电压(VR):5V
    - 正向电流(IF):最大25mA
    - 脉冲峰值电流(iFS):140mA(1/10脉冲宽度,0.1毫秒)
    - 功率耗散(PD):62.5mW
    - 工作温度范围(TA):-40℃ 至 +85℃
    - 存储温度范围(Tstg):-40℃ 至 +85℃
    - 光学特性:
    - 正向电压(VF):典型值为2V,最大值为2.5V(IF=10mA)
    - 反向电流(IR):最大10μA(VR=5V)
    - 峰值发射波长(λP):565nm(CIE127-2007标准)
    - 主导发射波长(λD):568nm(CIE127-2007标准)
    - 光谱线半宽(△λ):30nm(IF=10mA)
    - 发光特性:
    - 最小视场角(2θ1/2):40°
    - 发光强度(IF=10mA):根据CIE127-2007标准测量

    产品特点和优势


    XNK1LUG147D 3毫米直角LED指示灯具备多种显著优势,使其在众多同类产品中脱颖而出:
    - 可靠性与坚固性:这款LED指示灯采用了耐用的Type 66尼龙材料,符合UL 94V-0标准,确保在严苛环境下的稳定运行。
    - 高亮度与高对比度:黑色外罩提供卓越的对比度,提高了指示灯在不同背景下的可视性。
    - 环保合规:符合RoHS标准,保证了对环境的友好性。
    - 精确的光学特性:严格的筛选过程确保了每个LED指示灯都具备高度一致的波长和发光强度。

    应用案例和使用建议


    应用案例
    XNK1LUG147D常用于需要高可靠性和精准光信号指示的场合,例如工业控制系统、仪器仪表、智能家居系统等。例如,在一个工业控制面板中,此款LED指示灯可以用于显示系统的状态,如电源、运行模式、故障报警等。
    使用建议
    - 在选择安装位置时,应考虑到LED指示灯的视角范围(40°),确保指示灯能够被有效观察到。
    - 由于反向电压(VR)仅为5V,因此需要合理设计电路以避免过压现象,防止损坏LED指示灯。
    - 在高温环境下使用时,注意保持良好的散热条件,避免温度过高导致性能下降。

    兼容性和支持


    XNK1LUG147D可与其他标准T-1封装的电子元件轻松集成,无需特殊适配。SunLED公司提供了详尽的技术文档和在线技术支持,帮助客户更好地了解产品的特性和应用方法。此外,他们还提供了丰富的技术资源,可以在官方网站上获取。

    常见问题与解决方案


    1. 问题:如何正确连接LED指示灯?
    - 解决方案:请参考技术手册中的接线图,并确保正负极正确连接。若需要更高的亮度,可以适当降低电流至制造商推荐范围内。
    2. 问题:LED指示灯长时间使用后出现闪烁现象。
    - 解决方案:检查电路是否存在过载或短路情况,同时确认供电电压是否稳定。如果仍然存在问题,建议更换新的LED指示灯。
    3. 问题:需要对LED进行特别分类(如按正向电压、发光强度/光通量、波长进行分拣)。
    - 解决方案:特殊分拣可按照技术手册中提供的精度要求进行。正向电压精度为±0.1V,发光强度/光通量精度为±15%,波长精度为±1nm。

    总结和推荐


    XNK1LUG147D 3毫米直角LED指示灯凭借其出色的性能、可靠的品质和广泛的应用场景,成为市场上一款极具竞争力的产品。它不仅具备卓越的光学特性和环境适应能力,还具有高可靠性和良好的电气特性。对于需要高效且精准光信号指示的应用,强烈推荐使用此款LED指示灯。

XNK1LUG147D参数

参数
透镜类型 扩散,有色
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 565nm
测试电流 -
显示颜色 绿色
视角 40°
安装方式 通孔安装
零件状态 在售
包装方式 袋装

XNK1LUG147D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XNK1LUG147D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XNK1LUG147D XNK1LUG147D数据手册

XNK1LUG147D封装设计

查看详情并下载
Symbol
Footprint
3D Model
