XLM2DG11W

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 34° 3.2V 20mA 圆形,带圆顶 透明 无色 通孔安装 4.6mm(高度)
供应商型号: 1497-1015-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 发光二极管 XLM2DG11W

XLM2DG11W概述


    产品简介

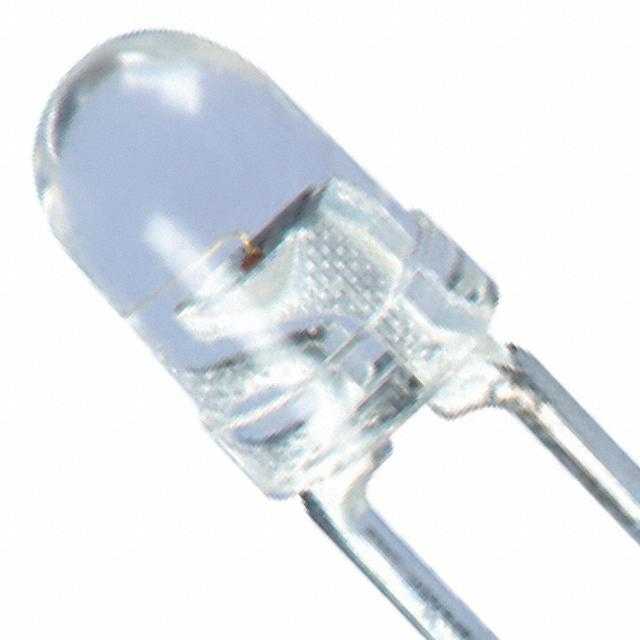

    XLM2DG11W T-1 (3mm) 固态灯 是一种具有径向/通孔封装的小型固态照明装置。其核心采用的是InGaN材料制成的绿色发光二极管(LED)。这款固态灯具有可靠、耐用的特点,特别适合低功耗需求的应用场合。此外,它还具备紫外环氧树脂透镜,确保了较高的光强度和稳定性。这种LED广泛应用于各种电子产品、指示灯及仪表盘等领域。

    技术参数


    | 参数 | 值 |

    | 反向电压 (VR) | 5 V |
    | 正向电流 (IF) | 30 mA |
    | 峰值正向电流 (iFS) | 100 mA |
    | 功率消耗 (PD) | 120 mW |
    | 工作温度 (TA) | -40 ~ +85°C |
    | 存储温度 (Tstg) | -40 ~ +85°C |
    | 静电放电阈值 (HBM) | 450 V |
    | 铅焊接温度 (2mm) | 260°C (3秒) |
    | 铅焊接温度 (5mm) | 260°C (5秒) |
    | 正向电压 (IF=20mA) | 3.2 V |
    | 最大正向电压 (IF=20mA)| 4 V |
    | 反向电流 (IR, VR=5V)| 50 µA |
    | 主峰发射波长 (λP) | 520 nm |
    | 主导发射波长 (λD) | 525 nm |
    | 半宽全最大光谱线 (△λ)| 35 nm |
    | 电容 (VF=0V, f=1MHz)| 100 pF |

    产品特点和优势


    XLM2DG11W 具备多种独特功能和优势,使其在市场上具有很强的竞争优势。其主要特点如下:
    - 可靠的通孔封装:适用于各种需要固定连接和可靠性的场合。
    - 低功耗设计:有助于延长设备的电池寿命,降低运行成本。
    - 紫外线环氧树脂透镜:确保光输出稳定且具有较长的使用寿命。
    - RoHS合规:符合环保要求,适用于各种环保要求严格的应用。
    - 广泛的适用性:适用于需要绿色指示灯的各个领域,如汽车仪表板、家用电器、电子仪器等。

    应用案例和使用建议


    这款固态灯适用于各种应用领域,特别是在指示灯、面板指示等方面。实际使用时需要注意以下几点:
    - 最佳工作条件:确保工作环境温度在-40℃到+85℃之间,这可以保证其在极端环境下的稳定性。
    - 合理电流管理:在选择合适的驱动电流时,要注意不要超过峰值电流,避免因过载导致损坏。
    - 散热管理:在高电流工作环境下,要合理布置以保证良好的散热效果,防止过热现象发生。

    兼容性和支持


    XLM2DG11W 与其同类产品具有良好的兼容性,适用于大多数通用的电路设计。厂商提供了详尽的技术文档和在线支持,帮助用户解决安装和使用过程中可能遇到的问题。通过官方技术支持网站,用户还可以获取更多技术资料,进一步提升使用体验。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下几个常见问题:
    - 问题1:无法正常点亮
    - 解决方法:检查电路连接是否正确,确认电源电压和电流是否满足要求。
    - 问题2:亮度不稳定
    - 解决方法:检查环境温度是否超出工作范围,调整电路中的电容和电阻,优化驱动电路的设计。
    - 问题3:频繁烧毁
    - 解决方法:检查是否有过压或过流情况,确保驱动电流不超过最大额定值。

    总结和推荐


    综上所述,XLM2DG11W T-1 (3mm) 固态灯 是一款值得推荐的产品。其拥有高可靠性、低功耗和优异的环境适应性等特点,适用于各类指示灯和信号显示应用。同时,厂商提供全面的技术支持和详尽的产品文档,进一步增强了其市场竞争力。总体而言,对于需要绿色、可靠光源的应用场合,这款固态灯是一个非常理想的选择。

XLM2DG11W参数

参数
视角 34°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 525nm
测试电流 20mA
显示颜色 无色
长*宽*高 4.6mm(高度)
安装方式 通孔安装
零件状态 在售

XLM2DG11W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLM2DG11W数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLM2DG11W XLM2DG11W数据手册

XLM2DG11W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.6696 ¥ 5.6581
100+ $ 0.4736 ¥ 3.9636
500+ $ 0.3973 ¥ 3.3253
1000+ $ 0.3724 ¥ 3.1161
2000+ $ 0.3511 ¥ 2.9386
5000+ $ 0.328 ¥ 2.7447
10000+ $ 0.3135 ¥ 2.6238
25000+ $ 0.2978 ¥ 2.4922
库存: 12495
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
