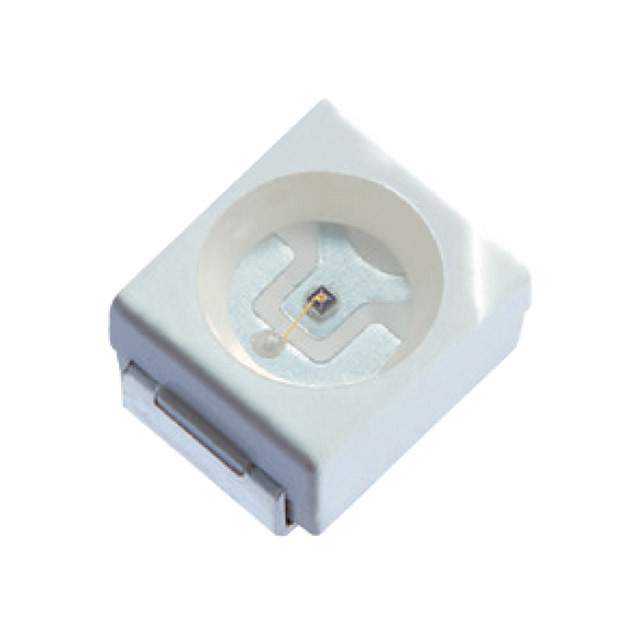

XZM2DG45S

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 120° 3.2V 20mA 圆形,带平顶 透明 无色,绿色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 1497-1159-2-ND
供应商: Digi-Key
标准整包数: 2000

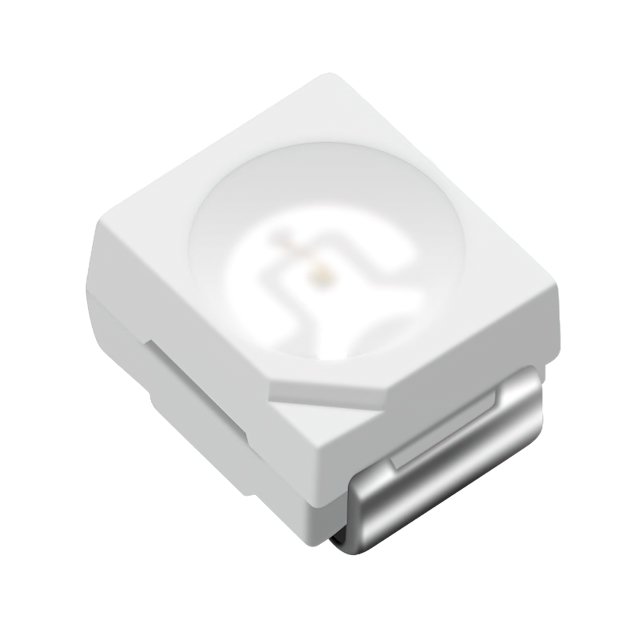

SUNLED 发光二极管 XZM2DG45S

XZM2DG45S概述

    XZM2DG45S 3.5x2.8mm PLCC2 SMD LED 技术手册

    1. 产品简介


    XZM2DG45S 是一款3.5x2.8mm PLCC2封装的表面贴装(SMD)LED,专为手持式产品指示灯设计。该产品具有高可靠性和长寿命的特点,适合各种指示应用。采用标准包装方式,每卷包含2000个元件,并符合RoHS标准。

    2. 技术参数


    - 额定电压:逆向电压 (VR):5V
    - 电流参数:
    - 正向电流 (IF):30mA
    - 峰值正向电流 (iFS):100mA(脉冲宽度0.1ms)
    - 功率参数:
    - 功率耗散 (PD):120mW
    - 温度参数:
    - 工作温度范围 (TA):-40°C 至 +85°C
    - 存储温度范围 (Tstg):-40°C 至 +85°C
    - 电容参数:
    - 电容 (C):100pF(VF=0V,f=1MHz)
    - 光参数:
    - 峰值波长 (λP):520nm(典型值)
    - 主导波长 (λD):525nm(典型值)
    - 光谱线半峰宽 (△λ):35nm(典型值)
    - 正向电压 (VF):3.2V(典型值),最大值为4V(IF=20mA)
    - 发光强度 (Iv):1000mcd(典型值)

    3. 产品特点和优势


    - 长寿命和坚固的封装:XZM2DG45S 采用了长寿命的设计,能够在多种条件下长时间稳定运行。
    - 标准包装:每个卷提供2000个元件,方便批量生产。
    - 低湿度敏感等级:仅需三级湿度敏感处理,简化了存储和运输过程。
    - 环保:符合RoHS标准,对环境友好。
    - 出色的热稳定性:硅树脂封装能够显著降低热应力。

    4. 应用案例和使用建议


    应用案例:XZM2DG45S 适用于多种手持设备,如手机、遥控器和其他便携式电子产品中的指示灯。其亮度和色彩一致性使其成为指示和装饰的理想选择。
    使用建议:
    - 在安装过程中应使用适当的工具(如镊子)来操作元件,避免直接触摸硅树脂镜头表面。
    - 确保贴片机中的元件尺寸编程准确,以避免损坏元件。
    - 对于特殊需求(如根据正向电压、发光强度或波长进行分类),通常精度如下:
    - 波长:±1nm
    - 发光强度/发光通量:±15%
    - 正向电压:±0.1V

    5. 兼容性和支持


    - 兼容性:XZM2DG45S 与现有的PLCC2封装标准兼容,可以方便地应用于各种PCB设计中。
    - 支持:SunLED公司提供了详尽的技术文档和支持服务,用户可以访问官方网站获取更多技术资料和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中损坏 | 使用适当的工具进行操作,并确保在无尘环境中操作 |
    | 无法正常发光 | 检查电路连接,确认电源电压和电流符合要求 |

    7. 总结和推荐


    总结:XZM2DG45S 在耐用性和可靠性方面表现出色,非常适合手持式产品的指示灯应用。其优良的热稳定性和环保特性使其在市场上具备很强的竞争力。
    推荐:鉴于其优异的性能和广泛的应用范围,我们强烈推荐使用XZM2DG45S 作为手持设备中的指示灯。

XZM2DG45S参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带平顶
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZM2DG45S厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2DG45S数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2DG45S XZM2DG45S数据手册

XZM2DG45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3997 ¥ 3.3451
4000+ $ 0.3798 ¥ 3.1787
6000+ $ 0.3696 ¥ 3.0934
10000+ $ 0.3581 ¥ 2.9972
14000+ $ 0.3513 ¥ 2.94
20000+ $ 0.3446 ¥ 2.8842
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 6690.2
