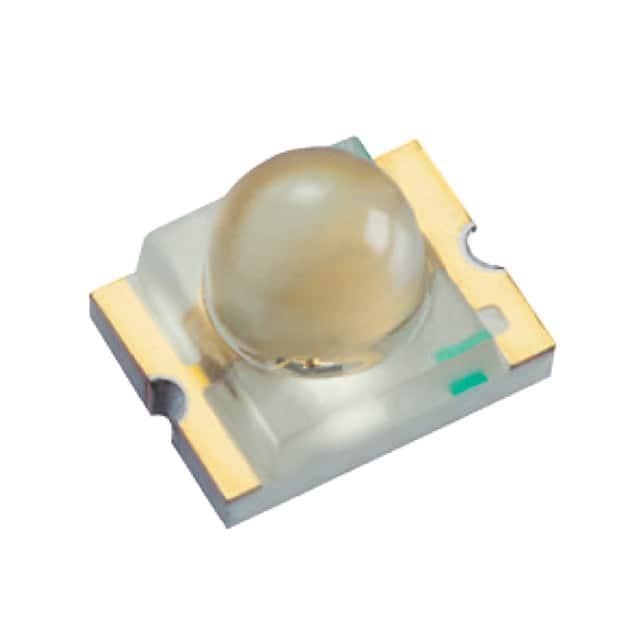

XZVG78W

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 574nm 20° 2.1V 20mA 圆形,带圆顶 透明 无色,绿色 1210 标准安装,贴片安装 3.2mm*2.4mm*2.4mm
供应商型号: 1497-1221-2-ND
供应商: Digi-Key
标准整包数: 1500
SUNLED 发光二极管 XZVG78W

XZVG78W概述

    XZVG78W SMD Chip LED 灯技术手册

    1. 产品简介


    XZVG78W是一款3.2 x 2.4毫米表面贴装(SMD)芯片LED灯。这种LED灯主要用于手持设备的指示灯。它的特点是具有长寿命和坚固的封装,标准包装数量为每卷1,500个。此外,该LED灯符合RoHS标准且无卤素,适用于环保要求高的应用场景。

    2. 技术参数


    | 参数名称 | 规格 |

    | 反向电压VR | 5V |
    | 正向电流IF(持续) | 30mA |
    | 峰值正向电流iFS | 150mA |
    | 功率耗散PD | 75mW |
    | 工作温度TA | -40 ~ +85°C |
    | 贮存温度Tstg | -40 ~ +85°C |
    | 光电特性 | 规格 |

    | 典型正向电压VF(IF=20mA) | 2.1V |
    | 最大正向电压VF(IF=20mA) | 2.5V |
    | 最大反向电流IR(VR=5V) | 10µA |
    | 峰值发射波长λP(IF=20mA) | 574nm |
    | 主导发射波长λD(IF=20mA) | 570nm |
    | 半峰宽△λ(IF=20mA) | 20nm |
    | 电容(典型)(VF=0V, f=1MHz) | 15pF |

    3. 产品特点和优势


    XZVG78W LED灯的主要特点和优势包括:
    - 理想用于手持设备指示灯:设计用于便携式电子设备中的指示灯。
    - 长寿命和坚固的封装:确保长期可靠运行。
    - 符合RoHS标准和无卤素:满足环保要求。
    - 湿度敏感度等级MSL 3:符合特定的湿度敏感等级。

    4. 应用案例和使用建议


    该LED灯非常适合用于手持设备如手机、平板电脑和其他消费电子产品中的指示灯。在使用过程中,为了减少静电累积,建议相对湿度控制在40%至60%之间。此外,由于其光谱线半宽仅为20nm,确保了光的纯净度,使其在显示应用中有良好的表现。

    5. 兼容性和支持


    该LED灯与大多数常见的表面贴装设备兼容,适用于各种电路板组装工艺。厂商提供详细的安装指南和技术支持,以确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何避免静电损坏?
    解决办法:遵循手册中的静电防护措施,操作时佩戴防静电手环,使用防静电工作台垫。
    - 问题:如何进行特殊分类?
    解决办法:可以基于正向电压、光通量或波长进行分选,分类精度如下:波长±1nm,光通量±15%,正向电压±0.1V。

    7. 总结和推荐


    XZVG78W SMD Chip LED灯是一款性能优良的产品,具备出色的光谱特性和可靠性。它在手持设备、消费电子等领域的应用前景广阔。推荐给需要高品质LED指示灯的设计工程师和制造商。
    该产品的综合评估显示出其在耐用性、光效和易用性方面的显著优势。对于需要高性能LED指示灯的应用场合,这款产品无疑是一个不错的选择。

XZVG78W参数

参数
透镜形状 圆形,带圆顶
波长 574nm
测试电流 20mA
显示颜色 无色,绿色
视角 20°
透镜类型 透明
Vf-正向电压 2.1V
长*宽*高 3.2mm*2.4mm*2.4mm
通用封装 1210
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZVG78W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZVG78W数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZVG78W XZVG78W数据手册

XZVG78W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1228 ¥ 1.0281
3000+ $ 0.1146 ¥ 0.9593
4500+ $ 0.1104 ¥ 0.924
7500+ $ 0.1056 ¥ 0.884
10500+ $ 0.1028 ¥ 0.8603
15000+ $ 0.1 ¥ 0.837
37500+ $ 0.0939 ¥ 0.7857
75000+ $ 0.0901 ¥ 0.7537
库存: 4500
