XZDGK45WT-9

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 120° 3.3V 20mA 圆形,带平顶 透明 无色,绿色 PLCC-2 底座安装,标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 1497-1337-2-ND
供应商: Digi-Key
标准整包数: 2000

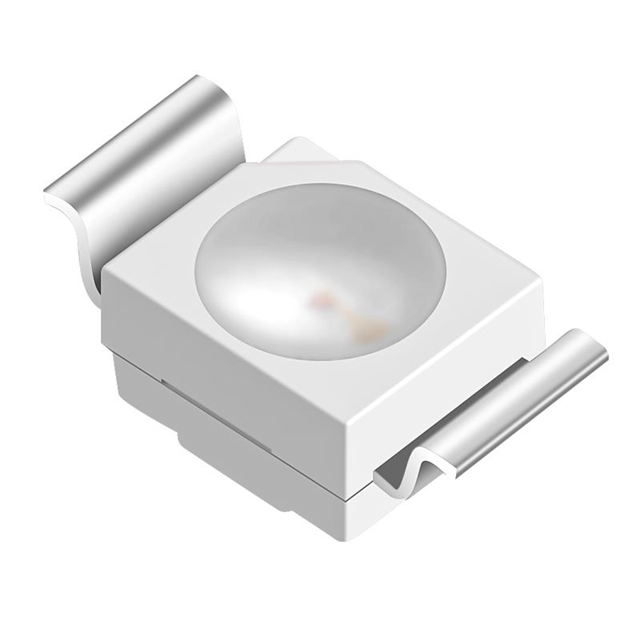

SUNLED 发光二极管 XZDGK45WT-9

XZDGK45WT-9概述

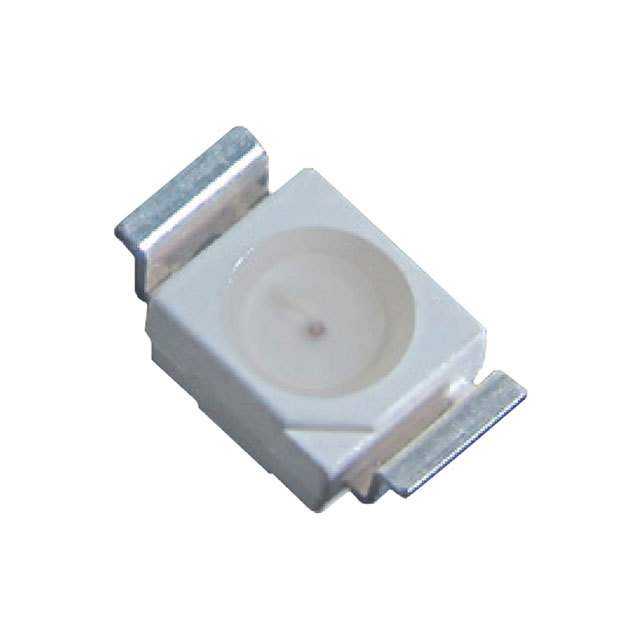

    XZDGK45WT-9 3.2 x 2.8 mm PLCC2 SMD LED 技术手册解析

    1. 产品简介


    XZDGK45WT-9 是一款3.2 x 2.8毫米的小尺寸PLCC2封装表面贴装发光二极管(SMD LED)。这种LED适用于手持设备上的指示灯,具有高亮度、长寿命和坚固的封装设计。其核心功能是提供绿光指示,广泛应用于各类消费电子产品、仪器仪表和工业设备等领域。

    2. 技术参数


    以下是XZDGK45WT-9的主要技术参数:
    | 参数 | 值 |

    | 反向电压VR | 5 V |
    | 正向电流IF | 30 mA |
    | 峰值正向电流iFS | 150 mA |
    | 功耗PD | 123 mW |
    | 工作温度TA | -40 ~ +85°C |
    | 存储温度Tstg | -40 ~ +85°C |
    | ESD静电放电阈值(HBM) | 450 V |
    | 正向电压(典型值)(IF=20mA) | 3.3 V |
    | 正向电压(最大值)(IF=20mA) | 4.1 V |
    | 反向电流(最大值)(VR=5V) | 50 μA |
    | 主发射峰波长λP (IF=20mA) | 515 nm |
    | 主导发射波长λD (IF=20mA) | 525 nm |
    | 光谱线半宽度△λ (IF=20mA) | 35 nm |
    | 电容(C)(VF=0V, f=1MHz) | 45 pF |

    3. 产品特点和优势


    XZDGK45WT-9具有以下几个独特功能和优势:
    - 指示灯应用理想选择:非常适合手持设备上的指示灯。
    - 长寿命和坚固封装:确保长期稳定使用。
    - 标准包装:每卷2000个,满足批量生产需求。
    - MSL等级:3级湿敏度,适合各种环境条件。
    - 环保材料:无卤素,符合RoHS标准。
    - 精密分选:典型精度为±1nm(波长),±15%(亮度),±0.1V(正向电压)。

    4. 应用案例和使用建议


    XZDGK45WT-9 LED非常适合用于消费电子、仪器仪表和工业设备中的指示灯。为了确保最佳性能,建议在湿度40%到60%之间的ESD保护工作区进行组装,以减少静电积聚(参考JEDEC/JESD625-A和JEDEC/J-STD-033)。
    对于使用过程中的建议:
    - 建议采用回流焊工艺进行焊接。
    - 遵循推荐的焊接曲线进行操作。

    5. 兼容性和支持


    XZDGK45WT-9与其他同类电子元件具有良好的兼容性,适合在多种电路板上使用。SunLED公司提供了全面的技术支持和维护服务,以确保产品的可靠性和稳定性。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些问题及其解决方案:
    - Q1:如何防止静电损坏?
    A1:严格遵守ESD预防措施,使用适当的防静电装备和工作区环境。
    - Q2:焊接时需要注意什么?
    A2:遵循推荐的焊接曲线,确保焊接温度和时间控制在合理范围内。
    - Q3:如何处理LED出现的故障?
    A3:联系SunLED客户服务部门,获取专业的维修或替换指导。

    7. 总结和推荐


    XZDGK45WT-9 3.2 x 2.8 mm PLCC2 SMD LED凭借其高可靠性、优良的光效和广泛的适用范围,成为市场上非常受欢迎的产品。其出色的长寿命和坚固封装使其特别适合于手持设备和其他指示灯应用。强烈推荐此产品给需要高品质指示灯解决方案的设计工程师和制造商。

XZDGK45WT-9参数

参数
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 525nm
测试电流 20mA
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZDGK45WT-9厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZDGK45WT-9数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZDGK45WT-9 XZDGK45WT-9数据手册

XZDGK45WT-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
