首页  >  产品百科  >  XZM2CYKM2DG55W-8

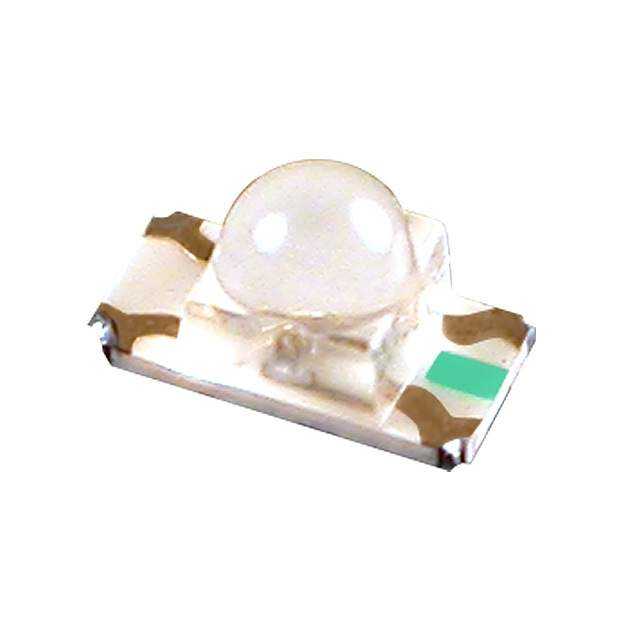

XZM2CYKM2DG55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm(绿色),590nm(黄色) 30° 3.2V(绿色),2V(黄色) 20mA 圆形,带圆顶 透明 无色 1206 贴片安装 3.2mm*1.6mm*2mm
供应商型号: 1497-1304-2-ND
供应商: Digi-Key
标准整包数: 2000

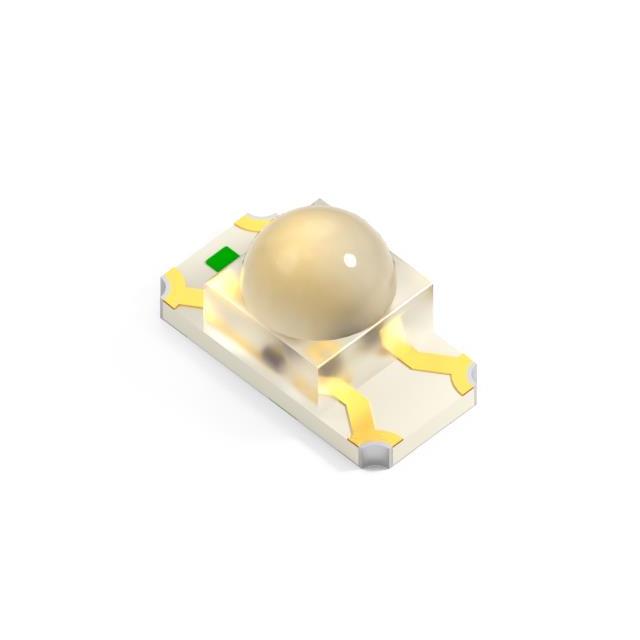

SUNLED 发光二极管 XZM2CYKM2DG55W-8

XZM2CYKM2DG55W-8概述

    XZM2CYKM2DG55W-8 3.2x1.6mm SMD CHIP LED 技术手册

    1. 产品简介


    XZM2CYKM2DG55W-8 是一款尺寸为 3.2x1.6mm 的表面贴装(SMD)芯片LED灯。这款LED主要用于手持设备上的指示灯。由于其长寿命和坚固的封装,它能够适用于多种手持设备。标准包装为每卷2000个,适合自动化生产流程。该产品符合RoHS标准,并且在存储和操作时需要注意防静电处理。

    2. 技术参数


    - 工作电压:反向电压 VR ≤ 5V
    - 工作电流:
    - 持续正向电流 IF ≤ 30mA
    - 峰值正向电流 iFS ≤ 140mA(1/10 脉冲周期,0.1ms脉宽)
    - 功率消耗:
    - 黄色LED:PD ≤ 75mW
    - 绿色LED:PD ≤ 120mW
    - 工作温度范围:
    - 操作温度 TA:-40°C ~ +85°C
    - 存储温度 Tstg:-40°C ~ +85°C
    - 封装:标准包装为2000个/卷,湿度敏感度等级(MSL)为3级

    3. 产品特点和优势


    - 理想应用:专为手持设备的指示灯设计。
    - 高可靠性:长寿命及坚固的封装设计。
    - 环保合规:符合RoHS标准。
    - 防静电处理:必须在处理时遵循防静电措施。

    4. 应用案例和使用建议


    - 手持设备:如手机、平板电脑或其他便携式设备的指示灯。
    - 穿戴设备:如智能手表或健身手环。
    - 使用建议:为了减少静电积累,建议在相对湿度在40%至60%之间的环境中进行装配。LED推荐使用回流焊接工艺,并参照指定的焊接轮廓进行焊接。特别注意焊接时的焊盘布局,确保每个元件正确安装。

    5. 兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可与其他标准SMD元件一同使用。
    - 支持:厂商提供技术支持,如有特殊需求如按波长或亮度分选,可咨询厂商。更多技术文档可在官方网站获取。

    6. 常见问题与解决方案


    - Q:如何处理静电敏感问题?
    - A:遵守防静电措施,使用适当的防静电设备。
    - Q:焊接时出现偏移怎么办?
    - A:检查焊接参数,确保使用正确的焊接轮廓和焊盘布局。

    7. 总结和推荐


    XZM2CYKM2DG55W-8是一款高性能、高可靠性的SMD芯片LED,非常适合用于各种手持设备和其他需要指示灯的应用场景。其坚固的封装和长寿命使其成为市场的优选之一。如果您正在寻找一个既可靠又高效的产品,XZM2CYKM2DG55W-8将是您的不二选择。

XZM2CYKM2DG55W-8参数

参数
透镜形状 圆形,带圆顶
波长 525nm(绿色),590nm(黄色)
测试电流 20mA
显示颜色 无色
视角 30°
透镜类型 透明
Vf-正向电压 3.2V(绿色),2V(黄色)
长*宽*高 3.2mm*1.6mm*2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CYKM2DG55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CYKM2DG55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CYKM2DG55W-8 XZM2CYKM2DG55W-8数据手册

XZM2CYKM2DG55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3747 ¥ 3.1359
4000+ $ 0.3558 ¥ 2.9776
6000+ $ 0.3461 ¥ 2.8964
10000+ $ 0.3352 ¥ 2.8049
14000+ $ 0.3287 ¥ 2.7505
20000+ $ 0.3223 ¥ 2.6974
库存: 12000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 6271.8
直接购买
加入购物车
