XZMDK53W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 645nm 120° 1.95V 20mA 带平顶,矩形 透明 无色,红色 0603 标准安装,贴片安装 1.6mm*800μm*750μm
供应商型号: NA-XZMDK53W-1
供应商: 海外现货
标准整包数: 1

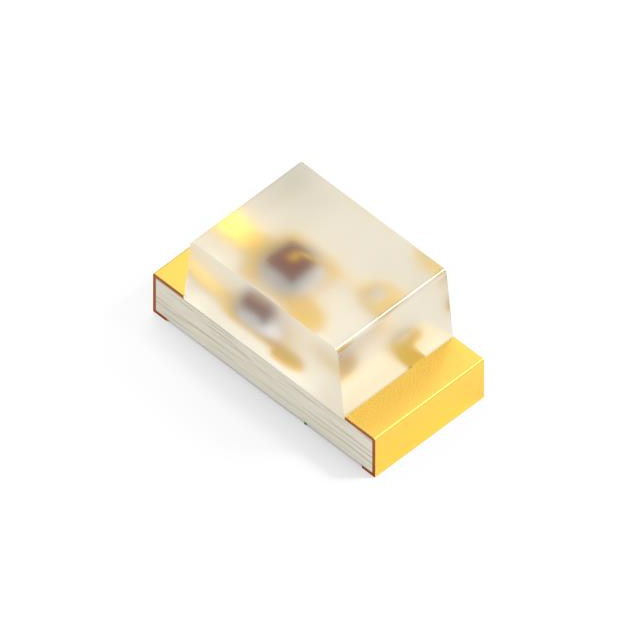

SUNLED 发光二极管 XZMDK53W-1

XZMDK53W-1概述

    电子元器件产品技术手册

    产品简介

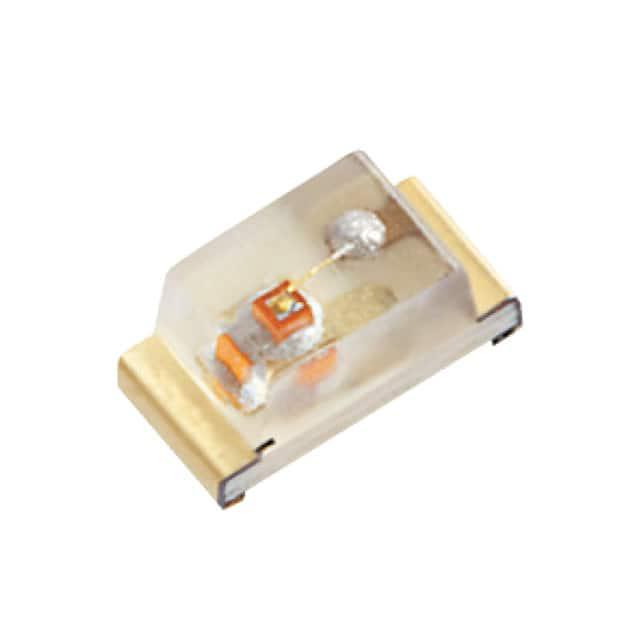

    本文将详细介绍型号为XZMDK53W-1的表面贴装LED灯珠(SMD Chip LED Lamp)。这款LED灯珠适用于手持式产品指示灯,具有长寿命和坚固耐用的特点。它采用了无卤素和符合RoHS标准的设计,确保环保且易于组装。其封装为标准卷带形式,每卷包含2,000个单元。此外,它的湿气敏感等级(MSL)为3,需要适当处理以避免静电损坏。

    技术参数


    以下是XZMDK53W-1的详细技术参数:
    | 参数 | 规格 |

    | 反向电压 | ≤5V |
    | 正向电流 | ≤30mA |
    | 脉冲正向电流 | ≤185mA |
    | 功率耗散 | ≤75mW |
    | 工作温度范围 | -40°C~+85°C |
    | 存储温度范围 | -40°C~+85°C |
    | 正向电压(典型值) | 1.95V |
    | 正向电压(最大值) | 2.5V |
    | 反向电流(最大值) | 10µA |
    | 峰值发射波长 | 645nm |
    | 主导发射波长 | 630nm |
    | 光谱线半宽 | 28nm |
    | 电容(典型值) | 35pF |
    | 观察角度 | ≥120° |
    | 发光强度(典型值) | 79mcd |

    产品特点和优势


    XZMDK53W-1具备以下特点和优势:
    1. 长寿命:适用于手持式产品,能够长时间稳定运行。
    2. 坚固耐用:采用环保材料,符合RoHS标准。
    3. 高亮度:典型发光强度为79mcd,确保高可见度。
    4. 兼容性强:适合多种手持设备和其他便携电子产品。
    5. 低功耗:功率耗散仅为75mW,有助于延长设备电池寿命。

    应用案例和使用建议


    该LED灯珠广泛应用于手持式产品中作为指示灯,例如手机、平板电脑和便携式医疗设备等。为了保证最佳性能,在组装过程中需要注意以下几点:
    1. 焊接温度:建议使用回流焊接工艺,并遵循制造商提供的焊接曲线。
    2. 湿度控制:在工作区域保持相对湿度在40%-60%之间,减少静电积累。

    兼容性和支持


    XZMDK53W-1与各种主流手持设备和其他便携电子产品高度兼容。制造商提供详细的装配指南和技术支持文档,用户可以在SunLED官方网站上获取更多信息和帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:LED灯珠不亮
    - 解决办法:检查正负极连接是否正确;确认电路板焊接质量。

    2. 问题:LED灯珠亮度不足
    - 解决办法:检查供电电压是否在规定范围内;确认外部光学设计是否合理。

    总结和推荐


    XZMDK53W-1是一款高性能、可靠稳定的表面贴装LED灯珠,特别适用于手持式设备的指示灯应用。其长寿命、高亮度和环保设计使其在市场上具有较强的竞争力。根据以上分析,我们推荐在需要指示灯的应用中使用此款LED灯珠。

XZMDK53W-1参数

参数
透镜类型 透明
Vf-正向电压 1.95V
透镜形状 带平顶,矩形
波长 645nm
测试电流 20mA
显示颜色 无色,红色
视角 120°
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZMDK53W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMDK53W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMDK53W-1 XZMDK53W-1数据手册

XZMDK53W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0572 ¥ 0.4946
12000+ $ 0.054 ¥ 0.4666
库存: 4000
起订量: 2225 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 989.2
