XLUR65D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 627nm 60° 1.9V 10mA 圆形,带圆顶 散射 红色 通孔安装 5.2mm(高度)
供应商型号: NA-XLUR65D
供应商: 海外现货
标准整包数: 1

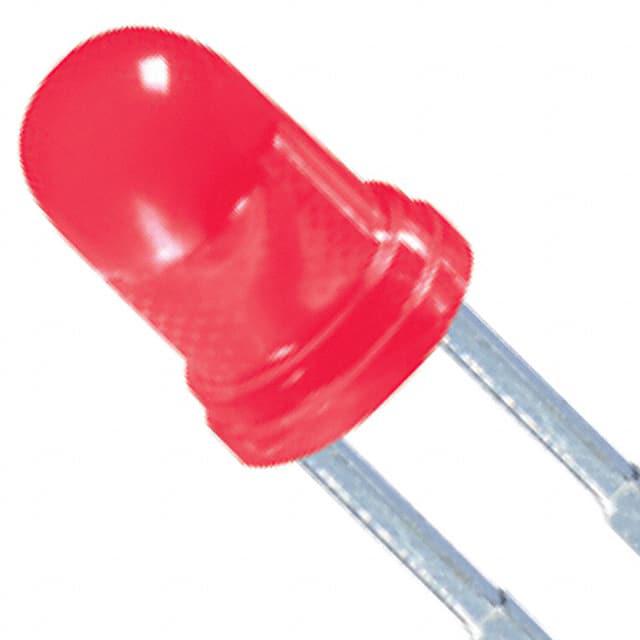

SUNLED 发光二极管 XLUR65D

XLUR65D概述

    电子元器件产品技术手册:XLUR65D T-1 (3mm) 固态灯

    产品简介


    XLUR65D是一款红光(GaAsP/GaP)固态发光二极管,采用径向/通孔封装。这款固态灯具有可靠且坚固耐用的特点,适用于多种应用场景,特别是在需要低功耗、高性能的场合。其主要功能是在电力电子设备中作为指示灯使用,广泛应用于仪器仪表、家电设备及各种工业控制装置。

    技术参数


    - 基本规格:
    - 封装类型:径向/通孔封装
    - 反向电压(VR):5 V
    - 正向电流(IF):30 mA
    - 最大峰值正向电流(iFS):160 mA(1/10 脉冲宽度为 0.1ms)
    - 功率消耗(PD):75 mW
    - 工作温度范围(TA):-40°C ~ +85°C
    - 储存温度范围(Tstg):-40°C ~ +85°C
    - 引脚焊接温度([2mm Below Package Base]):260°C,持续3秒
    - 引脚焊接温度([5mm Below Package Base]):260°C,持续5秒
    - 电学特性:
    - 正向电压(典型值,IF=10mA):1.9 V
    - 正向电压(最大值,IF=10mA):2.3 V
    - 反向电流(最大值,VR=5V):10 μA
    - 主峰波长(典型值,IF=10mA):627 nm
    - 主导波长(典型值,IF=10mA):617 nm
    - 光谱线半宽(典型值,IF=10mA):45 nm
    - 容量(典型值,VF=0V, f=1MHz):15 pF
    - 光学特性:
    - 发光强度(IF=10mA):15 mcd(符合CIE127-2007标准)
    - 视角(最小/典型值):60°

    产品特点和优势


    - 可靠性与稳定性:采用径向/通孔封装,确保了长期稳定的工作状态。
    - 低功耗:正向电流仅为30mA,适用于需要低能耗的应用场景。
    - RoHS合规:符合环保标准,易于满足现代电子产品设计要求。
    - 高性价比:能够提供优异的发光效果同时成本较低。
    - 可选参数精度高:通过特殊分拣可以实现精度较高的波长、亮度和正向电压等参数。

    应用案例和使用建议


    - 应用场景:
    - 指示灯:在仪表盘上作为状态显示灯。
    - 信号灯:在交通系统中作为信号指示。

    - 使用建议:
    - 使用时请注意正向电流不要超过最大值(30 mA),以延长使用寿命。
    - 需要根据具体需求选择合适的分拣精度,以确保产品的一致性和可靠性。
    - 注意控制环境温度和湿度,避免超出工作温度范围,尤其是在高低温环境下需特别注意。

    兼容性和支持


    - 兼容性:与大多数标准T-1 (3mm)封装的产品兼容,便于替换和升级。
    - 技术支持:厂家提供了详细的技术手册和支持文档,可通过官网获取更多资源。

    常见问题与解决方案


    - 问题:固态灯不亮。
    - 解决方案:检查正负极连接是否正确,确认供电电压是否在正常范围内。
    - 问题:光线不够明亮。
    - 解决方案:检查正向电流是否达到要求,如果不足则增加电流,但不超过额定值。
    - 问题:光线偏色。
    - 解决方案:检查是否有损坏或受污染,如有则更换新的灯具。

    总结和推荐


    综上所述,XLUR65D T-1 (3mm) 固态灯凭借其出色的性能和多样化的特点,在各类指示和信号应用中表现出色。其稳定的电气特性和可靠的封装使其成为一款性价比极高的选择。无论是用于工业设备还是家用电器,这款产品都值得推荐使用。建议用户在购买前仔细阅读技术手册并按照使用建议进行操作,以确保最佳性能。

XLUR65D参数

参数
透镜类型 散射
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 627nm
测试电流 10mA
显示颜色 红色
视角 60°
长*宽*高 5.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XLUR65D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUR65D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUR65D XLUR65D数据手册
