XLFBB11W

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 470nm 20° 3.3V 20mA 圆形,带圆顶 透明 无色,蓝色 标准安装,通孔安装 3.2mm*3.2mm*4.6mm
供应商型号: 1497-1003-ND
供应商: Digi-Key
标准整包数: 1

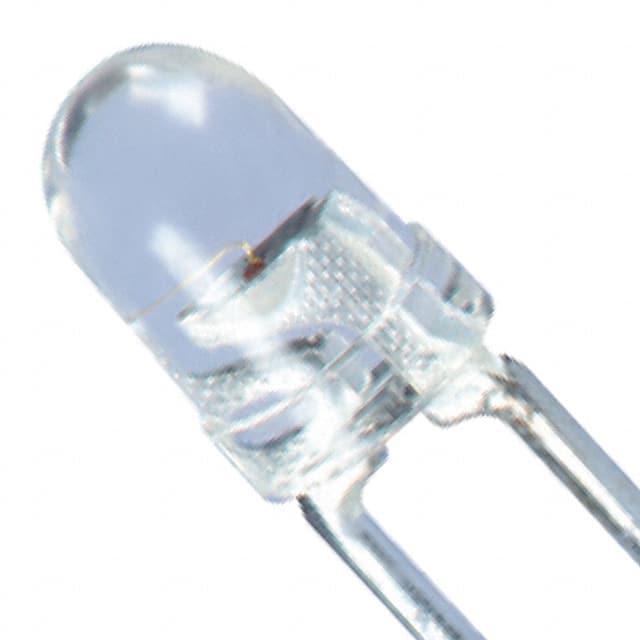

SUNLED 发光二极管 XLFBB11W

XLFBB11W概述

    T-1 (3mm) Solid State Lamp XLFBB11W 技术手册

    产品简介


    T-1 (3mm) Solid State Lamp(XLFBB11W)是一款径向/通孔封装的固态发光二极管,特别适用于需要高可靠性、低功耗的场合。该产品广泛应用于各类指示灯、背光照明以及各种电子设备中。通过其可靠的性能和紧凑的设计,它能够在多种环境中提供稳定且高效的光线输出。

    技术参数


    - 封装类型:径向/通孔
    - 工作电压:反向电压(VR)≤5V
    - 正向电流(IF):连续电流为30mA,峰值电流为100mA(1/10占空比,脉宽0.1ms)
    - 功率消耗(PD):≤120mW
    - 工作温度范围:TA=-40°C ~ +85°C
    - 储存温度范围:Tstg=-40°C ~ +85°C
    - 静电放电阈值(HBM):250V
    - 焊接温度:引脚焊锡温度(距离封装底面2mm处)≤260°C,持续时间3秒;引脚焊锡温度(距离封装底面5mm处)≤260°C,持续时间5秒
    - 波长:峰值发射波长(λP)为465nm,主导发射波长(λD)为470nm
    - 辐射强度:在正向电流20mA时,辐射强度(Iv)为30~3690 mcd
    - 正向电压(VF):典型值为3.3V,最大值为4V
    - 反向电流(IR):最大值为50μA
    - 半宽视角(2θ1/2):≥30°
    - 电容(C):典型值为100pF

    产品特点和优势


    1. 可靠与稳健:T-1 (3mm) Solid State Lamp具有很高的可靠性和耐用性,能够在恶劣环境下保持稳定的性能。
    2. 低功耗:采用先进的半导体材料,确保在长时间工作时消耗更少的能量。
    3. 环保标准:RoHS合规,无铅无卤素,满足环保要求。
    4. 特殊排序:可以根据特定需求对波长、发光强度/光通量或正向电压进行分档,具有较高的准确性。

    应用案例和使用建议


    T-1 (3mm) Solid State Lamp主要应用于指示灯、背光照明等领域。例如,在电子设备的正面板上作为状态指示灯,或用于背光面板以增强夜间可视性。
    使用建议:
    - 在组装过程中,建议保持相对湿度在40%到60%之间,以减少静电积聚。
    - 在高负载情况下,需要适当降额以保证产品的长期稳定性。

    兼容性和支持


    该产品与大多数常见的电子设备和其他固态发光二极管兼容。厂商提供技术支持和售后保障服务,具体技术文档可访问SunLED官网下载。

    常见问题与解决方案


    1. 问题:灯具闪烁或亮度不稳定。
    - 解决方案:检查正向电流是否符合要求,同时确认焊接质量和散热措施。
    2. 问题:灯具不亮。
    - 解决方案:确认正向电压是否正常,检查电路连接是否有断路现象。
    3. 问题:灯具温度过高。
    - 解决方案:确保良好的散热设计,并按规范降低工作电流。

    总结和推荐


    总体而言,T-1 (3mm) Solid State Lamp XLFBB11W凭借其出色的性能和可靠性,适用于各种需要指示和照明的应用场合。它的低功耗和宽工作温度范围使其非常适合严苛的工作环境。强烈推荐给那些需要高质量、高性能LED指示灯的用户。

XLFBB11W参数

参数
测试电流 20mA
显示颜色 无色,蓝色
视角 20°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 470nm
长*宽*高 3.2mm*3.2mm*4.6mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

XLFBB11W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLFBB11W数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLFBB11W XLFBB11W数据手册

XLFBB11W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.3488 ¥ 2.9477
100+ $ 0.2401 ¥ 2.0096
500+ $ 0.1972 ¥ 1.65
1000+ $ 0.183 ¥ 1.5316
2000+ $ 0.171 ¥ 1.4308
5000+ $ 0.1578 ¥ 1.3203
10000+ $ 0.1495 ¥ 1.2515
25000+ $ 0.1405 ¥ 1.1762
库存: 10230
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
