XLUGR59M

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 568nm(绿色),617nm(红色) 60° 2.2V,2V 20mA Green,20mA Red 圆形,带圆顶 扩散 白色,红色,绿色 通孔安装 5.9mm*5.9mm*8.6mm
供应商型号: NA-XLUGR59M
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XLUGR59M

XLUGR59M概述

    电子元器件产品技术手册

    产品简介

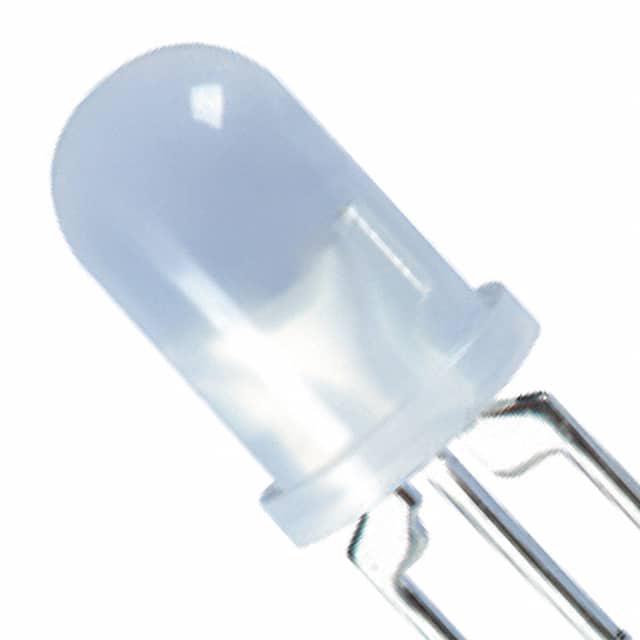

    XLUGR59M是一款T-1 3/4 (5mm)双色指示灯,适用于多种应用场景。此款指示灯采用径向/通孔封装,具备可靠且坚固的特点,适用于高要求的应用环境。其低功耗特性使其能够适应各种能源限制的场合。此外,XLUGR59M已通过RoHS合规性测试,确保符合环保标准。该产品目前提供卷带式包装,方便批量生产和组装。

    技术参数


    - 发射颜色: 红色(GaAsP/GaP),绿色(GaP)
    - 发光材料: 红色GaAsP/GaP,绿色GaP
    - 透镜颜色: 白色散射
    - 波长(CIE127-2007):
    - 红色: 627nm
    - 绿色: 565nm
    - 视场角(2θ1/2 min):
    - 红色: 30°
    - 绿色: 30°
    - 最大反向电压(VR): 5V
    - 最大正向电流(IF):
    - 红色: 30mA
    - 绿色: 25mA
    - 峰值正向电流(1/10 Duty Cycle, 0.1ms脉冲宽度):
    - 红色: 160mA
    - 绿色: 140mA
    - 功率消耗(PD):
    - 红色: 75mW
    - 绿色: 62.5mW
    - 工作温度范围(TA): -40°C ~ +85°C
    - 存储温度范围(Tstg): -40°C ~ +85°C
    - 焊接温度(2mm以下基座): 260°C持续3秒
    - 焊接温度(5mm以下基座): 260°C持续5秒
    - 最大正向电压(IF=20mA):
    - 红色: 2.5V
    - 绿色: 2.5V
    - 最大反向电流(VR=5V):
    - 红色: 10μA
    - 绿色: 10μA
    - 峰值发射波长(CIE127-2007,IF=20mA):
    - 红色: 627nm
    - 绿色: 565nm
    - 主导发射波长(CIE127-2007,IF=20mA):
    - 红色: 617nm
    - 绿色: 568nm
    - 半最大值谱线全宽(CIE127-2007,IF=20mA):
    - 红色: 45nm
    - 绿色: 30nm
    - 电容(VF=0V,f=1MHz):
    - 红色: 15pF
    - 绿色: 15pF

    产品特点和优势


    1. 可靠的径向/通孔封装:适合各类安装需求。
    2. 低功耗:能够在有限电源条件下高效工作。
    3. RoHS合规:符合环保标准,无有害物质。
    4. 卷带式包装:便于大批量生产和组装。
    5. 出色的耐温性能:可在-40°C到+85°C范围内稳定工作。
    6. 高强度和可靠性:适用于严苛的工作环境。

    应用案例和使用建议


    XLUGR59M双色指示灯广泛应用于工业控制面板、汽车仪表盘、智能家居系统等领域。例如,在智能家居系统中,红色可以用于报警信号,绿色用于正常状态指示。使用时应注意以下几点:
    1. 避免长时间超过最大正向电流运行,以延长使用寿命。
    2. 保持相对湿度在40%~60%,减少静电积累。

    兼容性和支持


    XLUGR59M指示灯在大多数电子控制系统中具有良好的兼容性,可与各种控制电路板搭配使用。SunLED公司提供了详尽的技术支持,包括在线文档、电话咨询和邮件服务,帮助客户解决各种问题。

    常见问题与解决方案


    1. 问题: 设备启动后LED灯不亮。
    - 解决方案: 检查连接线路是否正确,确认正负极连接无误;检查电源电压是否在规定范围内。
    2. 问题: 发光强度不够。
    - 解决方案: 检查电流是否达到额定值,必要时调整电源输出。
    3. 问题: LED灯闪烁不稳定。
    - 解决方案: 检查电路设计是否有干扰因素,确保信号稳定,考虑加装滤波电容。

    总结和推荐


    XLUGR59M作为一款性能优良、可靠性高的双色指示灯,特别适合工业和家庭自动化领域的应用。其低功耗、高可靠性、良好的兼容性等特点使得它在市场上具有很强的竞争力。对于需要高精度、多功能指示灯的项目,我们强烈推荐使用XLUGR59M。

XLUGR59M参数

参数
透镜类型 扩散
Vf-正向电压 2.2V,2V
透镜形状 圆形,带圆顶
波长 568nm(绿色),617nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 白色,红色,绿色
视角 60°
长*宽*高 5.9mm*5.9mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XLUGR59M厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUGR59M数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUGR59M XLUGR59M数据手册

XLUGR59M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.162 ¥ 1.3997
2000+ $ 0.148 ¥ 1.2784
4000+ $ 0.1415 ¥ 1.2224
库存: 2500
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1399.7
