XZM2DG53W-1

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 120° 3.2V 20mA 带平顶,矩形 透明 无色,绿色 0603 标准安装,贴片安装 1.6mm*800μm*750μm
供应商型号: NA-XZM2DG53W-1
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XZM2DG53W-1

XZM2DG53W-1概述

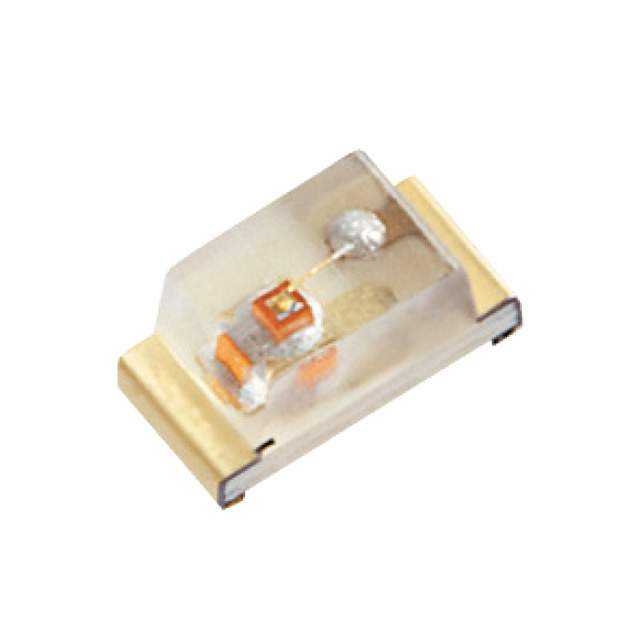

    XZM2DG53W-1 1.6 x 0.8mm SMD Chip LED Lamp

    1. 产品简介


    XZM2DG53W-1是一款采用1.6 x 0.8毫米表面贴装(SMD)封装的绿光(InGaN)芯片LED灯。这款LED灯主要用于手持设备中的指示灯,具有长寿命和坚固的包装,适用于需要高可靠性和稳定性的场合。标准包装为每卷2000个LED灯,符合无卤素和RoHS标准。

    2. 技术参数


    - 最大反向电压:VR 5 V
    - 正向电流:
    - 连续:IF 30 mA
    - 峰值(1/10 duty cycle, 0.1ms脉冲宽度):iFS 100 mA
    - 功率消耗:PD 120 mW
    - 工作温度范围:TA -40 ~ +85 °C
    - 存储温度范围:Tstg -40 ~ +85 °C
    - 静电放电阈值(HBM):450 V
    - 正向电压(典型值)(IF=20mA):VF 3.2 V
    - 正向电压(最大值)(IF=20mA):VF 4 V
    - 反向电流(最大值)(VR=5V):IR 50 μA
    - 峰值发射波长(典型值)(IF=20mA):λP 520 nm
    - 主导发射波长(典型值)(IF=20mA):λD 525 nm
    - 半宽谱线(典型值)(IF=20mA):Δλ 35 nm
    - 电容(典型值)(VF=0V, f=1MHz):C 100 pF
    - 发光强度(CIE127-2007标准)(IF=20mA):130°

    3. 产品特点和优势


    - 适用范围广泛:适用于各种手持设备的指示灯应用。
    - 长寿命和坚固包装:保证了LED的长期稳定性和可靠性。
    - 标准化包装:2000个LED灯/卷,方便存储和运输。
    - 高防静电能力:通过了450 V的HBM测试,适合在严苛环境下使用。
    - 环保材料:无卤素且符合RoHS标准。

    4. 应用案例和使用建议


    XZM2DG53W-1可广泛应用于手机、平板电脑、遥控器等手持设备中的指示灯。例如,在手机中用于充电状态指示。使用时应注意以下几点:
    - 安装:确保LED按规定的焊接模式安装,以避免损坏。
    - 焊接过程:建议使用回流焊接,参照手册中的焊接曲线图。
    - 散热:确保LED工作温度不超过85℃,特别是在高电流条件下使用时要特别注意散热。

    5. 兼容性和支持


    - 兼容性:XZM2DG53W-1与大多数主流电路板兼容,适用于SMT工艺。
    - 支持:供应商提供详细的焊接指南和技术支持,确保客户能够顺利使用。

    6. 常见问题与解决方案


    1. 问题:LED亮度不一致。
    - 解决方法:检查是否按规定的标准进行了分选,如需进一步分类,可以联系供应商进行更精确的分选。
    2. 问题:LED无法正常点亮。
    - 解决方法:检查电源电压和电流是否符合规定要求,确保连接正确。
    3. 问题:LED反向电压过高导致损坏。
    - 解决方法:确认所有外部电路的设计符合LED的电气参数要求,避免超负荷使用。

    7. 总结和推荐


    总体而言,XZM2DG53W-1是一款出色的SMD芯片LED灯,具备出色的电气特性和广泛的应用范围。其长寿命和坚固的包装使其成为手持设备指示灯的理想选择。强烈推荐给需要高品质、高可靠性的手持设备制造商。

XZM2DG53W-1参数

参数
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 525nm
测试电流 20mA
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZM2DG53W-1厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2DG53W-1数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2DG53W-1 XZM2DG53W-1数据手册

XZM2DG53W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3888 ¥ 3.3592
2000+ $ 0.3596 ¥ 3.1073
12000+ $ 0.3434 ¥ 2.9673
库存: 2000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 3359.2
