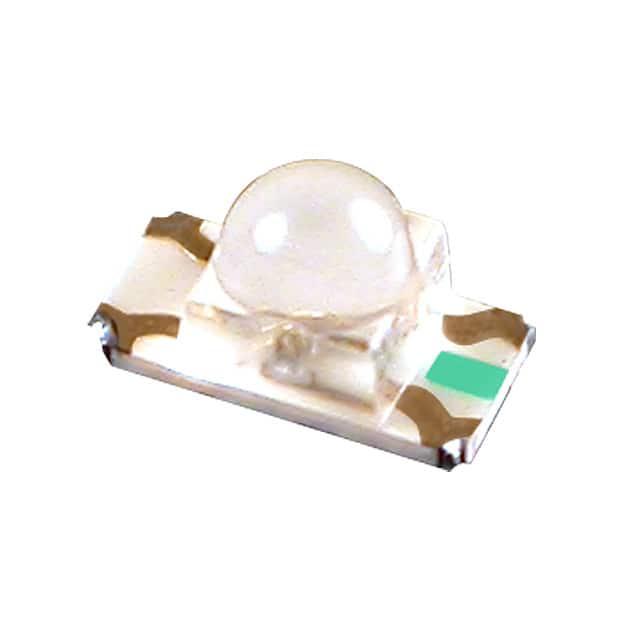

XZM2CRKFBB55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 470nm(蓝色),625nm(红色) 30° 3.3V(蓝色),2.2V(红色) 20mA 圆形,带圆顶 透明 无色,红色,蓝色 4-SMD 贴片安装 3.2mm*1.6mm*2mm
供应商型号: 1497-1305-1-ND
供应商: Digi-Key
标准整包数: 1

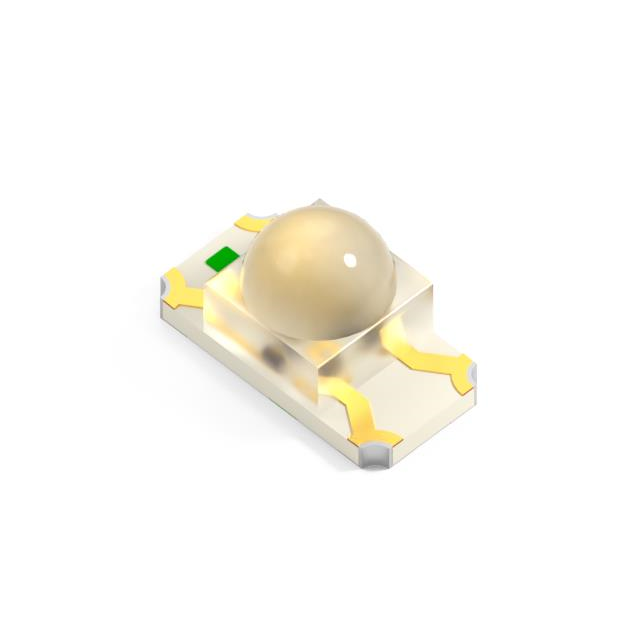

SUNLED 发光二极管 XZM2CRKFBB55W-8

XZM2CRKFBB55W-8概述

    # XZM2CRKFBB55W-8 SMD CHIP LED LAMP 技术手册

    产品简介


    XZM2CRKFBB55W-8 是一款微型表面贴装(SMD)芯片LED灯,尺寸为3.2x1.6mm。该产品专为手持设备的指示灯设计,具有长寿命和坚固耐用的特点。标准包装数量为每卷2,000个,适用于需要频繁更换LED的应用场合。
    主要功能
    - 高效能指示灯,适用于手持设备和消费电子产品。
    - 长寿命和坚固耐用的设计。
    - 符合RoHS标准。
    应用领域
    - 手持设备:智能手机、平板电脑、遥控器等。
    - 消费电子产品:电视、音响系统、游戏机等。
    - 工业设备:测量仪器、工业控制面板等。

    技术参数


    | 参数 | 红色(AlGaInP) | 蓝色(InGaN) |
    |
    | 反向电压VR(最大值) | 5 V | 5 V |
    | 正向电流IF(最大值) | 30 mA | 30 mA |
    | 最大脉冲电流iFS | 150 mA | 100 mA |
    | 功耗PD(最大值) | 84 mW | 120 mW |
    | 工作温度TA | -40°C 至 +85°C | -40°C 至 +85°C |
    | 储存温度Tstg | -40°C 至 +85°C | -40°C 至 +85°C |
    | 光通量强度mcd(IF=20mA) | 3000 (红) | 250 (蓝) |
    | 光谱线半宽△λ(IF=20mA) | 25 nm (红) | 22 nm (蓝) |
    | 电容C(VF=0V, f=1MHz) | 27 pF | 100 pF |
    | 波长λP (IF=20mA) | 640 nm (红) | 465 nm (蓝) |

    产品特点和优势


    - 长寿命和高可靠性:XZM2CRKFBB55W-8 LED经过精心设计,确保长时间稳定工作。
    - 符合RoHS标准:无有害物质,适合绿色电子产品制造。
    - 标准化封装:每个封装包含2,000个LED,便于大规模生产。

    应用案例和使用建议


    应用案例
    - 手机和智能手表的指示灯:该LED可有效显示电量状态、连接状态等信息。
    - 电视和音响系统的遥控器:用于按键状态的视觉反馈。
    使用建议
    - 在组装过程中,应在湿度适宜的工作环境中进行,以减少静电积累。
    - 推荐使用回流焊工艺,焊接温度曲线如图所示。
    - 请注意正确的安装方向,以避免短路或其他损坏。

    兼容性和支持


    - XZM2CRKFBB55W-8 LED具有良好的兼容性,可与其他主流SMD封装的LED兼容。
    - 厂商提供详尽的技术支持,可在SunLED官方网站获取更多技术支持文档。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:如何避免静电损坏?
    - 解决方法:在组装过程中,确保穿戴防静电装备,并保持工作区域的湿度在40%至60%之间。
    - 问题2:如何确定LED的正负极?
    - 解决方法:通常红色引脚为负极,蓝色引脚为正极,但最好参照产品手册确认。

    总结和推荐


    XZM2CRKFBB55W-8 LED凭借其卓越的性能和稳定性,是手持设备和其他小型消费电子产品的理想选择。它不仅具备出色的光效表现,还符合环保标准。因此,我们强烈推荐使用这款产品。如果需要进一步的技术支持或详细的规格信息,您可以访问SunLED的官方网站获取更多信息。

XZM2CRKFBB55W-8参数

参数
透镜类型 透明
Vf-正向电压 3.3V(蓝色),2.2V(红色)
透镜形状 圆形,带圆顶
波长 470nm(蓝色),625nm(红色)
测试电流 20mA
显示颜色 无色,红色,蓝色
视角 30°
长*宽*高 3.2mm*1.6mm*2mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRKFBB55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRKFBB55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CRKFBB55W-8 XZM2CRKFBB55W-8数据手册

XZM2CRKFBB55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.5918 ¥ 5.001
100+ $ 0.4169 ¥ 3.4892
500+ $ 0.3483 ¥ 2.9151
1000+ $ 0.3259 ¥ 2.727
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
