首页  >  产品百科  >  XZMDKDGK55W-8

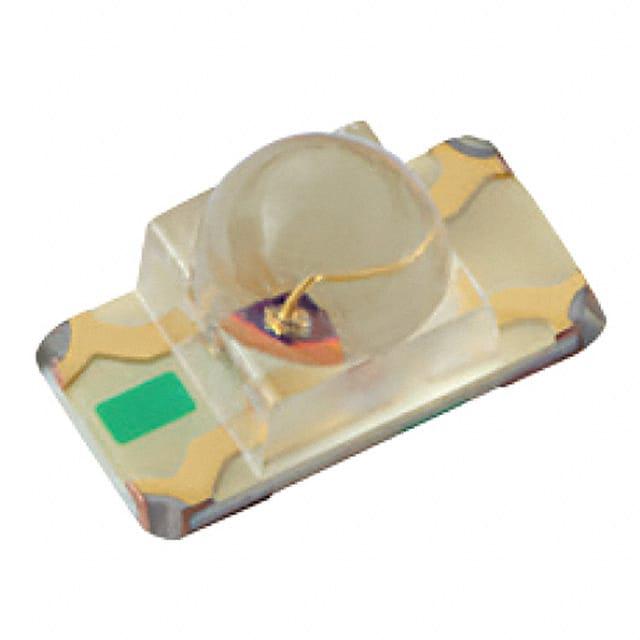

XZMDKDGK55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm(绿色),630nm(红色) 30° 3.3V,1.95V 20mA Green,20mA Red 圆形,带圆顶 透明 无色,红色,绿色 4-SMD 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 1497-XZMDKDGK55W-8CT-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 发光二极管 XZMDKDGK55W-8

XZMDKDGK55W-8概述


    产品简介


    XZMDKDGK55W-8 3.2x1.6mm SMD CHIP LED LAMP 是一款表面贴装(SMD)芯片LED灯,适用于手持式产品指示灯。它采用了高亮度和长寿命的设计,能够满足多种应用需求。该产品具有标准包装数量为2,000个/盘,符合RoHS标准,且对静电敏感设备需要采取适当防护措施。

    技术参数


    | 参数 | 红光 LED (AlGaInP) | 绿光 LED (InGaN) |
    |
    | 反向电压 VR (V) | 5 | 5 |
    | 正向电流 IF (mA) | 30 | 25 |
    | 脉冲峰值电流 iFS (mA) | 185 | 150 |
    | 功耗 PD (mW) | 75 | 102.5 |
    | 工作温度范围 TA (°C)| -40 ~ +85 | -40 ~ +85 |
    | 峰值波长 λP (nm) | 645 | 515 |
    | 主导波长 λD (nm) | 630 | 525 |
    | 半峰全宽 △λ (nm) | 28 | 35 |
    | 正向电压 VF (V) | 1.95 (typ.) | 3.3 (typ.) |

    产品特点和优势


    1. 适用性强:该产品特别适合用于手持式产品上的指示灯,如手机、遥控器等。
    2. 寿命长:采用铝镓铟磷(AlGaInP)和氮化铟镓(InGaN)材料,保证了高可靠性和长寿命。
    3. 高精度分拣:提供按正向电压、发光强度/通量、波长分类的分拣选项,确保用户获得高质量产品。

    应用案例和使用建议


    应用案例:
    - 手持设备:可用于手机、平板电脑、遥控器等手持设备的指示灯。
    - 工业控制面板:可用于各种控制面板的信号指示。
    使用建议:
    - 正确安装:必须按照制造商的规格进行安装,避免不当操作导致损坏。
    - 合适的焊接工艺:推荐使用回流焊接工艺,严格按照建议的焊接曲线进行操作。

    兼容性和支持


    - 兼容性:与标准SMD焊接工艺兼容,便于自动化生产。
    - 支持和服务:如需更多技术支持,可访问SunLED官网(http://www.SunLEDusa.com/TechnicalNotes.asp)获取技术文档和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法正常点亮 | 检查正负极连接是否正确,确认正向电流设置是否合适。|
    | 发光强度不足 | 调整焊接工艺参数,确保焊接质量;检查正向电流设置。|
    | 波长偏离设计值 | 更换波长相近的备件,或联系制造商重新分拣。|

    总结和推荐


    综上所述,XZMDKDGK55W-8 3.2x1.6mm SMD CHIP LED LAMP 是一款高品质的LED芯片灯,适用于多种手持式设备的指示灯。它的高可靠性、长寿命和精确的分拣标准使其在市场上具有很高的竞争力。因此,强烈推荐此款产品用于各类手持设备及工业控制面板的应用。

XZMDKDGK55W-8参数

参数
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V,1.95V
透镜形状 圆形,带圆顶
波长 525nm(绿色),630nm(红色)
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZMDKDGK55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMDKDGK55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMDKDGK55W-8 XZMDKDGK55W-8数据手册

XZMDKDGK55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.581 ¥ 4.9098
100+ $ 0.3743 ¥ 3.1324
500+ $ 0.3017 ¥ 2.5249
1000+ $ 0.2794 ¥ 2.3386
库存: 1920
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
