XLUR12D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 627nm 30° 1.9V 10mA 圆形,带圆顶 扩散 红色 插件 标准安装,通孔安装 8.6mm(高度)
供应商型号: 1497-1031-ND
供应商: Digi-Key
标准整包数: 1

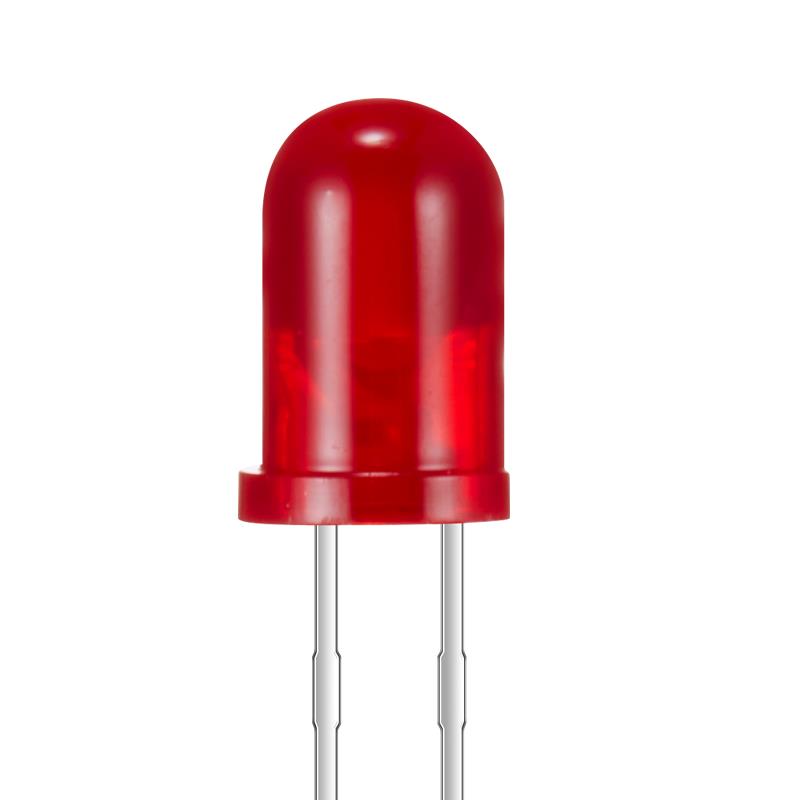

SUNLED 发光二极管 XLUR12D

XLUR12D概述

    XLUR12D T-1 3/4 (5mm) Solid State Lamp 技术手册

    1. 产品简介


    XLUR12D 是一款 T-1 3/4 (5mm) 类型的固态灯,专为各种电子设备和照明应用设计。该灯具具有径向/通孔封装形式,能够可靠且稳健地工作,适用于各种苛刻的工作环境。它的低功耗特性使其成为节能应用的理想选择,并且以卷带形式供货,方便自动化生产线上的安装。

    2. 技术参数


    以下是 XLUR12D 的关键技术参数:
    | 参数 | 规格 |

    | 封装类型 | T-1 3/4 (5mm) |
    | 封装方式 | 径向/通孔 |
    | 反向电压(VR) | ≤5V |
    | 正向电流(IF) | ≤30mA |
    | 峰值正向电流(iFS) | ≤160mA(1/10脉冲,0.1ms) |
    | 功率消耗(PD) | ≤75mW |
    | 操作温度范围(TA) | -40℃ ~ +85℃ |
    | 存储温度范围(Tstg) | -40℃ ~ +85℃ |
    | 发射颜色 | 红色 |
    | 发射材料 | GaAsP/GaP |
    | 正向电压(VF)(IF=10mA) | 1.9V(典型),2.3V(最大) |
    | 反向电流(IR)(VR=5V) | ≤10μA |
    | 主波长峰值发射(λP)(IF=10mA)| 627nm |
    | 主导波长发射(λD)(IF=10mA) | 617nm |
    | 谱线半高宽(Δλ)(IF=10mA) | 45nm |
    | 电容(C)(VF=0V,f=1MHz) | 15pF |

    3. 产品特点和优势


    - 可靠性与稳健性:XLUR12D 在极端工作条件下仍能保持稳定运行。
    - 低功耗:减少能源消耗,延长使用寿命。
    - RoHS 合规:符合环保标准,适合在全球范围内使用。
    - 高精度分选:具备高精度的分选能力,确保一致的性能。

    4. 应用案例和使用建议


    XLUR12D 广泛应用于指示灯、仪表盘背光、装饰照明等领域。例如,在汽车仪表盘上,它可用于显示油量、里程等信息;在家居照明中,它可以作为氛围灯使用。建议在使用时注意工作温度和电流限制,以避免过热和损坏。

    5. 兼容性和支持


    XLUR12D 与其他电子元器件的兼容性良好,可以轻松集成到现有的电路板设计中。制造商提供了详细的文档和技术支持,帮助用户解决问题并确保最佳性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯具不亮 | 检查正负极连接是否正确,确认供电电压是否符合要求。 |
    | 亮度不足 | 确认电流是否达到规定值,检查是否有其他电气干扰。 |
    | 工作温度异常升高 | 减少电流负载,增加散热措施,检查安装环境是否合适。|

    7. 总结和推荐


    总体而言,XLUR12D 固态灯以其可靠性和高效性能在众多应用中表现出色。如果您需要一款既可靠又能适应多种工作环境的灯具,XLUR12D 是一个非常值得考虑的选择。无论是用于工业控制面板还是家庭装饰,这款灯具都能提供良好的性能和耐用性。因此,我们强烈推荐此产品。

XLUR12D参数

参数
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 627nm
测试电流 10mA
显示颜色 红色
视角 30°
长*宽*高 8.6mm(高度)
通用封装 插件
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

XLUR12D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUR12D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUR12D XLUR12D数据手册

XLUR12D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1645 ¥ 1.3896
100+ $ 0.1078 ¥ 0.9108
500+ $ 0.0862 ¥ 0.7284
1000+ $ 0.0761 ¥ 0.6373
2000+ $ 0.0703 ¥ 0.5882
5000+ $ 0.0638 ¥ 0.5342
10000+ $ 0.0598 ¥ 0.5005
25000+ $ 0.0554 ¥ 0.4635
库存: 6410
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.04
