首页  >  产品百科  >  XZVGMDK53W-9

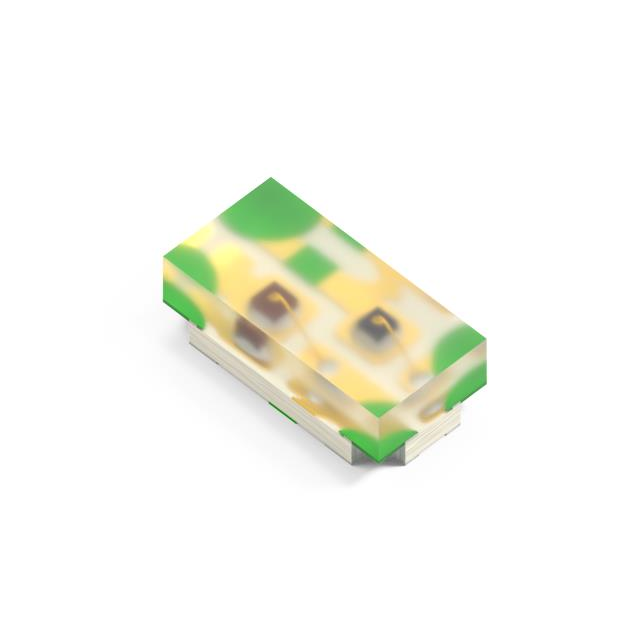

XZVGMDK53W-9

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 574nm(绿色),645nm(红色) 130° 2.1V,1.95V 20mA Green,20mA Red 带平顶,矩形 透明 无色,红色,绿色 4-SMD 贴片安装 1.6mm*800μm*500μm
供应商型号: 1497-1380-2-ND
供应商: Digi-Key
标准整包数: 2000
SUNLED 发光二极管 XZVGMDK53W-9

XZVGMDK53W-9概述


    产品简介


    XZVGMDK53W-9 是一款 1.6x0.8x0.5mm 的双色表面贴装 LED,由 AlGaInP 材料制成。它具有两个发光颜色:绿色和红色,适用于需要多种颜色指示的应用场景。这款 LED 具有紧凑的设计,适合在空间受限的电路板上使用。由于其红外回流兼容性和标准包装(每盘 2000 颗),它非常适合批量生产和自动化组装。

    技术参数


    - 尺寸: 1.6mm x 0.8mm x 0.5mm
    - 封装高度: 0.5mm
    - 电压: 反向电压 5V;正向电流 30mA;峰值正向电流(脉冲宽度 0.1ms)150mA(绿色)/ 185mA(红色)
    - 功率消耗: 75mW
    - 操作温度: -40°C 至 +85°C
    - 存储温度: -40°C 至 +85°C
    - 波长:
    - 绿色: 主峰波长 574nm;占主导波长 570nm
    - 红色: 主峰波长 645nm;占主导波长 630nm
    - 半宽光谱:
    - 绿色: 20nm
    - 红色: 28nm
    - 电容:
    - 绿色: 15pF
    - 红色: 35pF

    产品特点和优势


    XZVGMDK53W-9 的独特之处在于其双色功能,可以同时提供两种颜色的指示,减少了在不同应用场景中使用多个 LED 的需求。此外,它还具备出色的电气特性和高可靠性,能够承受高达 30mA 的正向电流。它的环保特性,如无铅焊接兼容性和 RoHS 合规性,使其在许多现代电子设备中非常受欢迎。

    应用案例和使用建议


    这种双色 LED 在汽车照明、信号灯、家电显示和智能家居系统中广泛应用。例如,在汽车内部,它可以用于多色氛围灯;在家电显示面板中,它可以作为状态指示灯。建议在使用时确保电路设计中包含适当的散热措施以避免过热,特别是在连续点亮时。同时,为了保持最佳性能,建议在相对湿度为 40%-60% 的 ESD-保护环境中进行组装。

    兼容性和支持


    XZVGMDK53W-9 采用标准包装,适用于常见的自动贴片机。它对红外回流焊兼容,这意味着它可以轻松集成到现有的制造流程中。SunLED 提供详细的技术文档和支持,确保客户可以顺利使用该产品。如果需要进一步的定制服务,如按特定标准分选(例如正向电压、发光强度或波长),请与 SunLED 联系。

    常见问题与解决方案


    - 问题: LED 发光强度不足
    - 解决方法: 检查供电电压是否符合要求,确保接线无误。如果问题依然存在,可能需要更换新批次的产品。
    - 问题: 正向电流过高导致损坏
    - 解决方法: 检查电路设计,确保电流限制电阻设置正确。如果问题仍然存在,请联系技术支持寻求帮助。
    - 问题: 波长偏差过大
    - 解决方法: 检查是否遵循正确的分选标准。如有需要,可要求厂家按更严格的参数进行分选。

    总结和推荐


    XZVGMDK53W-9 是一款高性能的双色表面贴装 LED,具备多项卓越的技术特性。它在多种应用场景中表现出色,特别是在需要多种颜色指示的场合。尽管该产品价格略高于同类产品,但由于其出色的质量和可靠性,我们强烈推荐将其用于各类电子产品设计中。

XZVGMDK53W-9参数

参数
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 130°
透镜类型 透明
Vf-正向电压 2.1V,1.95V
透镜形状 带平顶,矩形
波长 574nm(绿色),645nm(红色)
长*宽*高 1.6mm*800μm*500μm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZVGMDK53W-9厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZVGMDK53W-9数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZVGMDK53W-9 XZVGMDK53W-9数据手册

XZVGMDK53W-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1367 ¥ 1.1443
4000+ $ 0.1282 ¥ 1.0726
6000+ $ 0.1238 ¥ 1.0358
10000+ $ 0.1188 ¥ 0.9942
14000+ $ 0.1158 ¥ 0.9695
20000+ $ 0.113 ¥ 0.9453
50000+ $ 0.1066 ¥ 0.8919
100000+ $ 0.1026 ¥ 0.8587
库存: 54000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2288.6
