XZM2CRKCYK55W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 640nm(红色),590nm(黄色) 30° 2.2V(红色),2V(黄色) 20mA 圆形,带圆顶 透明 无色,红色,黄色 4-SMD 贴片安装 3.2mm*1.6mm*2mm
供应商型号: 1497-1306-2-ND
供应商: Digi-Key
标准整包数: 2000

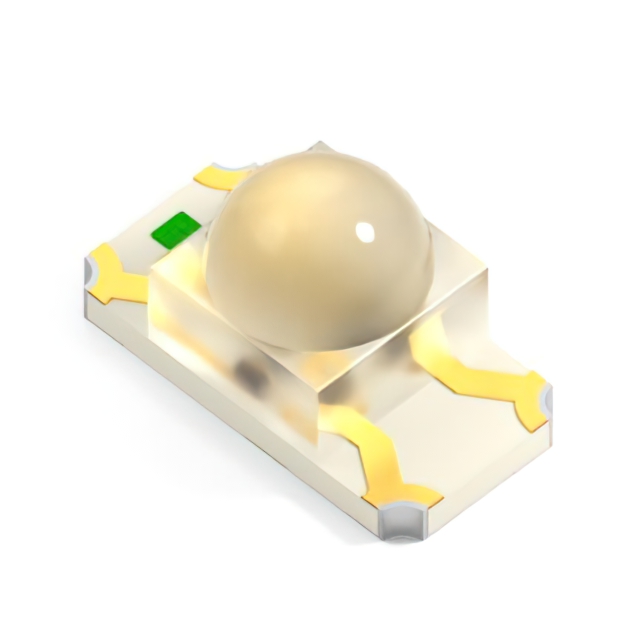

SUNLED 发光二极管 XZM2CRKCYK55W-8

XZM2CRKCYK55W-8概述

    XZM2CRKCYK55W-8 3.2x1.6mm SMD CHIP LED LAMP 技术手册

    1. 产品简介


    XZM2CRKCYK55W-8 是一款小型表面贴装(SMD)芯片LED灯,专为手持式产品中的指示灯设计。该产品采用AlGaInP材料制造,具有红黄色两种颜色选择。由于其小巧的尺寸和坚固的设计,它广泛应用于消费电子产品、便携式设备和其他需要清晰指示信号的应用场合。

    2. 技术参数


    以下是XZM2CRKCYK55W-8 的主要技术规格:
    | 参数 | 红色 (AlGaInP) | 黄色 (AlGaInP) |
    |
    | 反向电压VR | ≤5V | ≤5V |
    | 正向电流IF | ≤30mA | ≤30mA |
    | 峰值正向电流iFS | ≤150mA | ≤140mA |
    | 功率耗散PD | ≤84mW | ≤75mW |
    | 工作温度TA | -40°C ~ +85°C | -40°C ~ +85°C |
    | 存储温度Tstg | -40°C ~ +85°C | -40°C ~ +85°C |
    | 正向电压VF (Typ.) | 2.2V @ 20mA | 2.0V @ 20mA |
    | 正向电压VF (Max.) | 2.8V @ 20mA | 2.5V @ 20mA |
    | 反向电流IR (Max.) | 10μA | 10μA |
    | 发射峰波长λP (Typ.) | 640nm | 590nm |
    | 主导发射波长λD (Typ.) | 625nm | 590nm |
    | 光谱线半高宽△λ (Typ.) | 20nm | 20nm |
    | 容量C (Typ.) | 27pF @ 0V, 1MHz | 45pF @ 0V, 1MHz |

    3. 产品特点和优势


    - 长寿命和坚固设计:这款LED灯拥有较长的工作寿命,能够在各种环境下稳定运行。
    - 标准包装:每卷包含2000个组件,方便大规模生产时的管理。
    - 低湿度敏感度:虽然湿度敏感度等级为3,但正确的存储条件可以确保其长期可靠性。
    - 符合RoHS标准:适用于环保要求严格的应用场合。
    - 高稳定性:具备良好的逆向电压和电流特性,适合在不同电路中使用。

    4. 应用案例和使用建议


    XZM2CRKCYK55W-8 通常用于手持式设备的指示灯,如手机、平板电脑等。具体应用如下:
    - 智能手机:用于显示充电状态、通知消息等。
    - 可穿戴设备:例如智能手表,用于显示电池电量或运动数据。
    使用建议:
    - 在焊接过程中建议使用回流焊接工艺,并遵循推荐的焊接曲线。
    - 贴片前务必确保PCB板上的焊点位置准确,以避免焊接不良。

    5. 兼容性和支持


    - 兼容性:本产品可以与其他主流表面贴装工艺兼容,适用于各类贴片机和焊接设备。
    - 支持和服务:制造商提供详细的技术文档和技术支持,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题:焊接后发现LED灯不亮。
    - 解决方案:检查焊接质量,确认是否焊接不到位或者反向安装。此外,检查电路板是否有短路或断路现象。
    - 问题:光强度不足。
    - 解决方案:检查正向电压是否正常,若不正常则可能是产品质量问题,需联系供应商进行更换。

    7. 总结和推荐


    XZM2CRKCYK55W-8 是一款高品质的小型SMD芯片LED灯,具有多种优势和应用场景。它适用于手持式设备中的指示灯,具有稳定的性能和较长的使用寿命。考虑到其技术参数和市场表现,强烈推荐用于需要高性能指示灯的项目中。如果对产品的焊接或使用有任何疑问,建议咨询制造商获得技术支持。

XZM2CRKCYK55W-8参数

参数
测试电流 20mA
显示颜色 无色,红色,黄色
视角 30°
透镜类型 透明
Vf-正向电压 2.2V(红色),2V(黄色)
透镜形状 圆形,带圆顶
波长 640nm(红色),590nm(黄色)
长*宽*高 3.2mm*1.6mm*2mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRKCYK55W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRKCYK55W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2CRKCYK55W-8 XZM2CRKCYK55W-8数据手册

XZM2CRKCYK55W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3274 ¥ 2.7402
4000+ $ 0.3104 ¥ 2.5976
6000+ $ 0.3017 ¥ 2.5245
10000+ $ 0.2918 ¥ 2.442
14000+ $ 0.2859 ¥ 2.3929
20000+ $ 0.2802 ¥ 2.3452
库存: 8000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5480.4
