首页  >  产品百科  >  XZMDK55W-A2

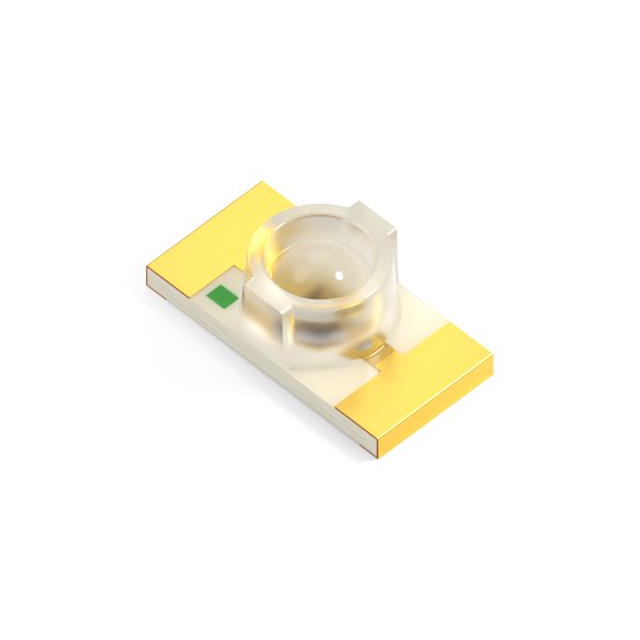

XZMDK55W-A2

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 645nm 70° 1.95V 20mA 圆形,带平顶 透明 无色,红色 2-SMD 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 1497-1400-2-ND
供应商: Digi-Key
标准整包数: 2000
SUNLED 发光二极管 XZMDK55W-A2

XZMDK55W-A2概述

    XZMDK55W-A2 SMD CHIP LED LAMP 技术手册解析

    1. 产品简介


    XZMDK55W-A2是一款贴片式芯片LED灯泡,尺寸为3.2x1.6mm。它特别适用于手持产品的指示灯应用,具有长寿命和坚固的封装。每卷标准包装包含2,000个单位,并且符合RoHS标准,无卤素污染。该产品采用先进的表面贴装技术(SMT),适用于现代电子产品的小型化设计需求。

    2. 技术参数


    以下是该产品的关键技术和电气特性:
    - 逆向电压 (VR):最大值为5V
    - 正向电流 (IF):连续电流为30mA,峰值电流为185mA(1/10占空比,脉冲宽度0.1ms)
    - 功耗 (PD):最大值为75mW
    - 工作温度 (TA):-40℃至+85℃
    - 存储温度 (Tstg):-40℃至+85℃
    - 正向电压 (VF):典型值为1.95V,最大值为2.5V
    - 反向电流 (IR):最大值为10uA
    - 波长峰值发射 (λP):典型值为645nm
    - 波长主发射 (λD):典型值为630nm
    - 光谱线半高宽 (△λ):典型值为28nm
    - 电容 (C):典型值为35pF

    3. 产品特点和优势


    - 适用范围广泛:适用于各种手持设备的指示灯应用,如智能手机、平板电脑等。
    - 长寿命和可靠性:坚固的封装结构确保了其在苛刻条件下的长期稳定运行。
    - 环保合规:完全符合RoHS标准,无卤素污染,符合现代电子产品的绿色设计理念。
    - 精确度高:可以进行精细的分选处理,保证颜色和亮度的一致性。

    4. 应用案例和使用建议


    - 应用案例:XZMDK55W-A2常用于手机、智能手表和其他便携式电子设备的指示灯。这些设备需要在较小的空间内提供可靠的照明信号。
    - 使用建议:在焊接过程中,建议遵循特定的回流焊曲线,以避免过高的热量导致损坏。此外,焊接时需注意相对湿度在40%到60%之间,减少静电积累。

    5. 兼容性和支持


    - 兼容性:该产品与其他主流品牌的手持设备和电路板具有良好的兼容性。
    - 支持和维护:SunLED公司提供全面的技术支持,包括详细的安装指南和技术文档,确保用户能够快速有效地集成该产品。

    6. 常见问题与解决方案


    - 问题1:如何处理焊接过程中的静电放电?
    - 解决方案:在ESD保护的工作区域中操作,推荐相对湿度保持在40%到60%之间。
    - 问题2:焊接温度过高会怎样?
    - 解决方案:严格按照回流焊曲线进行焊接,避免高温导致LED损坏。


    7. 总结和推荐


    XZMDK55W-A2是一款非常适合手持设备应用的高性能SMD芯片LED灯泡。其卓越的性能、可靠性和环保特性使其成为现代电子设备的理想选择。鉴于其出色的品质和多功能性,强烈推荐给需要高精度、稳定性和长寿命指示灯的应用场合。

XZMDK55W-A2参数

参数
Vf-正向电压 1.95V
透镜形状 圆形,带平顶
波长 645nm
测试电流 20mA
显示颜色 无色,红色
视角 70°
透镜类型 透明
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZMDK55W-A2厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMDK55W-A2数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMDK55W-A2 XZMDK55W-A2数据手册

XZMDK55W-A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
