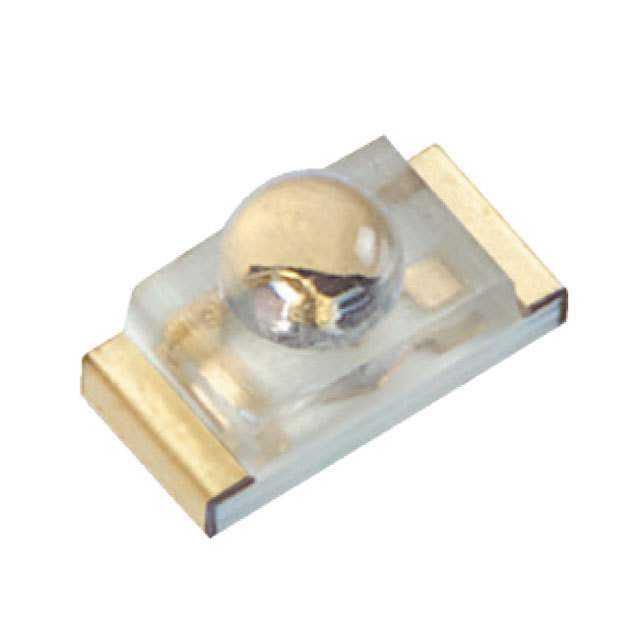

XZM2DG53W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 525nm 60° 3.2V 20mA 圆形,带圆顶 透明 无色,绿色 0603 标准安装,贴片安装 1.6mm*800μm*950μm
供应商型号: NA-XZM2DG53W-8
供应商: 海外现货
标准整包数: 1

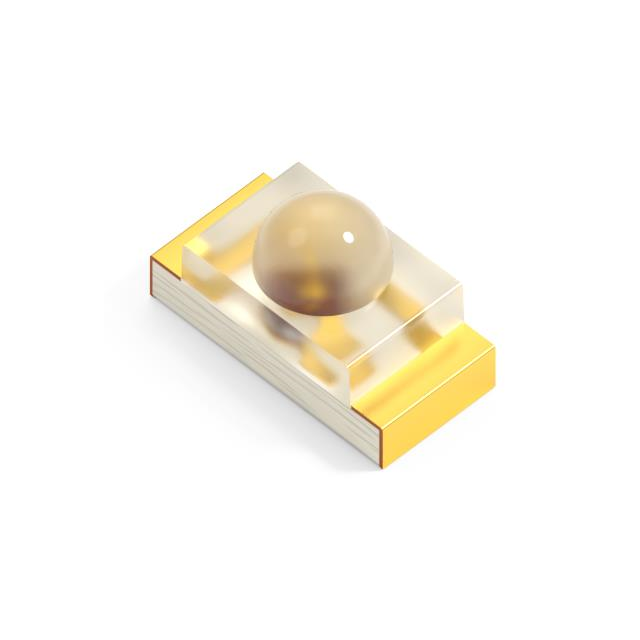

SUNLED 发光二极管 XZM2DG53W-8

XZM2DG53W-8概述


    产品简介


    XZM2DG53W-8 是一款 1.6 x 0.8mm 的表面贴装(SMD)芯片LED灯。这种类型的LED适用于手持设备中的指示灯,具有长寿命和坚固耐用的特点。该产品符合RoHS标准且不含卤素,标准包装为每卷2000个。此外,它的湿度敏感度等级(MSL)为3,这意味着它需要适当的存储条件以确保性能。

    技术参数


    以下是XZM2DG53W-8的技术规格:
    - 封装尺寸: 1.6 x 0.8mm
    - 发光颜色: 绿色(InGaN)
    - 前向电压 (典型值): 3.2V (IF=20mA)
    - 前向电压 (最大值): 4V (IF=20mA)
    - 反向电压 (最大值): 5V
    - 峰值电流 (脉冲): 100mA (1/10 脉冲周期,0.1ms脉宽)
    - 正向电流 (连续): 30mA
    - 功率耗散: 120mW
    - 峰值发射波长 (典型值): 520nm (λP)
    - 主发射波长 (典型值): 525nm (λD)
    - 半宽度谱线 (典型值): 35nm (△λ)
    - 电容 (典型值): 100pF (VF=0V, f=1MHz)

    产品特点和优势


    1. 长寿命和坚固耐用:适合于各种手持设备中的指示灯应用。
    2. 标准包装:每卷2000个,方便批量生产和使用。
    3. 环保合规:RoHS合规且不含卤素,满足当前的环保要求。
    4. MSL等级:MSL 3,适用于不同类型的焊接工艺。

    应用案例和使用建议


    XZM2DG53W-8 适用于手持设备中的指示灯,例如手机、平板电脑等。对于这类应用,建议采用回流焊工艺,因为绿色LED更适合回流焊,并且提供了焊接温度曲线图作为参考。根据手册中的图表和数据,LED在不同温度下的表现和光强度的变化都给出了详细的说明。这些信息有助于工程师更好地理解和预测LED在特定环境下的性能。

    兼容性和支持


    - 兼容性:该产品适合回流焊工艺,且与多种手持设备平台兼容。
    - 支持和维护:制造商提供详细的技术资料和参数,便于客户在使用过程中查询和支持。此外,还可以通过制造商的官方网站获取更多技术文档和技术支持。

    常见问题与解决方案


    1. 问题: 如何处理静电放电?
    - 解决办法: 严格遵守防静电措施,如使用防静电手环和操作台。
    2. 问题: LED在高温下的表现如何?
    - 解决办法: 查阅手册中的热耗散曲线,合理选择驱动电流和避免长时间高负荷运行。
    3. 问题: 如何保证光强度的一致性?
    - 解决办法: 进行严格的分选和筛选过程,可以参考手册中的典型精度标准,确保一致性。

    总结和推荐


    综上所述,XZM2DG53W-8 是一款适用于手持设备的高性能绿色SMD芯片LED灯。它具备优良的环境适应性、出色的性能表现以及环保合规性,适合广泛的应用场合。鉴于其优秀的特性和可靠的表现,我强烈推荐将其用于手持设备中的指示灯应用。

XZM2DG53W-8参数

参数
视角 60°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZM2DG53W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2DG53W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2DG53W-8 XZM2DG53W-8数据手册

XZM2DG53W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
