XLUR11D

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 627nm 40° 1.9V 10mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 3.2mm*3.2mm*4.6mm
供应商型号: NA-XLUR11D
供应商: 海外现货
标准整包数: 1

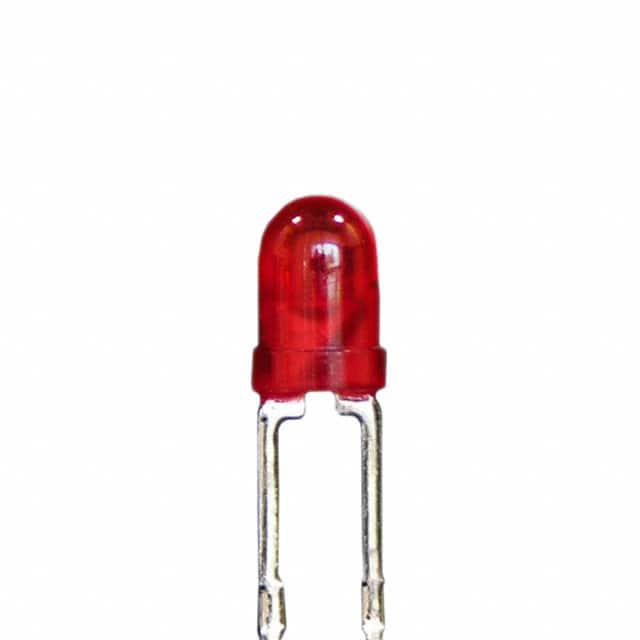

SUNLED 发光二极管 XLUR11D

XLUR11D概述

    T-1 (3mm) 固态灯 XLUR11D 技术手册解析

    1. 产品简介


    T-1 (3mm) 固态灯 XLUR11D 是一款适用于多种应用领域的红色发光二极管(LED)。它具有径向/通孔封装,设计可靠且坚固耐用,特别适合低功耗设备。此外,该产品还支持卷带包装,符合RoHS标准,确保在组装过程中的环境友好性。它的主要功能是在各种电子设备中作为光源使用,例如指示灯、信号灯、显示器背光等。

    2. 技术参数


    - 最大额定值(TA=25°C)
    - 反向电压 VR: 5V
    - 正向电流 IF: 30mA
    - 脉冲峰值正向电流 iFS: 160mA(1/10占空比,0.1ms脉宽)
    - 功率耗散 PD: 75mW
    - 工作温度 TA: -40~+85°C
    - 存储温度 Tstg: -40~+85°C
    - 焊接温度(焊点距离基座2mm处): 260°C,持续3秒
    - 焊接温度(焊点距离基座5mm处): 260°C,持续5秒
    - 正向电压
    - 典型值(IF=10mA): VF 1.9V
    - 最大值(IF=10mA): VF 2.3V
    - 反向电流
    - 最大值(VR=5V): IR 10μA
    - 峰值发射波长
    - 典型值(IF=10mA): λP 627nm
    - 主导发射波长
    - 典型值(IF=10mA): λD 617nm
    - 半宽度谱线
    - 典型值(IF=10mA): △λ 45nm
    - 电容(VF=0V,f=1MHz)
    - 典型值: C 15pF
    - 视场角
    - 最小/典型值: 2θ 1/2 50°

    3. 产品特点和优势


    T-1 (3mm) 固态灯 XLUR11D 具有以下显著特点和优势:
    - 可靠性高:采用径向/通孔封装,使得产品在各种环境下都能保持稳定运行。
    - 低功耗:支持最大正向电流为30mA,非常适合低功耗设备。
    - 符合环保标准:RoHS标准保证其在生产过程中对环境无害。
    - 适用范围广:适用于广泛的电子设备和应用场景,如指示灯、信号灯、显示器背光等。
    - 易于集成:支持卷带包装,方便批量生产和组装。

    4. 应用案例和使用建议


    应用案例:
    - 指示灯:在电路板上用于指示设备状态。
    - 信号灯:在车辆、船只等交通工具上作为指示信号使用。
    - 显示器背光:在手机、平板电脑等便携设备上提供背景光源。
    使用建议:
    - 在使用时,建议参考手册中的技术参数,避免超过最大额定值,以延长产品的使用寿命。
    - 为了降低静电积聚,推荐相对湿度控制在40%-60%之间。
    - 特殊分类如根据正向电压、发光强度/光通量、波长进行分选时,建议关注其典型准确度。

    5. 兼容性和支持


    兼容性:
    - 通用性:T-1 (3mm) 固态灯 XLUR11D 可以与其他电子元器件和设备兼容,适用于广泛的应用场景。
    支持:
    - 技术支持:SunLED公司提供专业的技术支持服务,帮助用户解决使用过程中遇到的技术问题。
    - 文档资料:详细的使用手册和应用指南可以在官网下载,提供更多技术支持信息。

    6. 常见问题与解决方案


    常见问题:
    - 问:如何确定LED的工作电压?
    解决方法:根据手册中的技术参数,通常在1.9V至2.3V之间。
    - 问:如何选择合适的焊接温度?
    解决方法:遵循手册中的规定,焊点距离基座2mm处的焊接温度为260°C,持续3秒;焊点距离基座5mm处的焊接温度为260°C,持续5秒。
    - 问:如何避免LED过热?
    解决方法:确保不超过手册中的最大功率耗散值(75mW),并采取适当的散热措施。

    7. 总结和推荐


    总结:
    T-1 (3mm) 固态灯 XLUR11D 具有高度可靠性、低功耗、易于集成等特点,适用于多种应用场景。同时,手册提供了详细的技术参数和使用建议,便于用户正确使用和维护产品。
    推荐:
    总体而言,T-1 (3mm) 固态灯 XLUR11D 是一款值得推荐的产品,尤其是在需要低功耗、高可靠性的应用场景中表现优异。

XLUR11D参数

参数
波长 627nm
测试电流 10mA
显示颜色 红色
视角 40°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
长*宽*高 3.2mm*3.2mm*4.6mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

XLUR11D厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUR11D数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUR11D XLUR11D数据手册

XLUR11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
