XZFBB45S-9

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 470nm 120° 3.3V 20mA 圆形,带平顶 透明 无色,蓝色 PLCC-2 底座安装,标准安装,贴片安装 3.2mm*2.8mm*1.9mm
供应商型号: 1497-1233-2-ND
供应商: Digi-Key
标准整包数: 2000

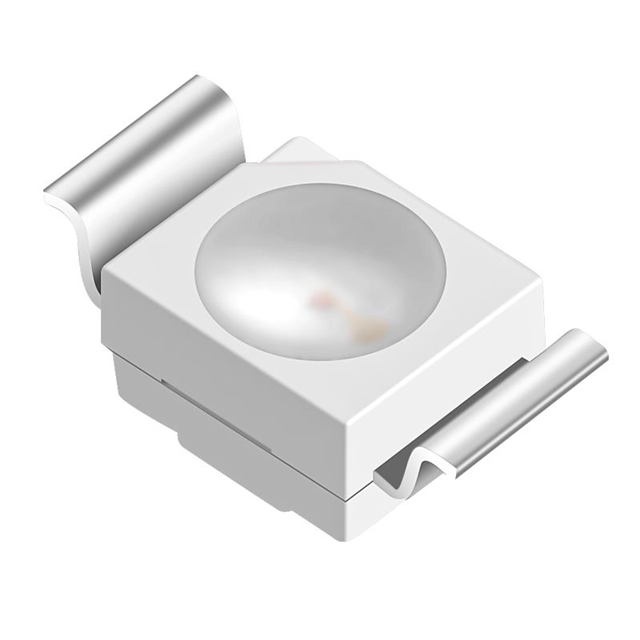

SUNLED 发光二极管 XZFBB45S-9

XZFBB45S-9概述


    产品简介

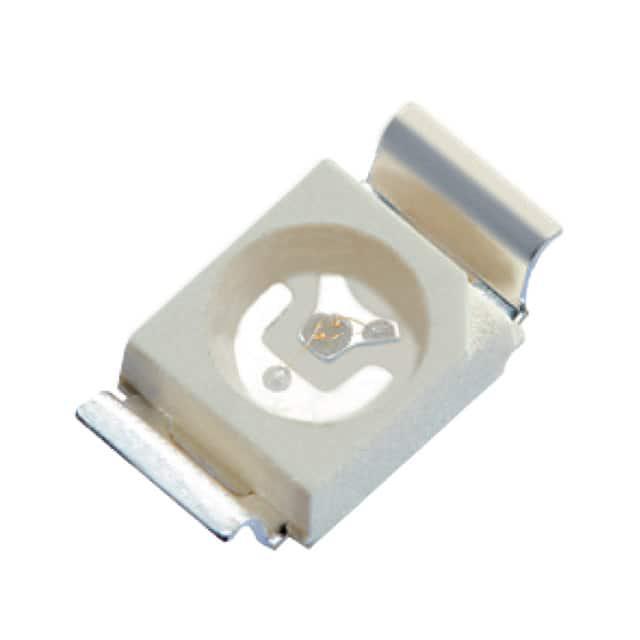

    XZFBB45S-9 是一款采用 3.2x2.8mm PLCC2 封装的表面贴装型(SMD)蓝光 LED。这种 LED 主要用于手持设备的指示灯,具有长寿命和坚固的封装。标准包装为每卷 2000 个,适用于各种消费电子产品、仪器仪表和工业控制设备等领域。

    技术参数


    | 参数 | 值 |

    | 发射材料 | InGaN |
    | 顶点角(半宽) | 120° |
    | 窄波长范围(典型值) | 465 nm |
    | 正向电流(最大值) | 30 mA |
    | 负向电压(最大值) | 5 V |
    | 功率耗散(最大值) | 120 mW |
    | 工作温度范围 | -40 ~ +85°C |
    | 存储温度范围 | -40 ~ +85°C |
    | 反向电流(最大值) | 50 μA |
    | 额定湿度 | 40% - 60% |
    | 静电放电阈值 | 250 V (HBM) |

    产品特点和优势


    1. 长寿命和坚固的封装:适合在手提式产品中用作指示灯。
    2. 标准包装:每卷包含 2000 个,方便批量生产和使用。
    3. 符合RoHS标准:无铅环保。
    4. 耐高温和低温:工作温度范围宽广,能够在极端环境下稳定工作。

    应用案例和使用建议


    应用案例
    XZFBB45S-9 LED 主要应用于手持设备中,例如智能手机、平板电脑、遥控器和医疗仪器等。它也可以作为工业控制面板中的指示灯。
    使用建议
    1. 正确组装:在使用硅胶封装的 LED 时,需要特别注意避免机械损伤。建议使用镊子或其他适当工具夹持 LED 的侧表面。
    2. 避免直接接触:不要直接触摸或处理硅胶透镜表面,以免损坏内部电路。
    3. 防潮措施:在湿度较高的环境中使用时,要注意防腐蚀。特别是当 LED 用于含腐蚀性物质如硫化氢的地方,要特别小心。
    4. 正确的焊接过程:推荐使用回流焊,并严格按照指定的焊接曲线进行操作。

    兼容性和支持


    - 兼容性:XZFBB45S-9 可以与现有的 SMD 设备和其他常见的电子组件良好兼容,便于集成到多种应用系统中。
    - 支持与维护:厂家提供相关的技术支持和文档资源,具体信息可以访问 https://www.SunLEDusa.com/TechnicalNotes.asp 获取。

    常见问题与解决方案


    1. 问题:如何正确安装 LED?
    - 解决方案:请按照手册中提供的焊接曲线进行操作,并使用正确的工具和方法避免机械损伤。
    2. 问题:如何防止静电损坏?
    - 解决方案:确保工作区域湿度保持在 40% 到 60% 之间,并在装配过程中采取静电防护措施。

    总结和推荐


    XZFBB45S-9 LED 以其长寿命、坚固耐用的特点,在手提式设备的指示灯应用中表现出色。其独特的封装设计和高可靠性的特性使其在市场上具有显著的竞争优势。鉴于上述优点,我们强烈推荐 XZFBB45S-9 作为各种手持设备的理想选择。

XZFBB45S-9参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
长*宽*高 3.2mm*2.8mm*1.9mm
通用封装 PLCC-2
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZFBB45S-9厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZFBB45S-9数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZFBB45S-9 XZFBB45S-9数据手册

XZFBB45S-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3068 ¥ 2.5672
4000+ $ 0.2906 ¥ 2.4317
6000+ $ 0.2823 ¥ 2.3621
10000+ $ 0.2729 ¥ 2.2837
14000+ $ 0.2673 ¥ 2.2371
20000+ $ 0.2619 ¥ 2.1915
库存: 16000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5134.4
直接购买
加入购物车
